JCB挖掘反铲工作装置结构设计

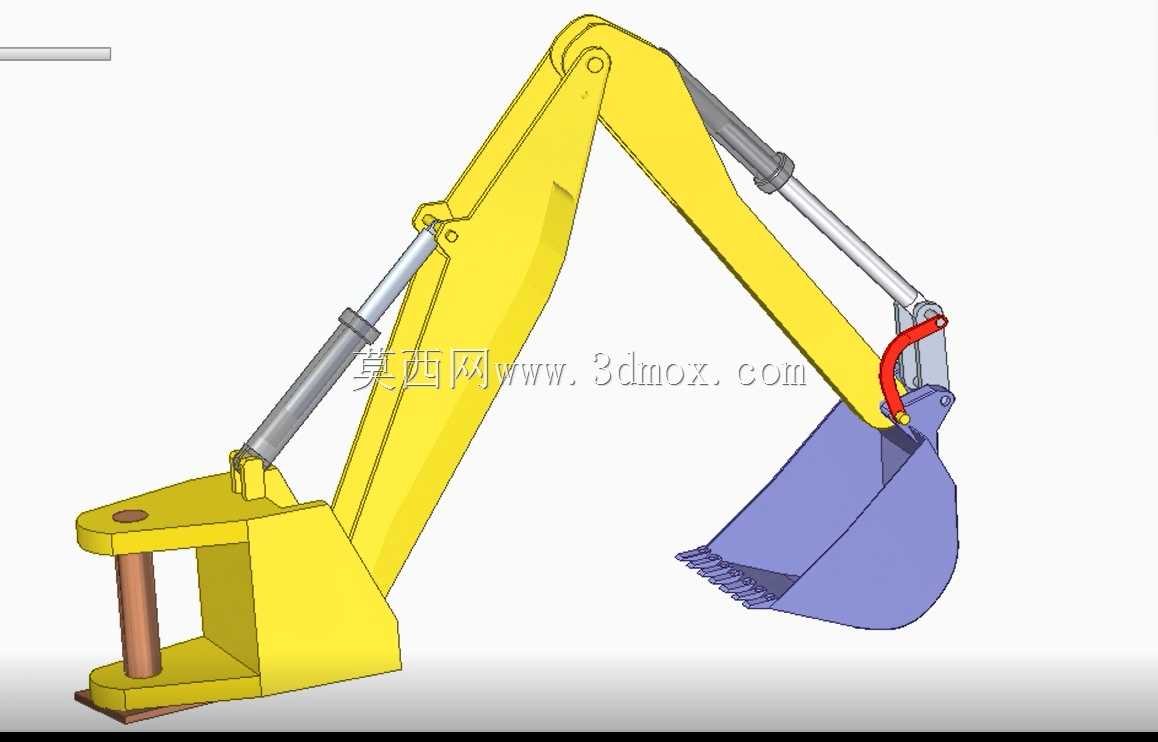

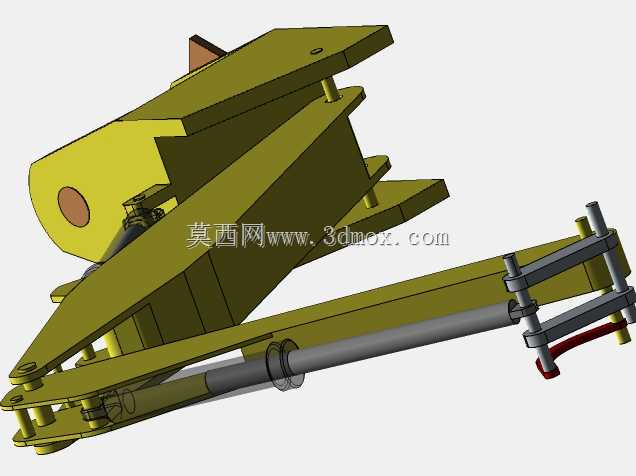

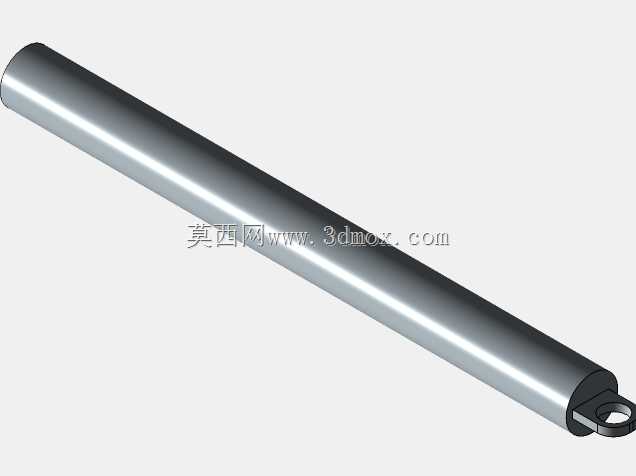

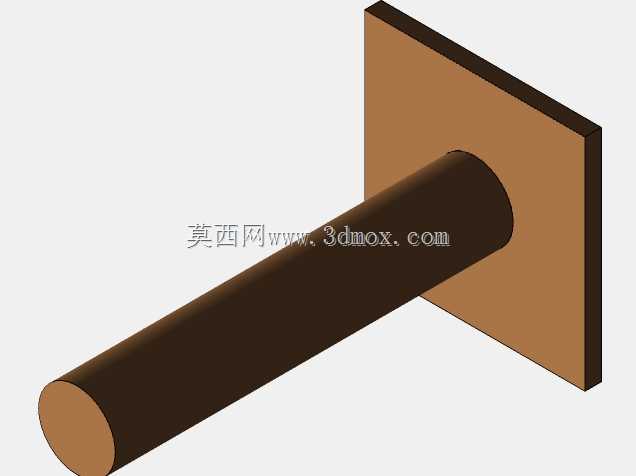

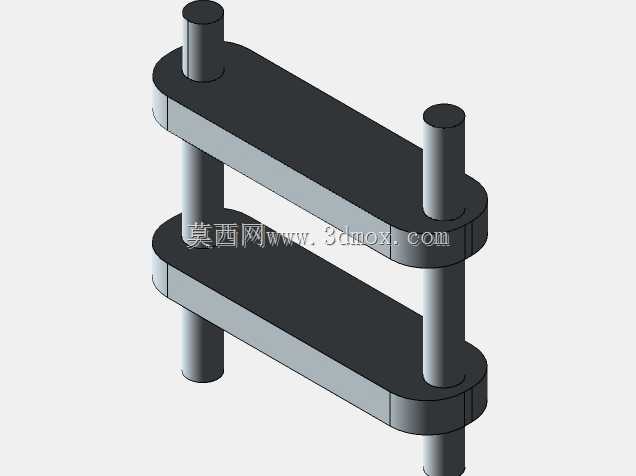

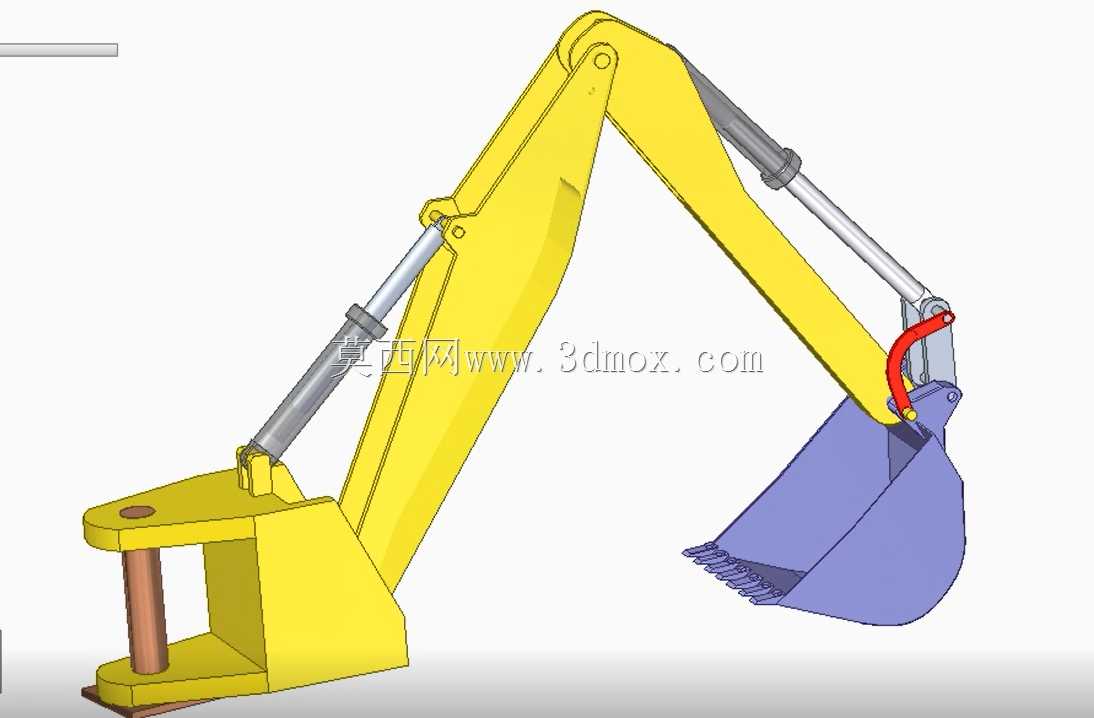

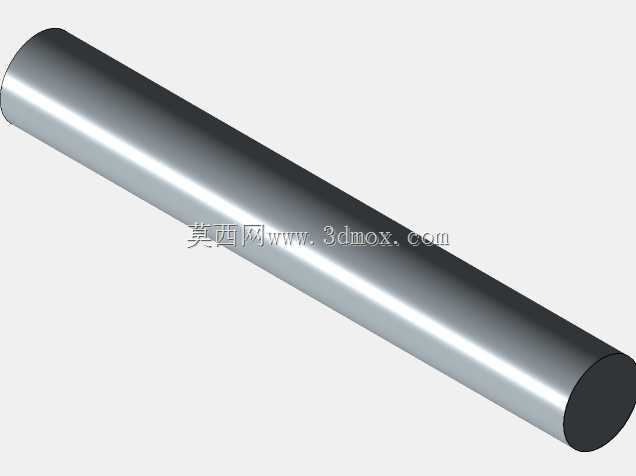

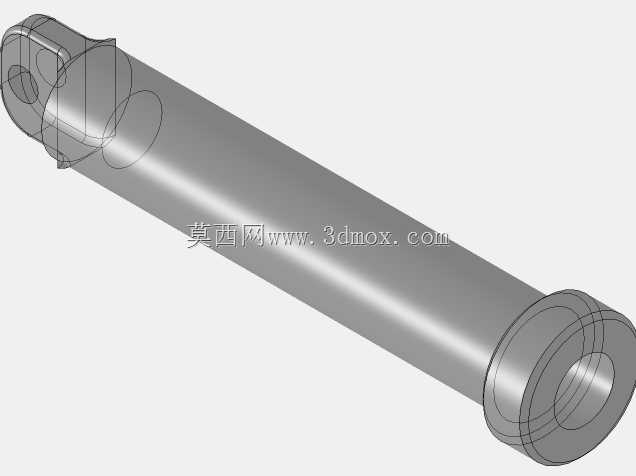

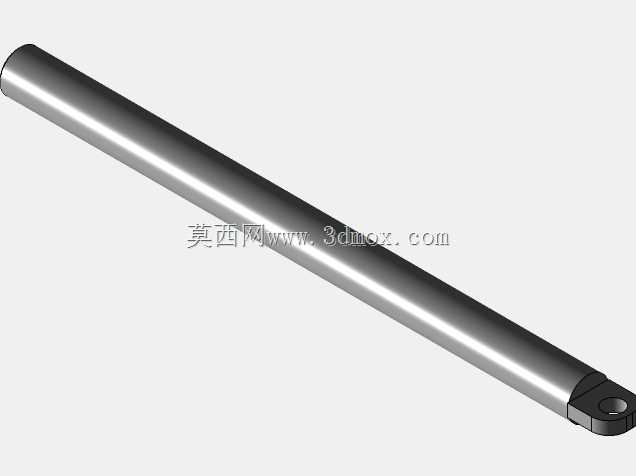

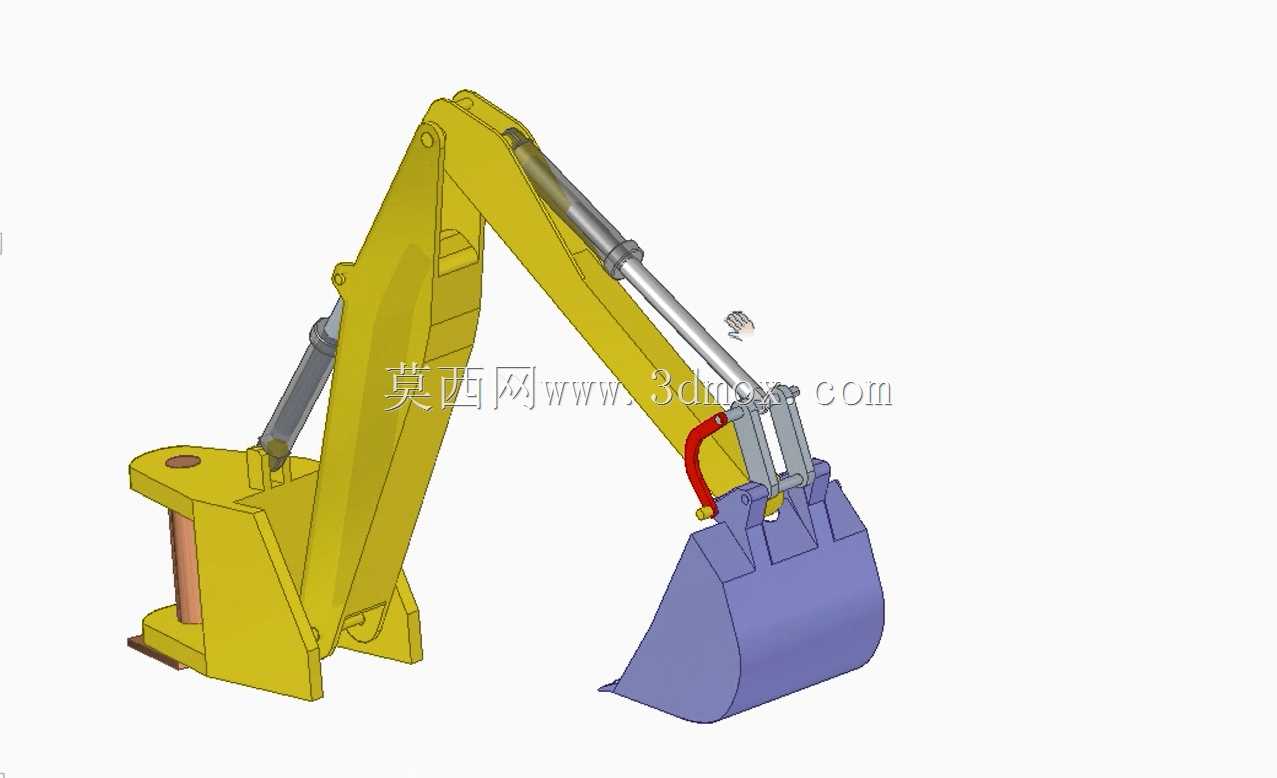

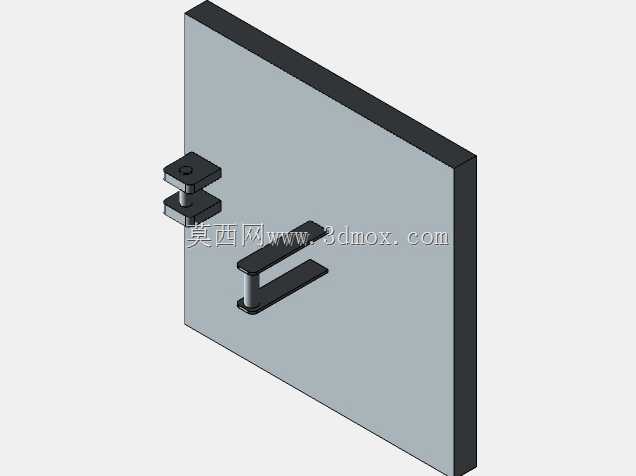

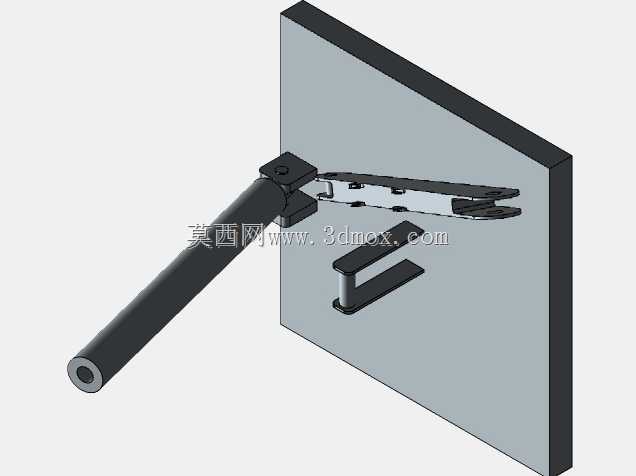

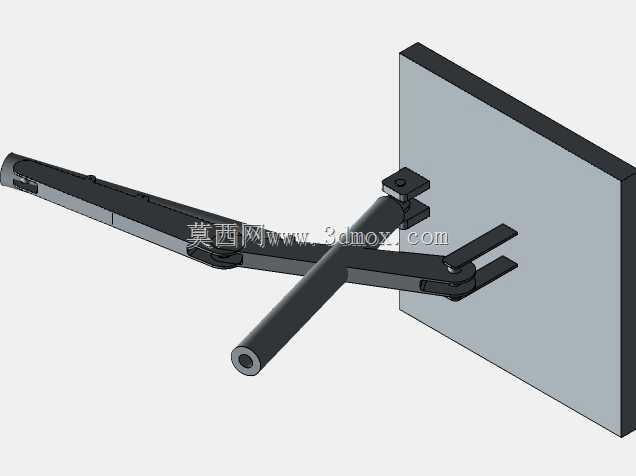

　　反铲作为挖掘类设备前端核心作业单元，在土方开挖、基坑修整、散料装卸、市政管线铺设等场景中承担核心作业功能，适配中小型轮式、履带式挖掘装载设备，可完成停机面以下的土壤、砂石、破碎后硬质物料的挖掘与卸料作业，作业半径覆盖3至6米的常规施工区间，最大挖掘深度可适配4米级的常规民用施工需求。整套工作装置采用铰接式连杆结构布局，以动臂、斗杆、铲斗为三大核心承力构件，配套三组液压油缸分别实现动臂举升回落、斗杆收放、铲斗翻转的独立动作控制，各铰接点采用销轴连接配合耐磨衬套结构，可承受作业过程中的交变冲击载荷，同时保证动作转动的灵活性。设计阶段优先考虑作业工况的载荷分布特性，动臂采用变截面箱型焊接结构，在油缸铰接点、车架连接点、

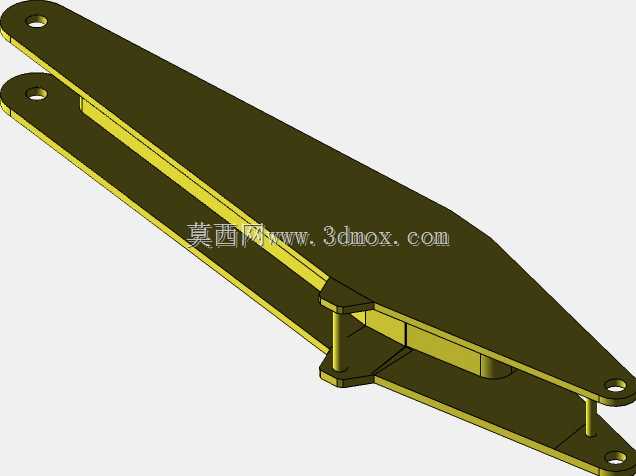

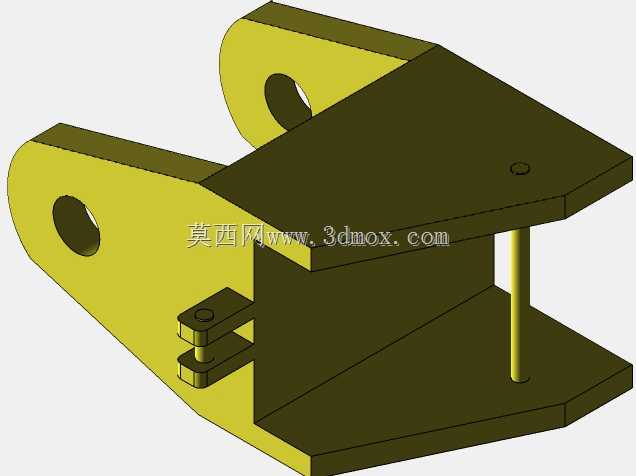

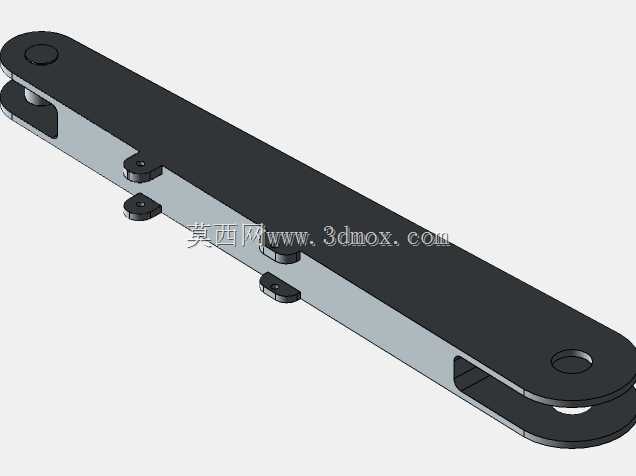

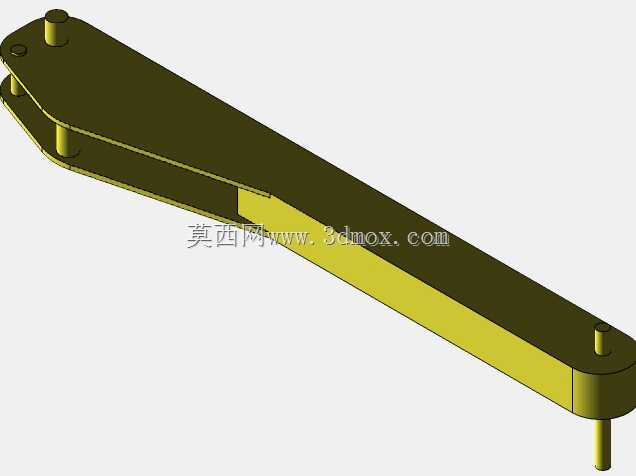

　　斗杆铰接点等应力集中区域做局部加厚处理，避免长期重载作业下出现结构开裂变形；斗杆结构匹配挖掘力传递路径设计，截面参数沿受力方向渐变，在保证结构刚度的前提下控制整体重量，降低动臂举升过程的负载损耗。铲斗采用弧形斗底配合斗齿布局，斗齿采用可更换式安装结构，磨损后可快速替换，切削刃角度适配常规土壤切入角度，降低挖掘过程的切入阻力，斗容参数匹配整机液压系统输出能力，避免出现挖掘力不足导致的憋车问题。安装边界方面，动臂根部铰接座的孔位间距、销轴直径参数与通用JCB系列挖掘装载设备的前端连接位完全适配，无需额外改制连接支架即可完成装配；各液压油缸的铰接点位置经过运动仿真校核，全动作行程内无结构干涉，

　　动臂举升最高位时铲斗最低离地高度满足设备转场通行要求，斗杆完全收回时铲斗与机身前端的安全距离充足，不会出现作业碰撞机身的问题。液压管路沿动臂、斗杆的结构内侧布置，配套管卡固定，避免作业过程中管路与物料、结构件发生剐蹭破损，油缸行程参数匹配各构件的极限转动角度，可实现铲斗在挖掘位的充分发力以及卸料位的快速倾翻，整套装置的运动轨迹覆盖常规施工所需的挖掘、提升、回转卸料全流程动作需求，结构受力路径清晰，维护点位设置合理，日常作业中仅需定期加注铰接点润滑脂、检查斗齿磨损情况即可维持稳定作业状态。
