手动螺旋起重支撑装置结构设计

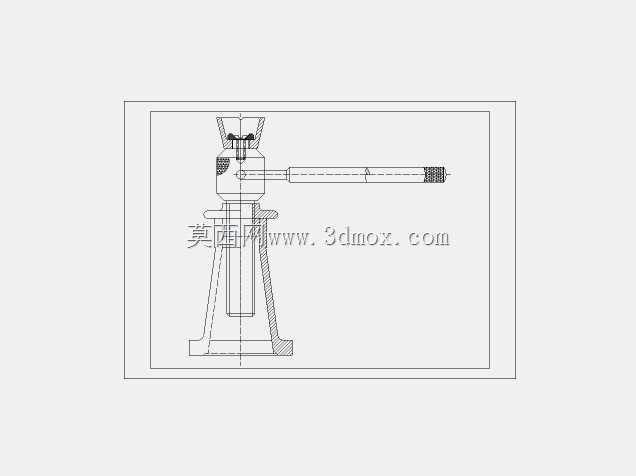

　　在设备检修、重物移位、基建调平这类需要小行程精准顶升的作业场景里，螺旋式顶升装置的应用覆盖范围极广，不同于液压类顶升设备存在的泄压回落风险，纯机械螺旋传动的结构特性决定了它可以长时间保持支撑姿态，不需要额外的压力维持组件，在无动力供应的野外作业、狭小空间内的设备微调场景中适配性极强。这款螺旋顶升装置的核心传动副采用梯形螺纹传动设计，螺杆与螺母的配合面预留了合理的润滑间隙，既保证转动过程中无卡滞，又能通过螺纹副的自锁特性避免负载状态下的自动回落，无需额外加装锁止机构就能满足承重状态下的安全要求。从结构布局来看，装置底部采用扩口式支撑底座，底座与支撑套筒采用一体成型的受力结构，增大与支撑面的接触面积，降低单位面积压强，

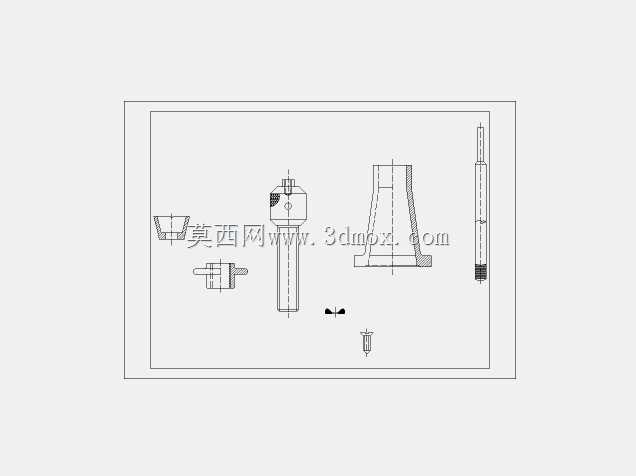

　　避免在软质支撑面上下陷，底座的支撑边界直径根据额定承重载荷设计，保证在最大顶升高度时，整体重心投影始终落在底座支撑范围内，不会出现侧翻风险。上部的顶帽设计了弧形凹槽与平面两种接触形态，弧形面可以适配圆柱类被顶升物件的轮廓，避免顶升过程中物件滑移，平面结构则可以配合垫块支撑平面类工件，顶帽与螺杆顶端采用转动连接，顶升过程中顶帽不会随螺杆一同转动，减少与被支撑物件之间的摩擦损耗。操作部分采用穿杆式棘轮加力结构，不需要大角度转动操作杆，在周边空间受限的场景下，小角度往复扳动操作杆就能完成顶升动作，操作杆的长度按照人力输入的合理力矩设计，避免操作力过大增加作业强度，同时在螺杆行程的上下两端设置了机械限位，

　　防止操作超程导致螺杆脱出螺母或者顶死结构。整套装置的所有受力部件都按照额定承重的1.5倍安全系数做强度校核，支撑套筒的壁厚、螺杆的根径尺寸都经过受力验算，保证在满负载状态下不会出现结构变形，螺纹副的牙型强度也经过剪切应力校核，长期承重使用不会出现滑牙问题。在日常设备维保场景中，这类装置可以用于车辆换胎时的顶升支撑、生产车间内重型设备安装时的水平度微调、建筑施工中小型构件的临时支撑固定，因为没有液压密封件这类易损部件，后期维护只需要定期在螺纹副处添加润滑脂，就能保证长期顺畅使用，对作业环境的适应能力更强，在多粉尘、温差大的户外作业场景中故障率远低于液压类顶升设备。
