车载电动剪式汽车千斤顶结构设计

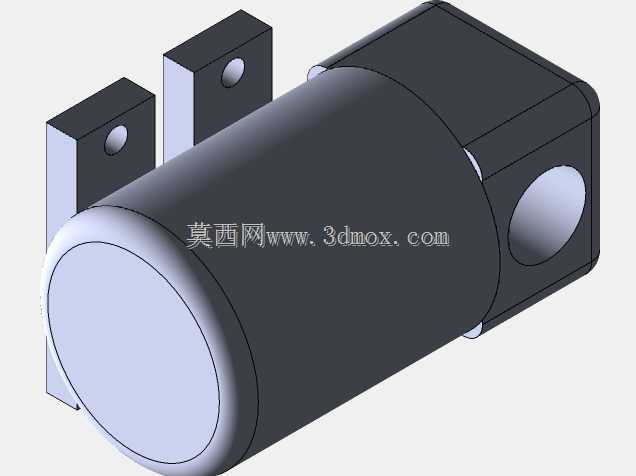

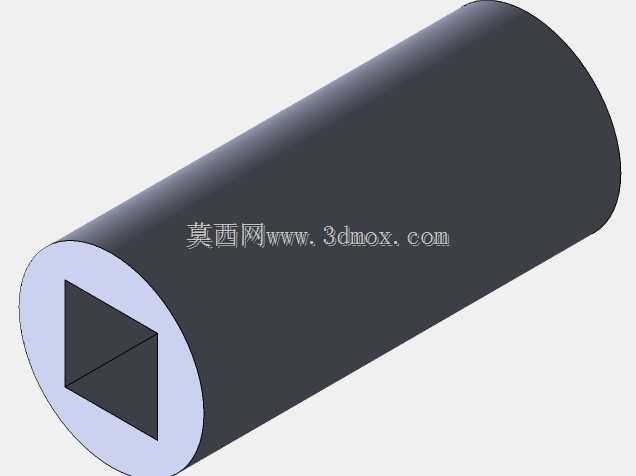

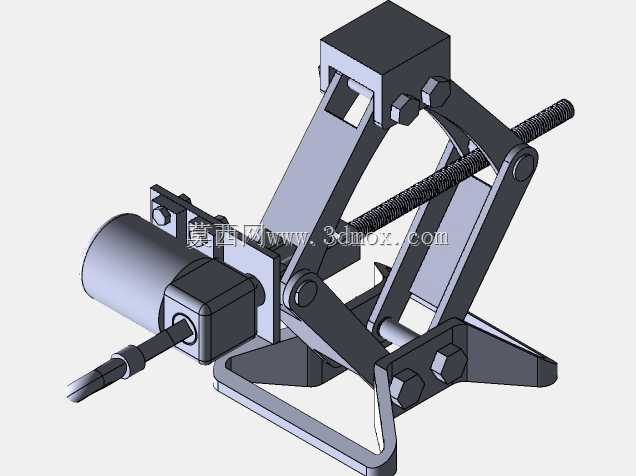

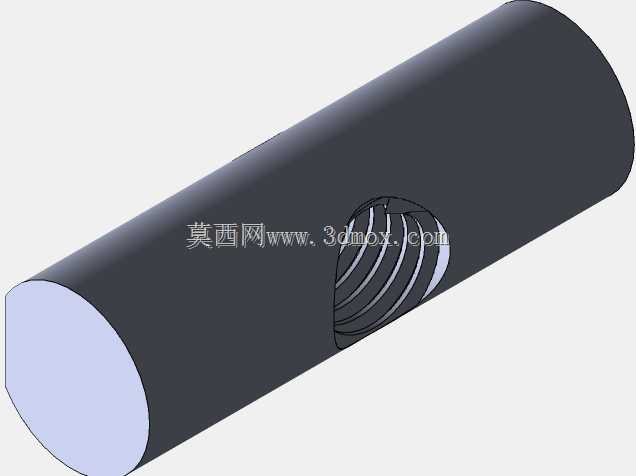

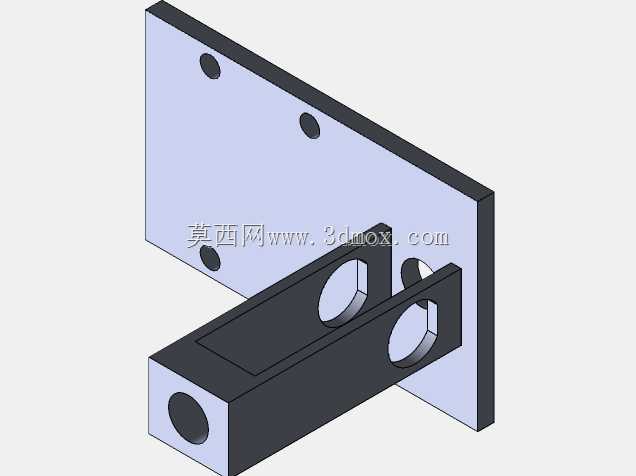

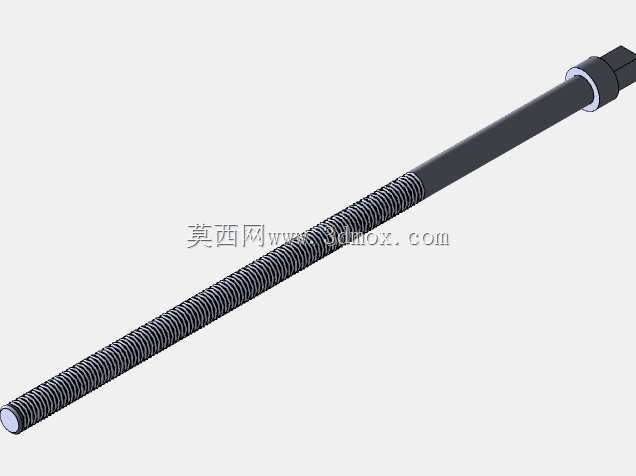

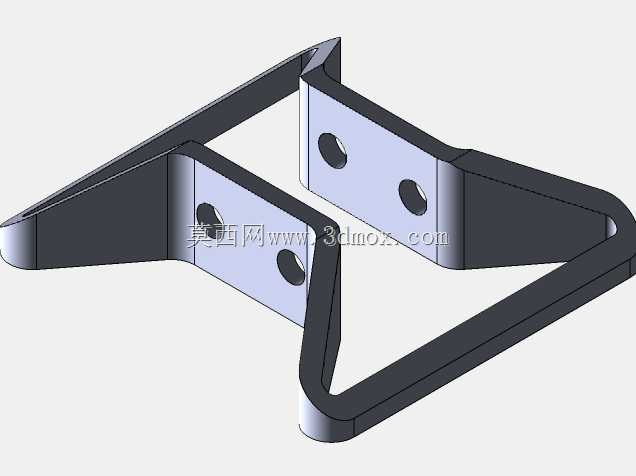

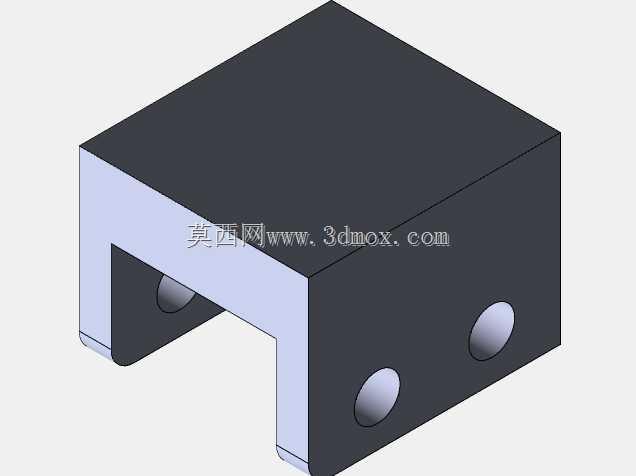

　　日常车辆维保场景中，车载举升工具的可靠性直接决定了换胎、底盘检修作业的效率与操作安全，这款电动剪式举升装置，正是针对传统手摇千斤顶操作费力、作业效率低的痛点做的结构优化，适配多数家用乘用车的车载应急与常规维保使用需求。整套结构采用剪式连杆作为核心承力架构，底部支撑脚做了加宽外翻的结构处理，接触地面时可分散承压载荷，即便在非硬化的松软路面临时作业，也能降低支撑侧翻的风险，顶部承托面设置了与车辆底盘举升点位匹配的卡位结构，举升过程中可避免托举滑脱，对位后无需反复调整支撑位置。驱动端集成了电动动力单元，替代传统的手摇输入结构，动力输出通过联轴器与横向布置的传动丝杆连接，丝杆转动时带动两侧剪臂的铰接滑块做相向或反向位移，

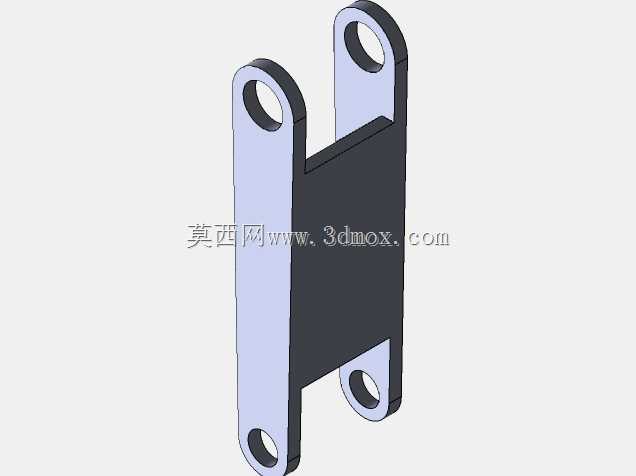

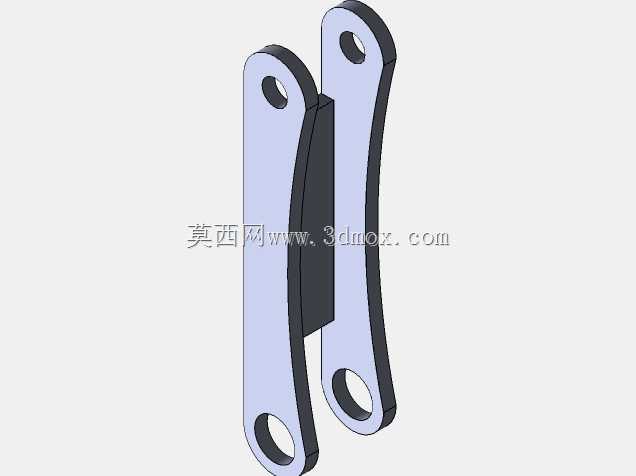

　　以此实现剪臂的张合完成举升与回落动作，传动丝杆采用梯形螺纹设计，具备可靠的机械自锁特性，即便动力端意外失电，举升状态也能保持锁止，不会出现突然回落的安全隐患。整套结构的安装边界充分考虑家用车后备箱储物空间的限制，收拢状态下整体外形紧凑，可直接放入原车工具槽位，不会占用过多储物空间，举升行程覆盖家用轿车、城市SUV的常规底盘离地间隙范围，最高举升高度可满足轮胎拆卸、底盘紧固件检查这类常规作业的空间需求。结构设计过程中，所有铰接销轴的位置都做了受力校核，剪臂主体采用等强度的变截面结构设计，在保证额定承载能力的前提下尽可能降低整体自重，避免额外增加车辆的载重负担，铰接位置预留了润滑脂加注的间隙，长期使用时可定期加注润滑脂降低铰接磨损，

　　延长整套工具的使用寿命。动力单元的输出端设置了过载保护结构，当举升载荷超过额定承载上限时，动力输出会自动打滑卸力，避免丝杆、剪臂因为过载出现结构变形甚至断裂的风险，相比传统手动结构，电动驱动的形式大幅降低了操作人员的体力消耗，尤其是在户外高温、低温环境下做应急换胎作业时，无需反复手摇操作，单人即可快速完成车辆举升作业。整套装配结构的所有零部件都做了模块化拆分设计，后续如果出现易损件故障，可单独更换对应零件，无需整体报废替换，日常存放时可保持收拢状态，表面做了防锈涂层处理，长期放置在后备箱内也不会因为潮湿环境出现锈蚀卡滞的问题。
