多工位集成式起重承载连接结构设计

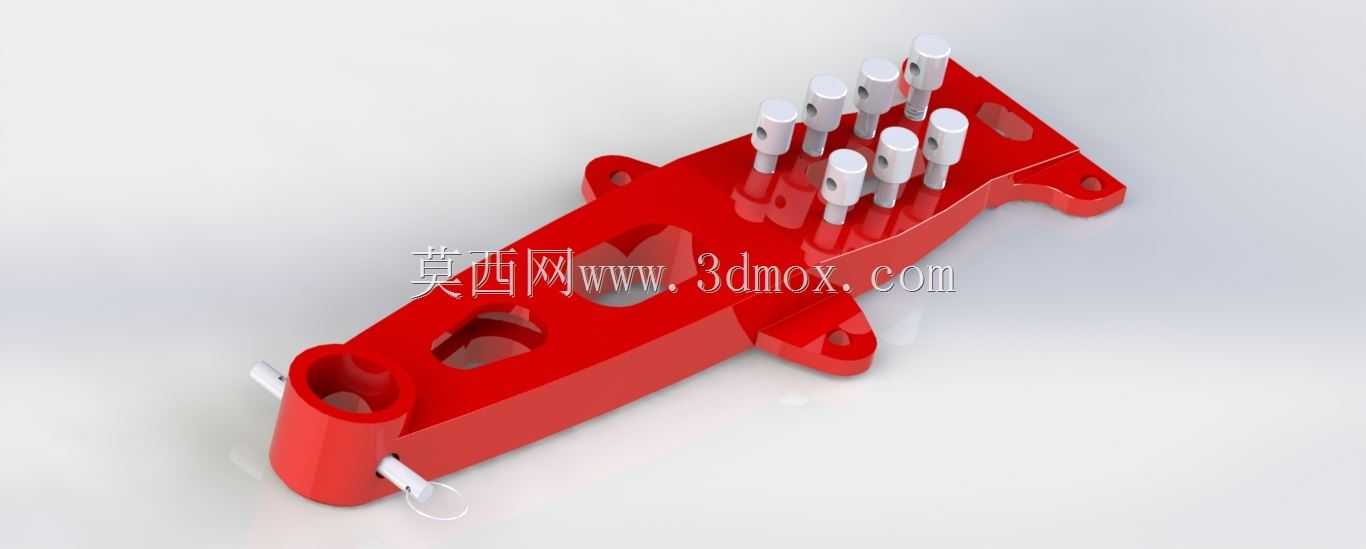

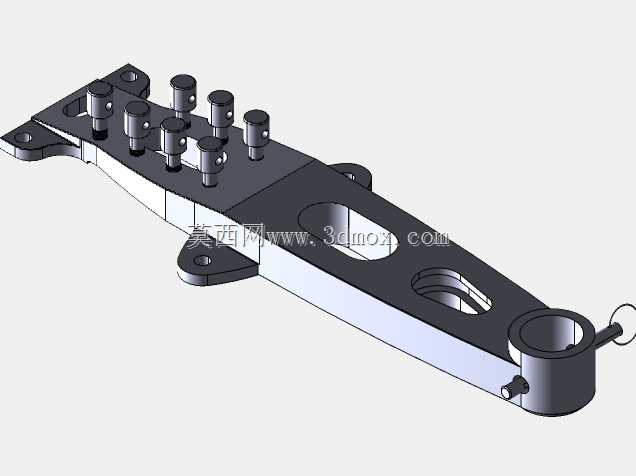

　　在车间定点吊装、轻型物料转运、自动化产线工位上下料这类需要频繁小载荷起重作业的场景里，这类集成式承载连接结构往往是吊具系统里的核心受力转接件，它一端对接起重设备的吊点输出端，另一端可以同时挂载多组吊具、挂钩或者传感检测元件，替代了传统零散拼接的吊耳组，能大幅减少吊具系统的装配累计误差，避免多吊点不同心带来的额外偏载力矩。从结构设计逻辑来看，主体采用一体化铣削成型的长条形承力基体，基体两端预留的带孔安装耳是直接对接起重端的固定接口，安装孔的孔径与孔位间距严格匹配常规起重吊臂末端的安装标准，安装时穿入圆柱销加开口销做防松限位，不需要额外焊接或者定制转接法兰，能直接适配多数轻型起重设备的末端接口。基体上沿长度方向均匀排布的多组立式销轴座，

　　是用来挂载不同吊具或者检测元件的接口，每个销轴座都做了等高度设计，保证多吊点挂载时各吊点的受力高度一致，不会出现单吊点过载的情况；销轴座上的横向通孔用来穿装固定销，挂载的吊具可以绕销轴做小角度摆动，抵消吊装过程中物料晃动带来的侧向冲击力，避免刚性连接造成基体局部应力集中。基体上开设的多处镂空减重槽，是在保证整体结构强度的前提下做的轻量化处理，通过有限元受力分析，在应力分布较小的非承力区域去除多余材料，既降低了结构自身重量，减少起重设备的无效载荷，也能避免加工过程中材料内部应力残留导致的结构变形。基体侧面预留的小型横向销孔，是用来挂载辅助定位件或者安全防坠绳的备用接口，在吊装贵重物料或者高危作业场景下，可以额外加装防坠结构，

　　提升作业安全系数。整个结构的外形轮廓做了全圆角过渡处理，没有尖锐棱角，既避免装配过程中划伤操作人员，也能减少应力集中点，提升结构的疲劳寿命。从安装边界来看，整体宽度控制在常规轻型吊臂的安装尺寸范围内，长度方向的多吊点排布覆盖了常规小型箱体、盘类零件的吊装跨度，不需要额外加装延长梁就能满足多数小载荷多吊点的吊装需求，结构上所有承力部位的壁厚都经过载荷校核，能承受额定载荷下1.5倍的冲击载荷，完全满足轻型起重作业的使用要求。
