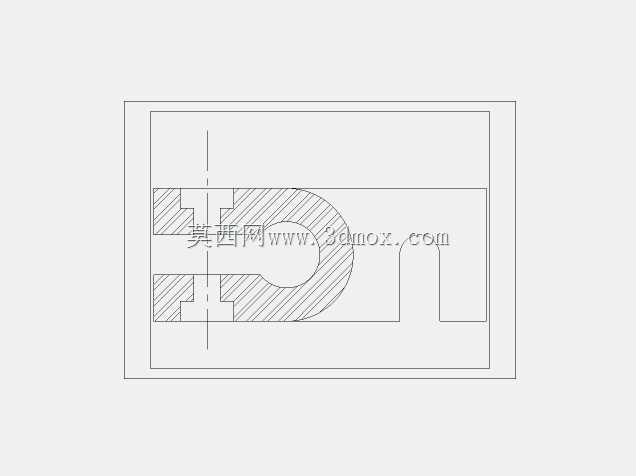

带圆弧凸台的对称连接基座结构设计

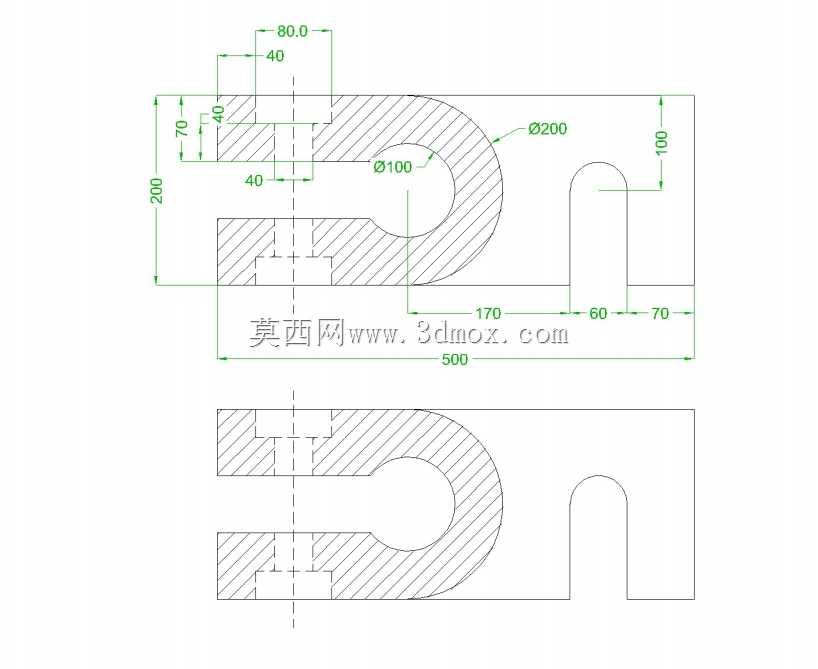

　　该零件属于设备连接类基座构件，主要应用在工业传感检测装置的安装固定场景中，可作为传感模块与主设备机架之间的过渡连接载体，承担定位支撑、载荷传递的核心作用，适配需要圆弧面贴合定位的装配工况，能有效避免直角安装位的应力集中问题，在自动化生产线的检测工位、小型实验台架的传感固定场景中均有较高适配性。从结构设计逻辑来看，整体采用左右对称的布局形式，主体轮廓以大直径半圆弧为核心特征，圆弧内侧预留直径100的内凹圆弧面，可与对应直径的圆柱类支撑构件实现面贴合定位，外侧直径200的圆弧面则作为安装限位的基准面，保证装配时的同轴度要求。零件左侧设置竖直安装边，总高度200，上下端分别预留40宽度的安装凸台，

　　凸台上可加工安装孔实现与竖直机架面的锁附固定，凸台与主体衔接处做了圆角过渡处理，减少机加工后的应力集中风险。右侧延伸出带半圆顶的凸耳结构，凸耳总高度100，宽度60，与主体衔接段长度70，凸耳的半圆顶端可作为另一处定位基准，适配带U型槽的安装座快速卡装定位，降低现场装配的对位难度。零件底部为平直安装基面，总长度500，基面与主体结构衔接处设置170长度的平直过渡段，可贴合水平安装面实现多点固定，保证基座安装后的整体稳定性。从剖面结构来看，零件采用等壁厚设计，内部无复杂空腔，机加工时可通过铣削一次成型主体轮廓，再通过钻削完成各安装位的孔位加工，加工工艺性较好，适合小批量定制加工场景。设计时特意将两处安装定位面分别设置在竖直、

　　水平两个方向，可同时实现两个维度的装配限位，无需额外增加定位销等辅助零件，简化了装配流程，同时对称的结构形式也降低了建模与出图的出错概率，适合作为机械设计初学者掌握草图绘制、尺寸标注、剖面表达的练习案例，能帮助练习者快速掌握对称类零件的尺寸标注逻辑、圆弧与直线衔接处的尺寸链计算方法，理解安装基准面与功能结构之间的位置关系，为后续复杂装配体的设计打下基础。
