摆线式低速大扭矩液压马达结构设计

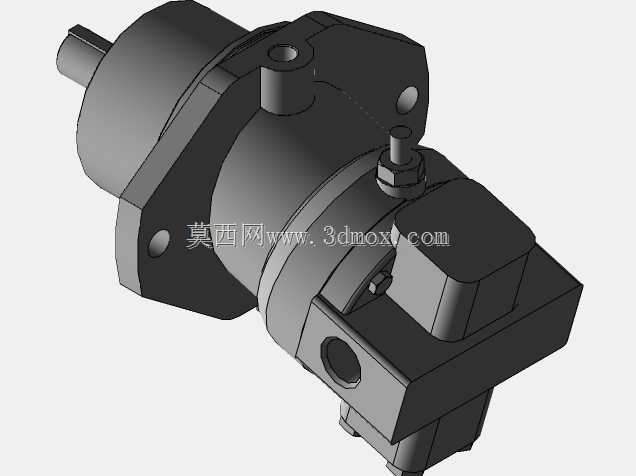

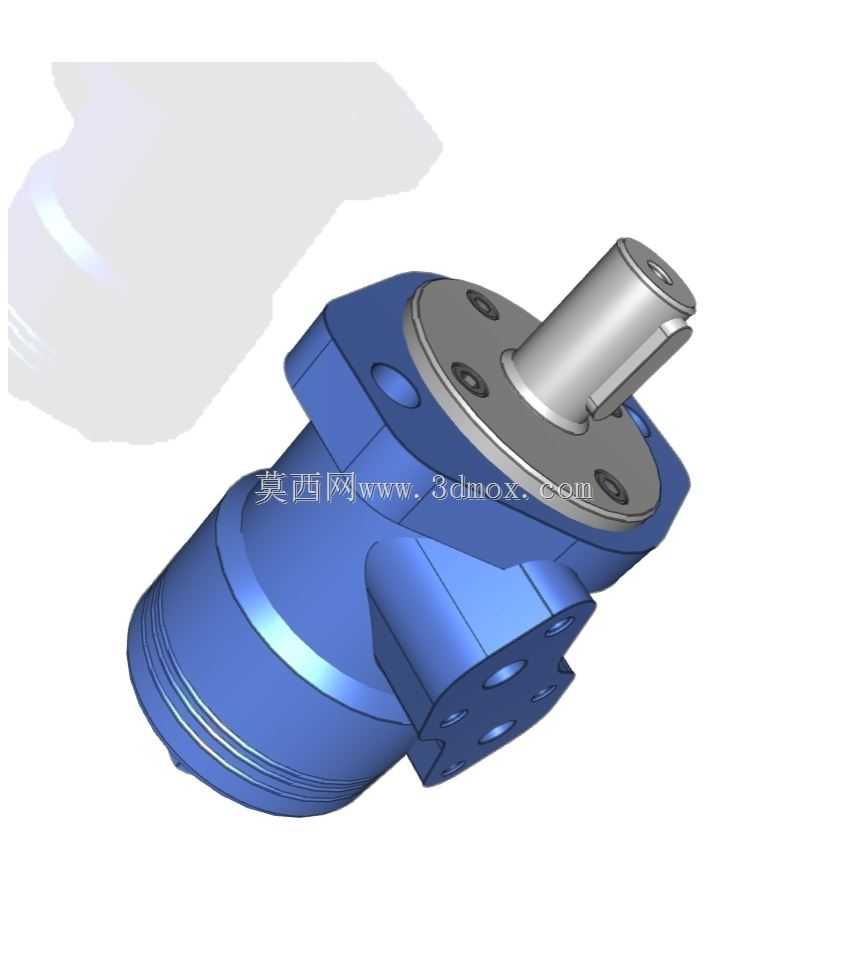

做液压系统集成的工程师都清楚，低速大扭矩类液压执行元件的选型，往往直接决定整套重载驱动方案的落地可行性，这类元件不需要额外搭配减速机构就能直接输出大扭矩，在安装空间受限、工况负载波动大的场景里优势格外明显。这款摆线结构的液压马达，在设计阶段就优先考虑了工程机械、农业装备、轻工自动化生产线的实际安装需求，输出轴采用标准平键连接结构，轴伸长度、轴径尺寸都匹配行业通用安装规范，不需要额外加工转接法兰就能直接替换同规格的现有产品，大幅降低现场改造的适配成本。从结构设计逻辑来看，这款马达采用整体式铸造壳体，进回油口布置在壳体侧方的安装座面上，油口的螺纹规格、中心距都符合常规液压管路的布管习惯，不会出现管路干涉的问题；内部的配流结构与摆线转子副做了同轴度优化，能在低转速工况下保持稳定的扭矩输出，不会出现低速爬行的问题，适配传送带驱动、工程机械回转机构、农机行走驱动这类对低速运转稳定性要求高的场景。在安装边界的设计上，马达前端的安装法兰采用止口定位结构，止口的公差配合选用H7/k6的过渡配合等级，既能保证安装时的同轴度要求，又不会出现装配卡滞的问题；壳体外部的散热筋结构顺着马达轴向布置，在连续运转工况下能借助设备自身的振动或者环境气流带走壳体热量，避免长时间高压运转导致的油温过高问题。实际应用中，这类马达常被用在小型挖掘机的回转机构、叉车的属具驱动、自动化生产线的重载辊子驱动、环卫车辆的清扫机构驱动场景，相比高速马达搭配减速机的方案，整体结构长度更短，传动链的累计间隙更小，正反转切换时的响应速度更快，在频繁启停、正反转切换的工况下，传动刚性表现更优。建模过程中对内部的流道做了等比例还原，壳体的壁厚过渡、安装孔的倒角、密封槽的尺寸都严格按照行业加工公差要求设置，不管是用来做设备方案的布局干涉检查，还是做液压系统的动态仿真，都能直接调用，不需要额外修正结构尺寸。输出轴的密封结构采用组合式密封设计，能承受一定的背压，在户外多粉尘、潮湿的工况下，也能有效防止外部杂质进入马达内部，延长元件的使用寿命，同时避免液压油泄漏造成的环境污染与物料污染。
