十二头直线式液体灌装生产设备结构设计

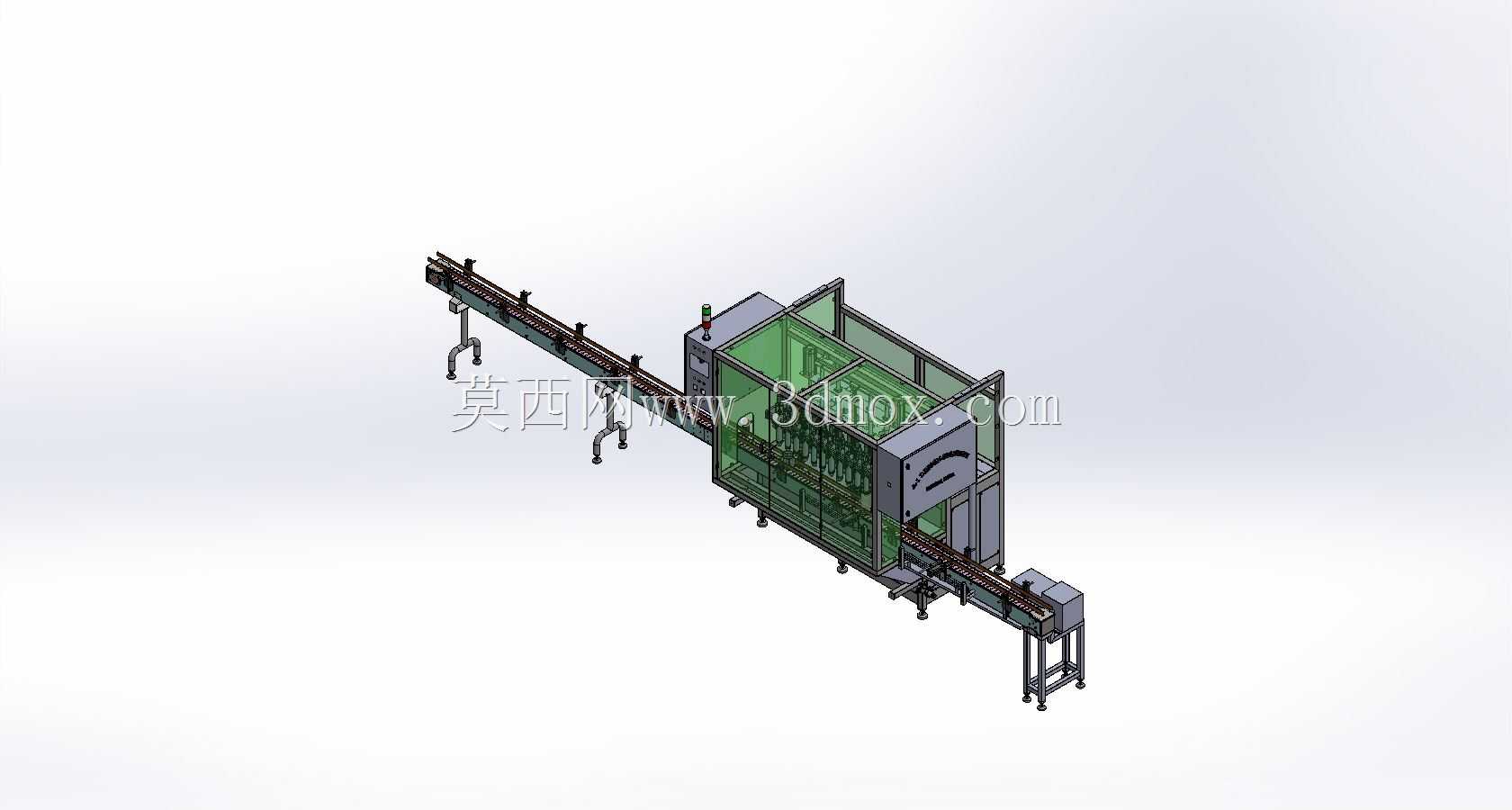

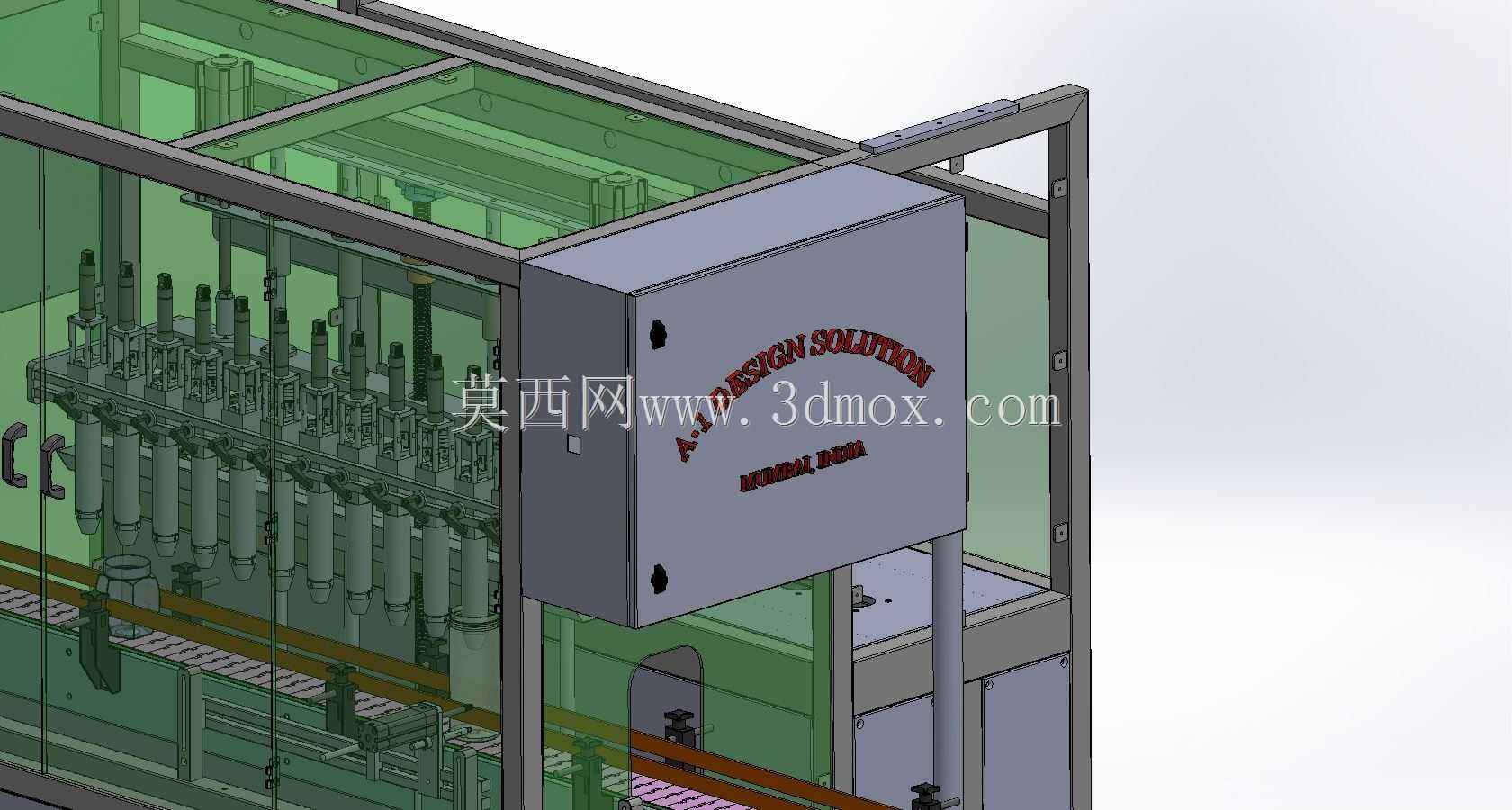

　　该设备面向食品饮料、日化洗护、医药制剂等行业的瓶装液体定量灌装工序设计，适配圆柱型PET瓶、玻璃瓶等常规包装容器，可直接对接上游理瓶机、下游旋盖贴标设备组成完整灌装产线，满足中大规模量产车间的连续化生产需求。整机采用直线式工位排布逻辑，12个灌装头沿输送方向等距布置，可同步完成12个容器的灌装作业，相比单头或少量头数的回转式灌装机，直线排布的结构更便于日常维护调整，换产时仅需根据瓶型调整输送导向栏宽度、灌装头升降行程即可适配不同规格容器，无需复杂的模具更换作业。设备主体框架采用工业铝型材搭配钣金护罩搭建，护罩设置透明观察段，可实时观测内部灌装工位的运行状态，同时预留检修门便于日常点检易损件；电气控制箱集成在设备侧部，

　　走线沿型材内腔布置，避免外露管线被输送过程中的物料泼溅污染，也降低了管线剐蹭带来的安全隐患。灌装执行单元采用升降式结构设计，灌装头可随容器到位信号下行伸入瓶内，在灌装过程中随液位上升同步提升，减少液体飞溅产生的泡沫与物料浪费，针对易起泡沫的液体品类，还可调整灌装头的下探深度与提升速率，适配不同粘度、不同起泡特性的液料灌装需求。输送单元采用平顶链板结构，链板上方设置可调式导向栏，可根据瓶径调整两侧栏板间距，保证容器在输送过程中定位准确，不会出现偏移卡瓶的情况；每个灌装工位对应位置设置容器检测传感器，无瓶时自动切断该工位的灌装阀通路，避免无瓶漏液污染设备与车间环境。从安装边界来看，设备整体占地长度适配常规车间的产线排布预留空间，

　　进料端与出料端的输送接口高度匹配行业通用的理瓶、旋盖设备对接高度，无需额外搭建过渡输送架即可完成产线拼接；设备底部设置可调脚杯，可根据车间地面平整度调整整机水平度，保证灌装头与瓶口的对中精度，避免灌装时液料洒漏。在结构设计层面，所有与液料接触的部件均采用快拆式连接结构，无需专用工具即可拆卸清洗，满足食品、医药行业的定期清洁消毒要求；灌装阀的通径可根据液料粘度选配，低粘度的水剂类液料可选用小通径阀控制灌装精度，高粘度的膏体类液料可更换大通径阀保证灌装效率，兼顾不同品类产品的生产适配性。
