半自动药片计数灌装一体设备结构设计

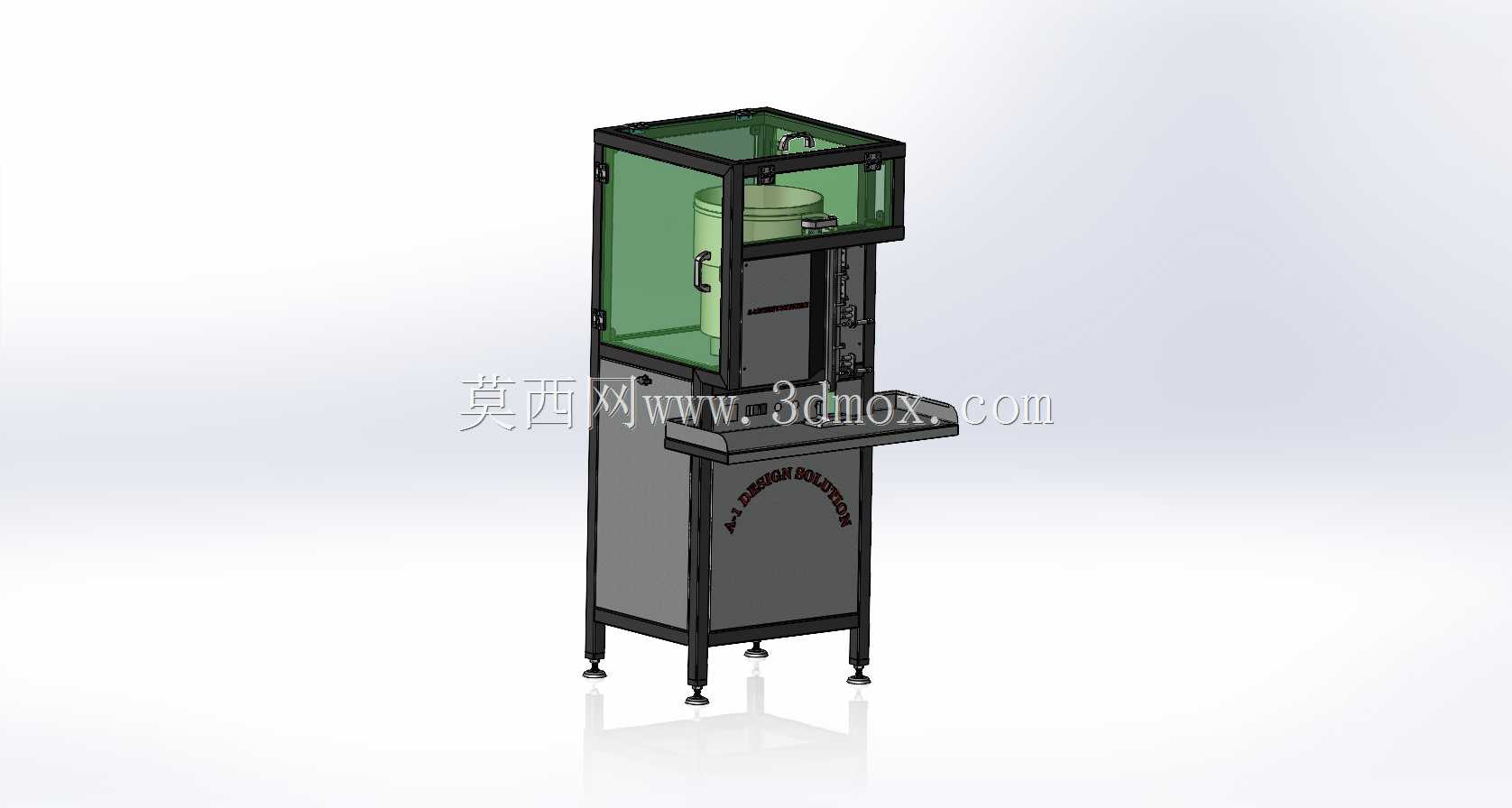

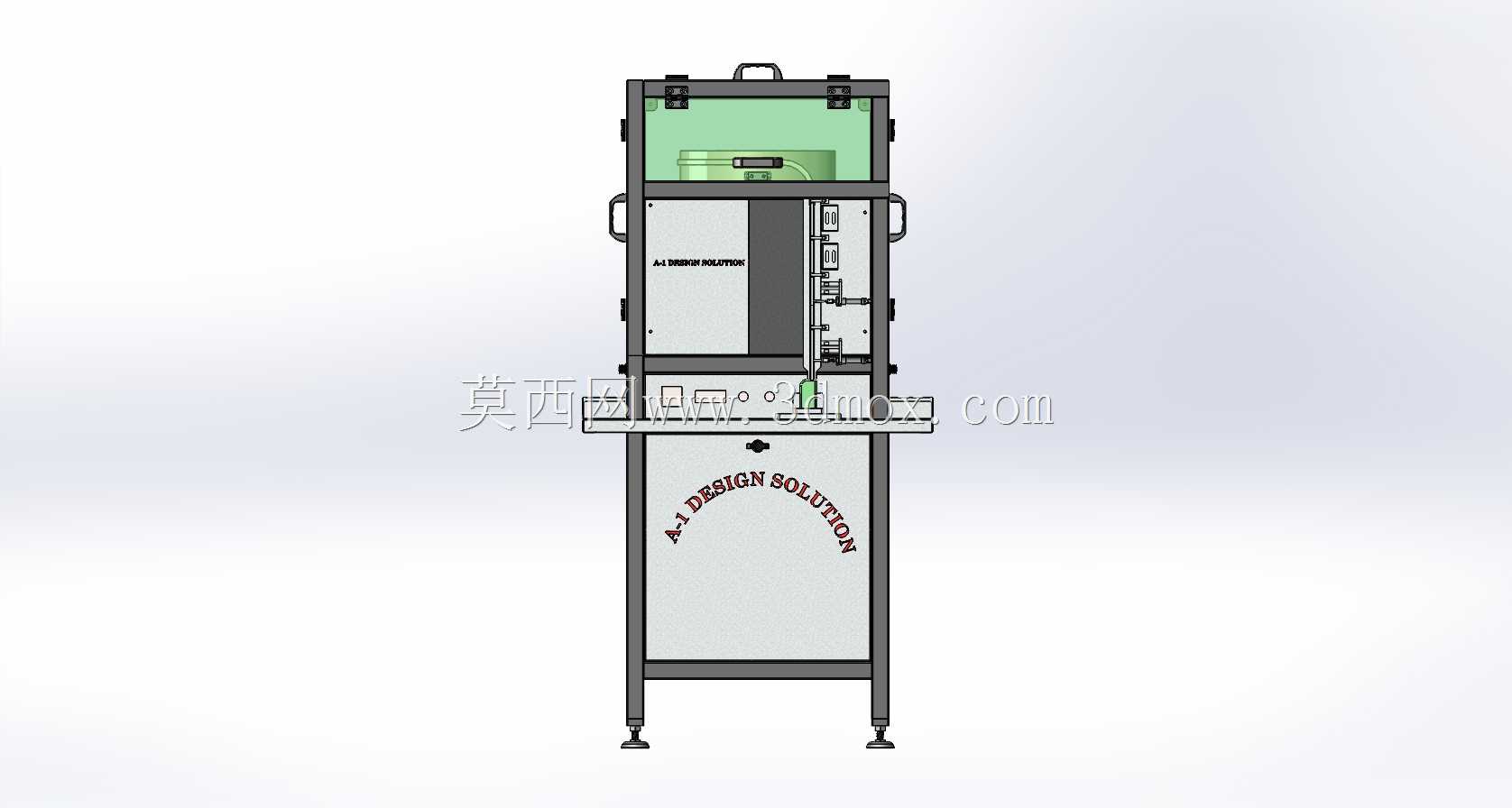

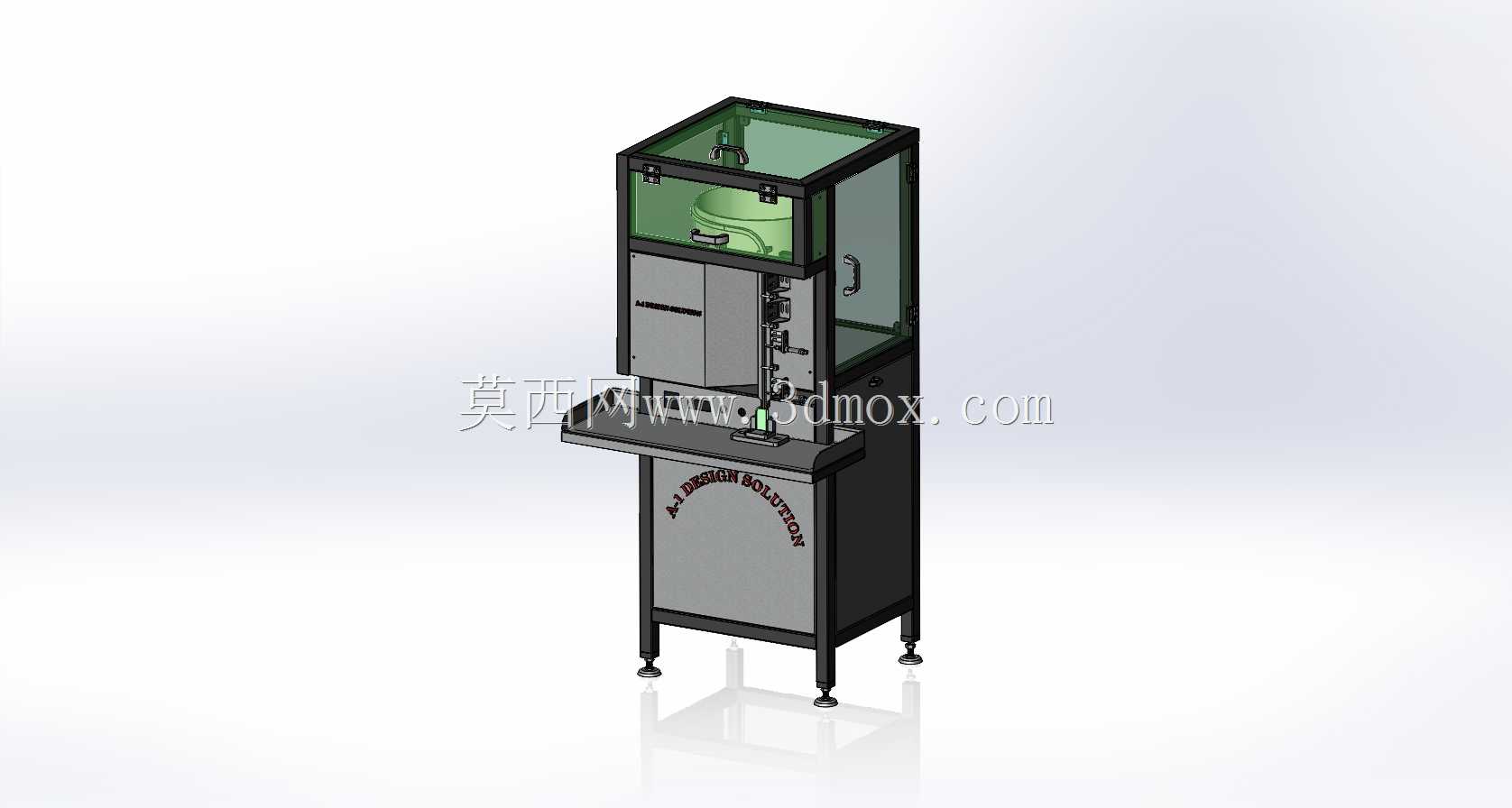

　　该设备主要面向中小批量制药、保健品生产场景，适配实验室试制、诊所自配制剂、小型药企多品种小批量生产的计数灌装需求，可完成片剂、硬胶囊等规则固体药剂的定量计数与容器灌装工序，替代传统人工数粒的作业模式，降低人工计数带来的误差与污染风险。设备整体采用立式落地布局，底部设置四个可调支撑脚，可适配车间不同平整度的地面安装需求，安装时需预留设备后侧300mm以上的检修空间，左右两侧各预留200mm操作与维护通道，正面操作区域预留不小于600mm的操作人员站位空间，整体占地尺寸约为长700mm、宽600mm、高1700mm，可直接放置于常规净化车间的标准工作台旁，无需额外做地基固定。上部设置透明防护 enclosure，既可以观察内部计数、

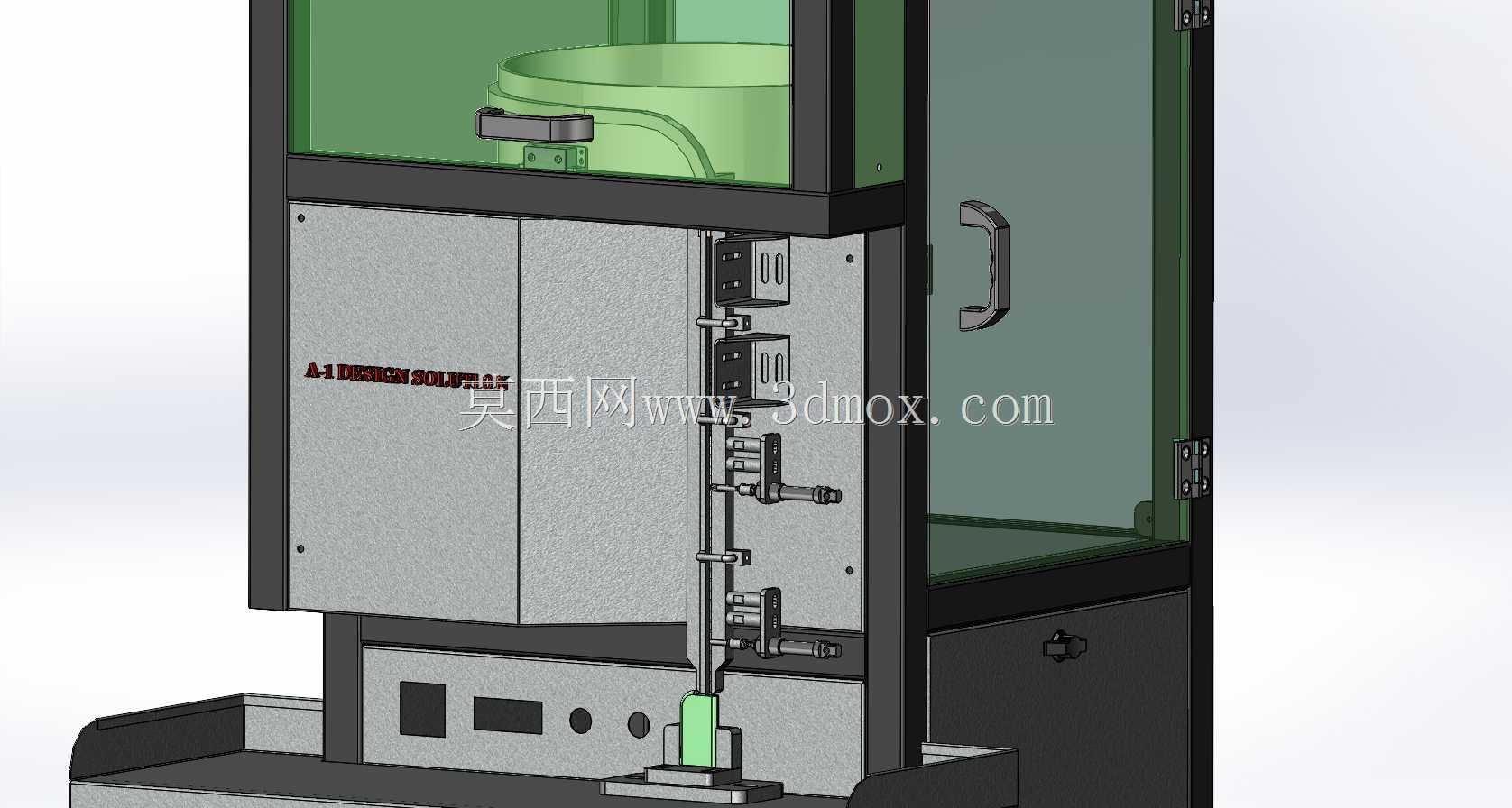

　　灌装工位的运行状态，也能避免生产过程中粉尘外溢与外界杂质落入药剂接触区域，防护门设置带安全联锁的把手，门体开启时设备计数与灌装动作自动暂停，符合制药设备的安全防护要求。中部操作台面高度设置为850mm，符合人体站立操作的舒适高度，台面上设置容器定位工位，可适配直径20mm到80mm、高度50mm到150mm的常规药瓶，操作人员仅需将空瓶放置于定位槽内，触发启动开关即可完成单批次计数灌装动作。设备内部的计数模块采用孔式落料计数结构，通过带定量孔的转盘旋转，每孔对应单粒药剂，转动过程中药剂填入孔内，随转盘转动至落料位后落入下方容器，计数精度可控制在千分之二以内，避免多粒、少粒的灌装误差。料仓设置于设备上部，采用倾斜导料结构，

　　可存储约5L的待灌装药剂，料仓内壁做镜面抛光处理，无卫生死角，便于生产结束后的清洁与消毒，符合制药行业的卫生规范。灌装导料通道设置快拆结构，无需工具即可拆卸清洗，适配不同品种药剂生产时的快速换产需求，换产时仅需更换对应尺寸的计数转盘与导料嘴，即可适配不同直径的片剂或胶囊，单批次换产调整时间可控制在15分钟以内。电气控制模块集成于设备下部的柜体内部，柜体设置散热通风孔，内置走线槽将动力线与信号线分离布置，减少信号干扰，柜体门板设置密封胶条，可避免清洁时水液进入电气区域。设备的执行机构采用气动与电动结合的驱动方式，计数转盘采用伺服电机驱动，可根据药剂尺寸调整转盘转速，适配不同流动性的药剂灌装需求，容器到位检测采用光电传感器，

　　无瓶时设备自动停止落料，避免药剂洒落浪费。整机的外露结构件均采用304不锈钢制作，与药剂接触的部件采用医药级316不锈钢材质，表面粗糙度Ra≤0.8μm，满足GMP生产的材质要求。设计过程中优先考虑了设备的易维护性，所有易损件均采用标准件，计数转盘、传动轴承等部件均可快速更换，日常维护仅需定期清洁导料通道、检查传动皮带张紧度即可，无需复杂的专业维护操作。相较于全自动高速计数灌装线，该设备无需复杂的连线调试，采购与使用成本更低，适合多品种、小批量的生产场景，可灵活布置于生产车间的任意工位，也可配合后续的旋盖、贴标工序组成简易生产线，满足不同规模生产主体的使用需求。
