车用排气系统消声装置结构设计

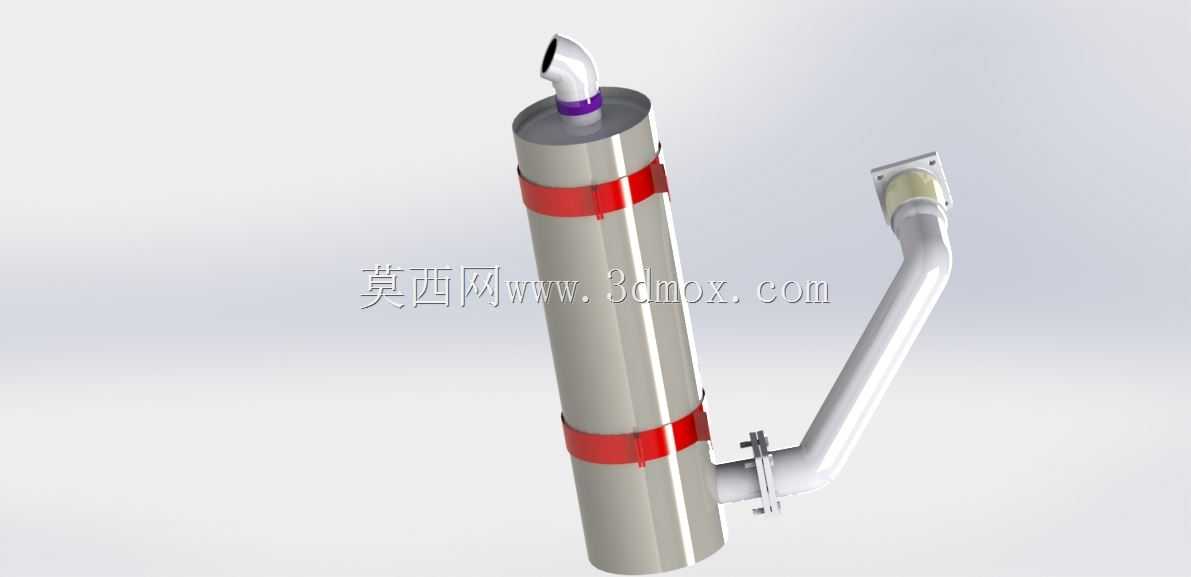

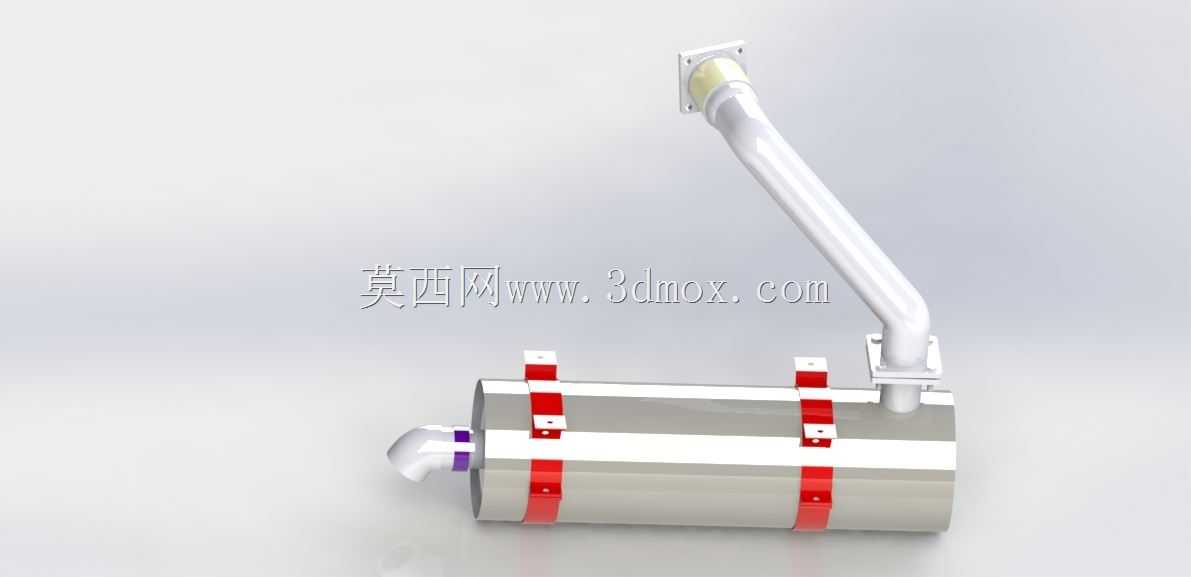

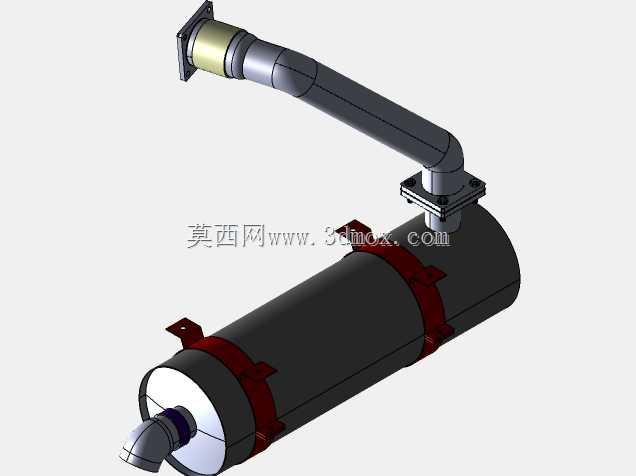

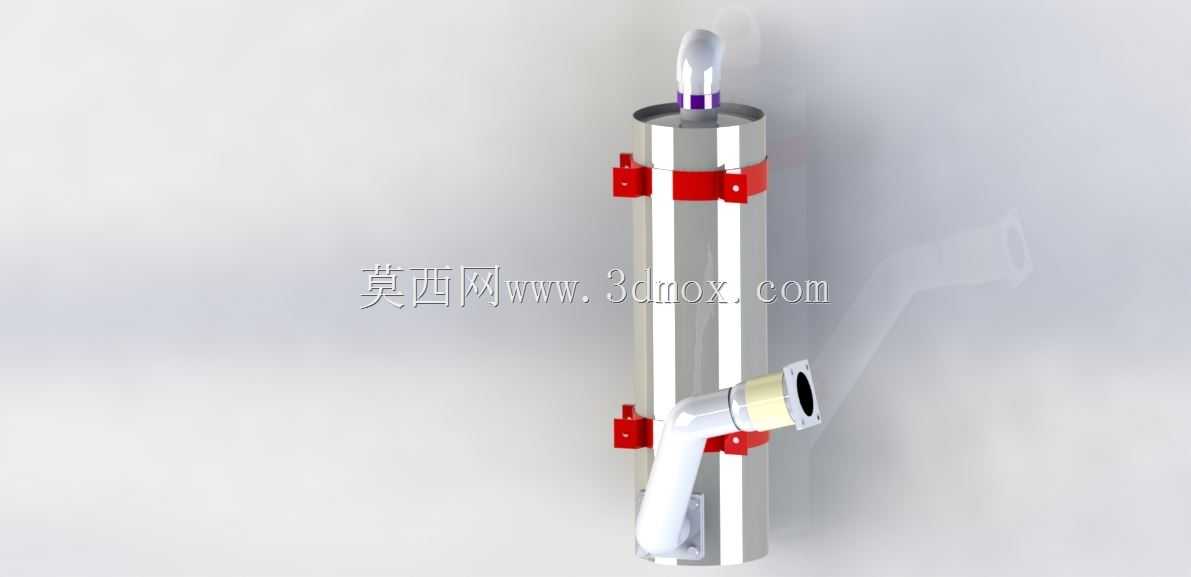

　　这款消声装置主要适配小排量内燃动力设备的排气末端，在工程机械、农用动力机组、乘用车辆的排气系统中承担核心降噪功能，通过多级阻抗复合结构抵消排气脉冲产生的宽频噪声，避免排气噪音超出作业场景的环保限值要求。从结构设计逻辑来看，整体采用卧式圆柱腔体作为核心消声单元，腔体两端采用旋压封盖结构保证气密性，避免高压排气从接缝处泄漏产生额外的风噪。进气端采用弯管过渡结构，弯折角度经过流道仿真优化，既可以适配底盘布局的安装空间避让需求，也能让高速排气气流以平缓角度进入扩张腔，减少气流直接冲击腔体内壁产生的结构再生噪声。腔体外部设置两组对称的箍带安装支架，支架上预留标准螺栓安装孔位，安装时可通过橡胶减震垫与车架或动力机组机架连接，

　　既可以固定消声器整体位置，也能阻断消声器工作时的振动向车架传递，避免引发车身或机架的共振异响。进气弯管顶端设置方形法兰安装面，法兰面预制密封槽，可与发动机排气歧管出口的密封垫片紧密贴合，保证连接位置的气密性，避免高温高压排气泄漏。腔体尾端设置缩径排气口，出口处做倒角过渡处理，引导处理后的气流平稳排出，减少出口处的湍流噪声。在内部结构设计上，扩张腔的容积匹配对应排量发动机的排气流量，避免腔体过小导致排气背压过高影响动力输出，也不会因腔体过大占用过多安装空间。腔体内部分隔为多个不同容积的扩张室，通过穿孔管连通，穿孔的孔径与开孔率经过声学仿真计算，可针对性覆盖发动机常用转速区间的排气噪声频率，同时配合腔体内填充的吸声材料，

　　对中高频噪声进行有效吸收。安装边界方面，整体结构的径向尺寸控制在常规底盘布置的预留空间范围内，弯管的伸出长度可适配不同车型的排气布局，箍带支架的位置可根据实际安装需求做小幅调整，适配不同机架的安装孔位间距。实际使用中，该结构可将排气噪声降低25-30分贝，同时将排气背压控制在发动机允许的限值内，不会对动力输出造成明显影响，外部箍带采用不锈钢材质，可抵御行车过程中的泥水、盐雾腐蚀，提升部件的使用寿命。
