凸轮从动件传动组件结构设计

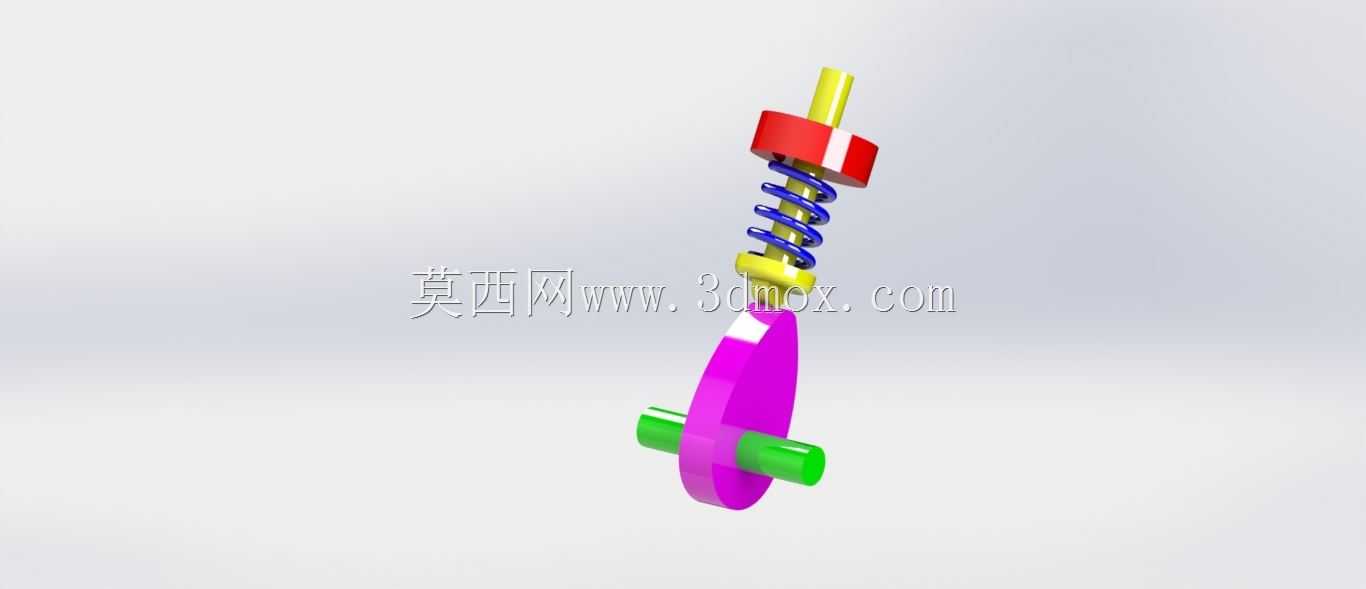

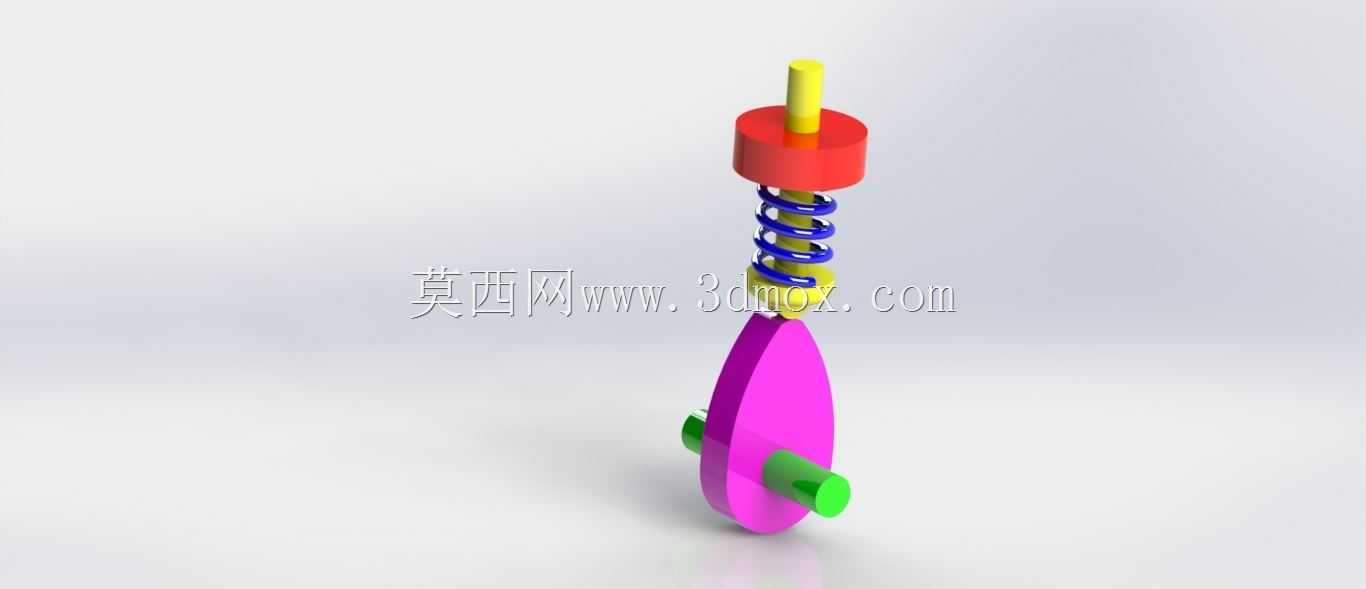

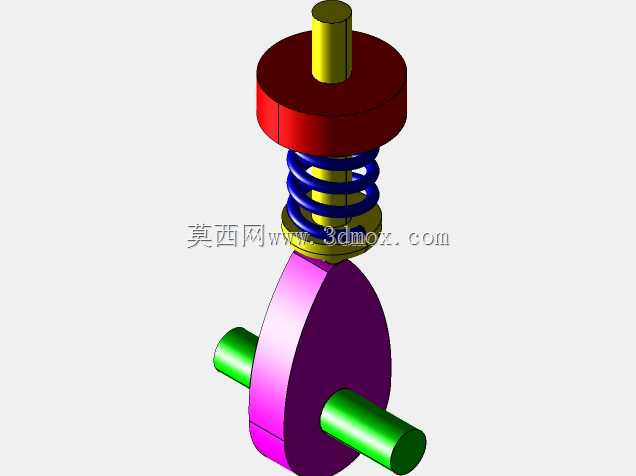

　　这套凸轮从动件组件是自动化传动链路里的核心执行单元，常见于轻工包装设备、小型自动化送料机构、精密检测工位的间歇动作模块中，承担把凸轮的连续回转运动转化为从动件端的规律往复直线动作的功能，在需要定时抬升、定距推送、周期压紧的工位上适配性极强。从结构组成来看，组件包含盘形凸轮基体、横向支撑销轴、带导向杆的从动件顶块、复位压缩弹簧、端部限位挡圈几个核心部分，盘形凸轮的轮廓曲线根据从动件的运动行程、动作时序做了对应拟合，能保证从动件在推程阶段平稳抬升，回程阶段依靠弹簧预紧力始终贴合凸轮轮廓，不会出现脱开、跳顿的情况。设计过程中优先考虑了安装边界的适配性，横向销轴的直径、伸出长度做了标准化处理，能直接适配常规的安装座孔位，

　　不需要额外做转接加工；从动件顶部的导向杆直径与配套导向套的公差带选了H7/g6的间隙配合，既保证往复运动的顺滑度，又能控制径向窜动量在0.02mm以内，避免动作过程中出现卡滞。复位弹簧的选型匹配了从动件的整体重量、动作频率以及工作端需要的顶紧力，弹簧的线径、有效圈数经过反复校核，在保证足够复位拉力的前提下，不会因为弹簧刚度过大导致凸轮轮廓磨损过快，也不会因为刚度过小出现回程滞后的问题。凸轮与销轴的连接采用了扁位定位加顶丝锁紧的方式，装配时可以方便调整凸轮的初始安装角度，匹配不同设备的动作时序要求，不需要额外加工复杂的定位结构。从动件与凸轮接触的端部做了圆弧过渡处理，把接触形式从面接触优化为线接触，降低接触应力的同时，

　　减少长期运行的磨损量，延长组件的整体维护周期。整个组件的装配逻辑遵循了易拆装的原则，所有零件都可以从端部依次拆解，更换易损件时不需要整体拆卸安装基座，日常维护的操作门槛很低。在实际工况适配中，这套组件可以满足每分钟60-120次的往复动作频率，工作环境温度在-10℃到60℃区间内都能稳定运行，不需要额外添加复杂的润滑结构，定期在接触部位涂抹润滑脂即可保证长期运行的稳定性。
