指针式圆形压力表结构三维数模

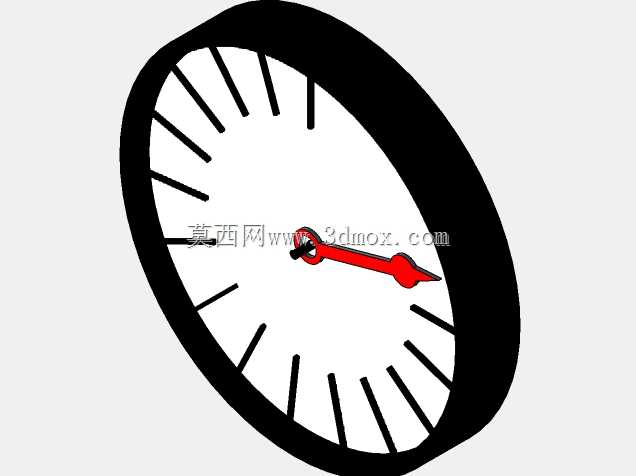

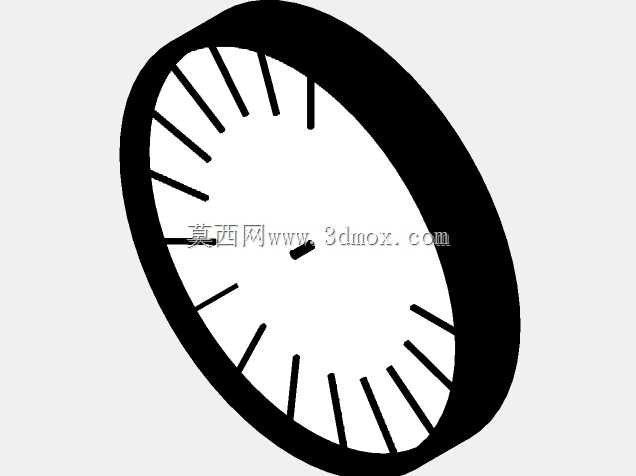

　　这款指针式圆形测压仪表，在工业现场的流体管路监测场景中应用极广，从液压站的油压回路、车间压缩空气支管路，到化工制程的流体输送管线、供水系统的压力节点，都能见到这类仪表的安装位。日常运维中，运维人员无需外接电源，仅通过表盘指针的偏转位置，就能快速读取管路内的实时压力值，判断管路是否存在超压、欠压或者泄漏隐患，是工业现场最基础也最可靠的压力直读监测部件。从结构设计来看，这款模型还原了径向安装型压力表的典型特征：圆形黑色表壳做了包边处理，既可以保护内部的波登管、传动齿轮组等核心测压元件，也能避免现场磕碰损坏表盘刻度；白色表盘上均匀分布的刻度线，对应不同的压力量程区间，红色指针通过中心轴与内部传动机构相连，当被测介质进入表内的弹性元件腔室，

　　弹性元件产生的形变通过齿轮放大机构传递到指针轴，带动指针偏转对应角度，直接在表盘上指示出实际压力值。设计这类仪表的三维数模时，首先要明确安装边界：常规同规格径向压力表的表壳直径多为60mm、100mm等标准尺寸，背部的外螺纹接头为标准管螺纹，建模时需要预留足够的安装操作空间，尤其是接头与管路连接的位置，要避开周边的管路支架、阀件，避免安装时扳手操作空间不足；表壳的厚度方向也要考虑现场的布线、相邻部件的间距，防止安装后表门无法正常开启或者与周边部件产生干涉。从功能特性上，这类机械式压力表无需供电，完全依靠介质压力驱动机械结构完成指示，抗干扰能力强，在强电磁干扰的车间现场也能稳定工作，相比电子压力传感器，它的读数直观，故障点少，

　　适合长期在恶劣工业环境下服役。建模过程中，表盘的刻度分布需要严格对应标准压力表的量程分度，指针的转动轴心要与表盘中心完全同轴，避免出现指示偏差；表壳的边缘做了圆弧过渡处理，既符合工业仪表的安全设计要求，也能减少积尘，方便日常擦拭维护。在设备选型配套时，这类压力表通常会搭配表弯、截止阀一同安装，表弯可以缓冲介质的瞬间压力冲击，避免指针频繁大幅摆动损坏内部齿轮结构，截止阀则方便后期更换压力表时无需排空整个管路的介质，减少运维工作量。建模时也需要考虑这些配套附件的安装接口尺寸，确保接头螺纹规格与配套阀件、表弯完全匹配，避免现场安装时出现螺纹不配套的问题。
