2.5D机加工练习用传感器壳体结构

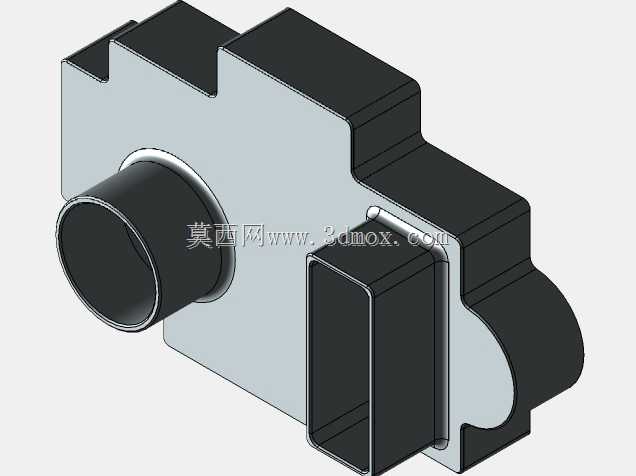

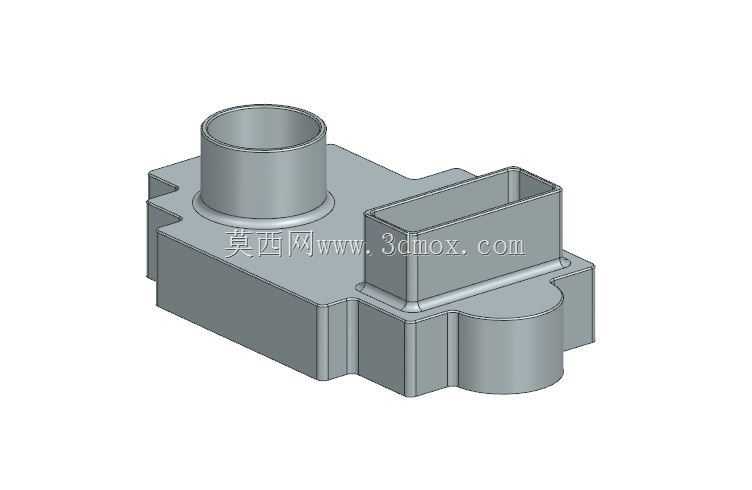

　　这款壳体零件主要面向传感器类产品的封装防护需求，在工业测控、汽车电子、环境监测等场景中，这类壳体承担着保护内部传感元件、隔绝外界粉尘水汽干扰、保障信号采集稳定性的核心作用，同时需要兼顾与外部管路、接插件的对接适配性，是传感类产品落地应用中不可或缺的结构载体。从结构设计逻辑来看，整体采用多凸台组合的异形布局，顶部设置的圆柱形凸台用于对接气路或液路管路，侧面的方形敞口结构用于安装电路接插件，实现内部传感模块与外部控制系统的信号连通，底部的半圆柱凸台则对应内部元件的定位支撑，各结构之间通过圆角过渡，既避免加工过程中的应力集中，也能减少组装时的锐边磕碰风险。在加工边界设计上，整体外形的长宽高比例适配常规2.5轴机床的加工行程，

　　无需多轴联动即可完成全部特征加工，各凸台的高度差控制在合理范围内，加工时可通过一次装夹完成顶面、侧面主要特征的铣削，减少二次装夹带来的定位误差；安装面的平面度预留了精加工余量，对接部位的同轴度、垂直度公差可通过常规铣削工艺保证，适合作为手动编程或CAM自动编程的入门练习案例。实际加工过程中，可先通过面铣完成基准面的加工，再依次完成各凸台轮廓的粗铣、精铣，方形接插口的内侧特征可通过合适直径的立铣刀走轮廓加工实现，圆柱凸台的外圆可采用螺旋下刀的方式逐层铣削成型，各部位的壁厚保持均匀，避免加工后出现应力变形，同时也能满足传感器产品轻量化的设计要求。这类零件的结构特征覆盖了2.5D加工中常见的凸台、槽腔、圆弧过渡、垂直侧壁等典型要素，

　　没有复杂的曲面特征，编程时不需要进行多轴刀轴控制，能够帮助初学者快速掌握铣削加工的走刀逻辑、参数设置思路，理解不同结构特征对应的加工工艺选择，在练习过程中熟悉从图纸分析、工艺规划到刀路生成的完整流程，为后续更复杂零件的加工编程打下基础。
