商用及工业场景T型燃烧装置结构

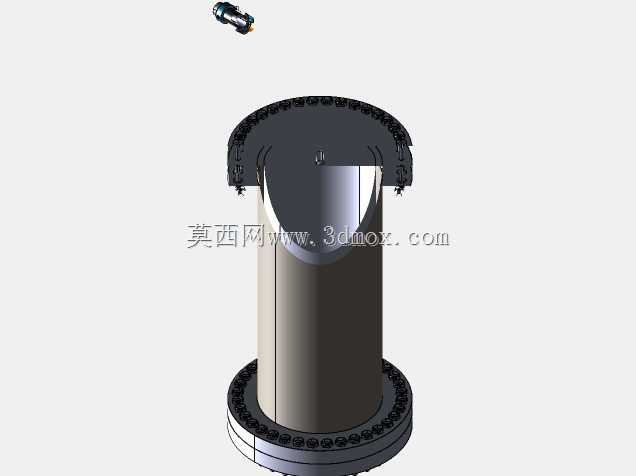

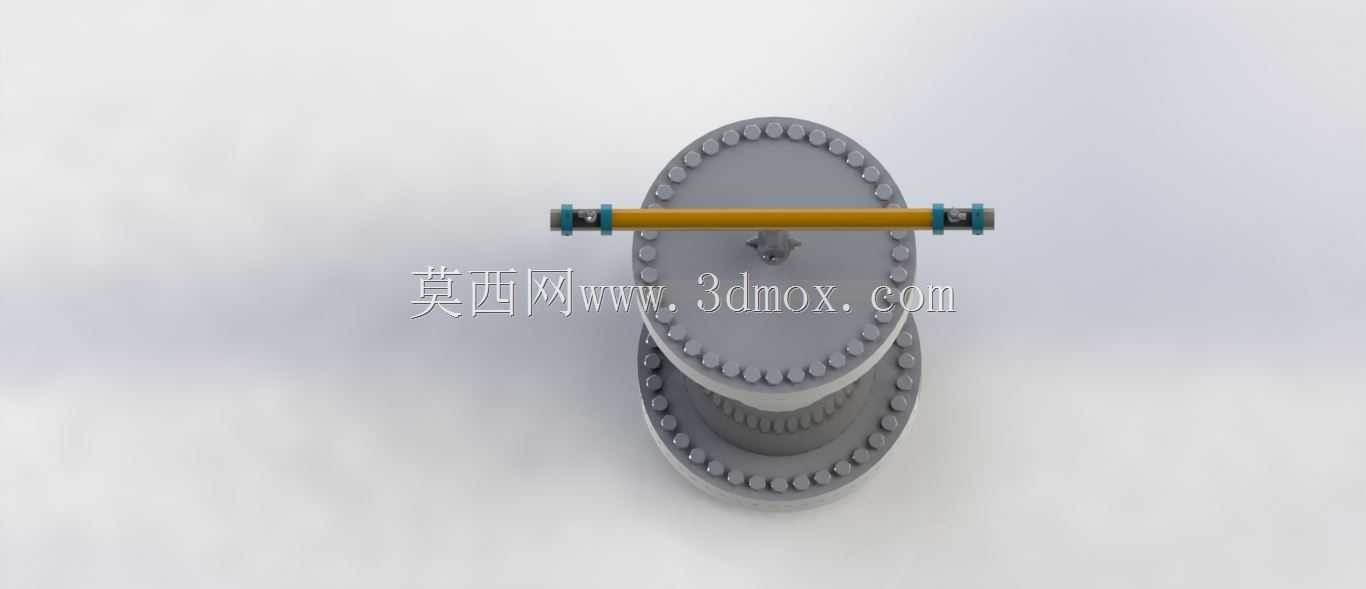

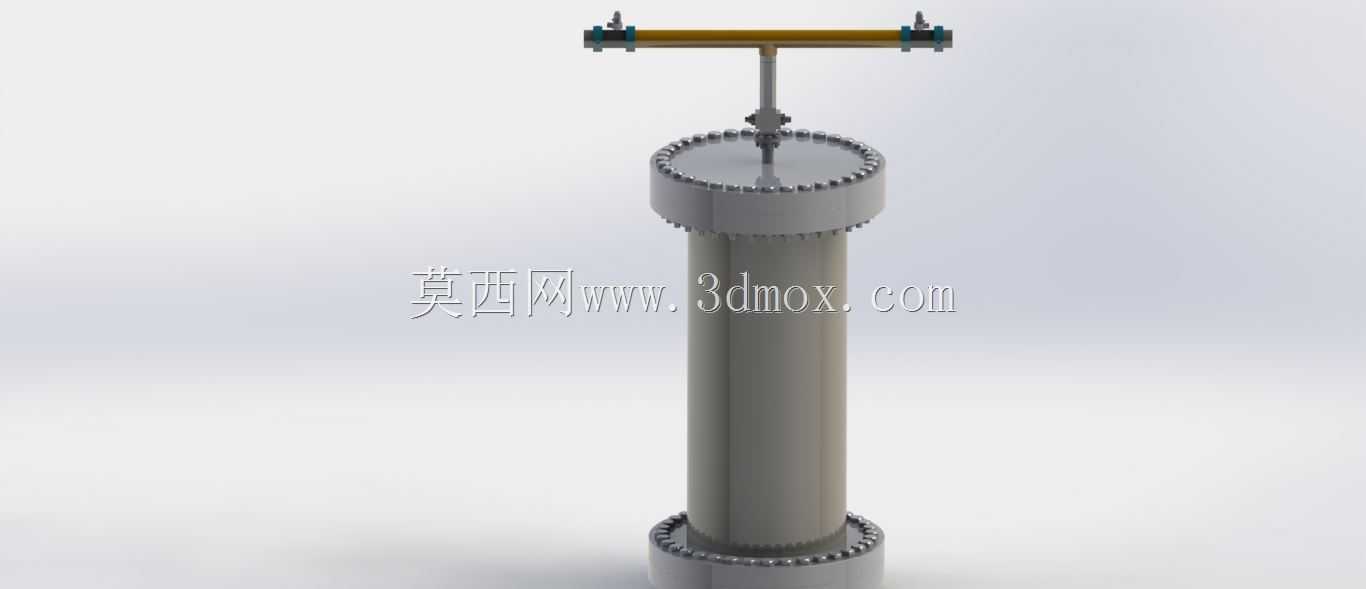

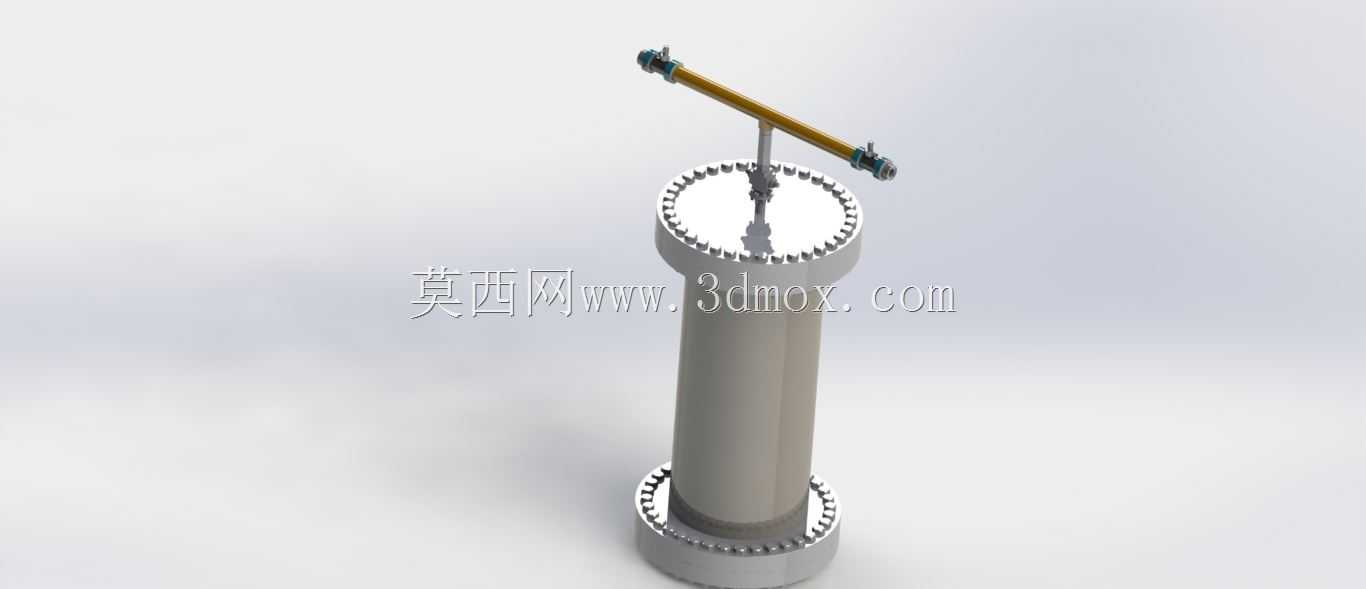

　　这套T型燃烧组件的结构设计，首先围绕餐饮后厨与中小型工业供热场景的实际安装痛点展开，主体立式支撑柱采用等径直筒结构，上下两端均配置带螺栓孔的法兰连接盘，安装时可直接对接炉膛顶部的预留安装位，无需额外加工转接支架，法兰盘的螺栓孔采用均布排布设计，适配多数常规商用灶具、小型工业加热炉的安装孔距，支撑柱的高度预留了足够的燃气混合腔空间，可保证燃气与空气在柱体内充分预混，避免燃烧时出现黄焰、回火等问题。横向布置的T型喷管段采用等径长管结构，两端对称设置燃气喷嘴接口，可同时接入两路燃气供给，也可根据实际供热需求单侧供气，喷管与立式支撑柱的连接位置采用加强筋结构加固，避免长期高温工作下连接位置出现形变开裂，喷管表面均匀排布多组出火孔，

　　孔位角度经过调校，可让火焰呈面状均匀覆盖加热区域，不会出现局部过热的情况。设计过程中优先考虑了设备的维护便捷性，喷管与支撑柱的连接采用可拆式密封结构，后期清理喷管内积碳、更换密封件时无需整体拆解燃烧器，仅需拆下横向喷管即可完成维护作业，支撑柱下部的法兰盘同时兼顾密封与定位作用，安装时可快速对准炉膛中心位置，减少现场安装的调校时间。从安装边界来看，整套组件的横向跨度适配直径0.8米至1.2米的圆形炉膛，立式支撑柱的长度可根据炉膛深度做适配调整，不会出现喷管位置过高导致热量散失、或是位置过低导致火焰直接冲刷炉底的问题。在工业应用场景中，这套组件可适配小型热处理炉、烘干设备的供热单元，在餐饮场景中可作为大型商用炒灶、蒸箱的燃烧核心，

　　结构上没有冗余的复杂部件，整体刚性足够承受长期高温工作的热应力，喷管两端的接口采用标准管螺纹设计，可直接对接市面上常规的燃气供气管路，无需定制转接头。燃烧工作时，预混后的燃气从横向喷管的出火孔均匀喷出，形成的环形火焰面可让被加热物体受热更均匀，相比单喷嘴燃烧器，供热效率提升明显，同时T型的结构布局让燃气流动路径更顺畅，供气阻力更小，可适配低压燃气供给场景，不会出现供气压力不足导致的火焰疲软问题。
