曲柄滑块运动转换机构三维结构

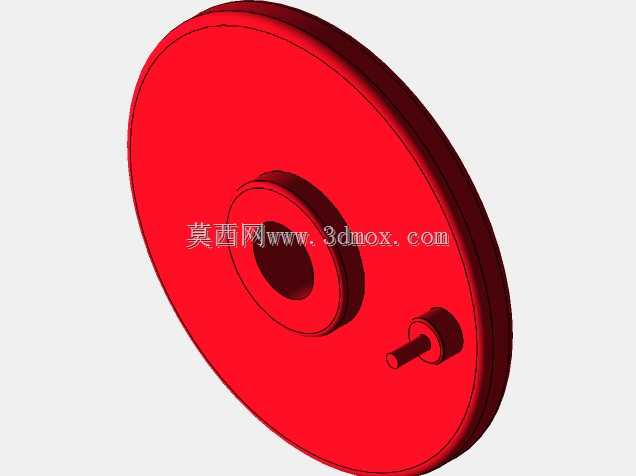

　　这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲压设备、往复泵、内燃机主体结构、小型送料机构里都能见到它的衍生设计，核心作用是把曲柄端的连续回转运动，通过刚性连杆转化为滑块端的直线往复动作，反过来也能承接滑块端的直线驱动力，反向驱动曲柄完成持续回转，双向传动的适配性让它在各类通用设备里的应用覆盖率极高。从结构设计逻辑来看，这套模型的曲柄盘采用了带中心安装孔的圆盘式结构，中心孔预留了与动力输出轴配合的公差间隙，盘体边缘的偏心销孔位置经过运动行程核算，偏心距直接决定滑块端的往复行程上限，设计时需要结合目标设备的动作行程要求，调整偏心距参数，同时要核算销孔位置的剪切应力，避免高速运转时连杆连接位出现疲劳断裂。

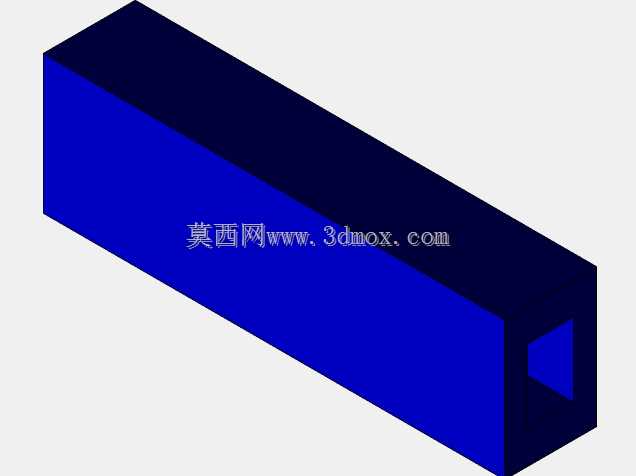

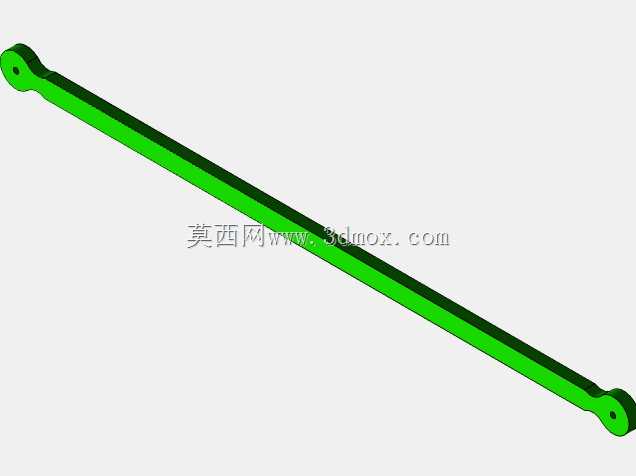

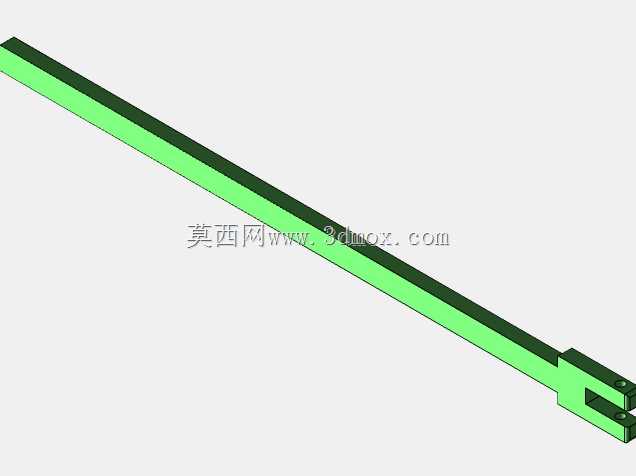

　　连杆部分采用了等截面长杆结构，两端分别做了与曲柄销、滑块销配合的铰接孔位，铰接位预留了标准轴承的安装空间，实际装配时可以加装滑动轴承或者滚针轴承，降低往复摆动过程中的摩擦损耗，杆身的截面尺寸经过刚性校核，在最大推拉力负载下不会出现压杆失稳或者弯曲变形的情况，杆长参数需要和曲柄偏心距匹配，避免出现传动死点，或者滑块运动过程中出现卡滞、行程超差的问题。滑块部分的导向结构在建模时预留了与线性导轨配合的安装基准面，实际应用中可以根据负载大小选择适配的导轨规格，轻载场景下可以直接采用光杆导向，重载场景则需要搭配矩形直线导轨，保证往复运动的直线精度。安装边界方面，整套机构的安装基准集中在曲柄的回转支撑座、滑块的导向基座两个部分，

　　两个安装位的相对位置公差需要严格控制，保证曲柄回转中心与滑块运动方向的垂直度，避免运转过程中出现额外的侧向力，加剧铰接位和导向位的磨损。不同应用场景下的参数调整逻辑也有区别，用在冲压设备上时，会适当加大曲柄偏心距提升滑块行程，同时强化连杆和滑块的结构刚性，承受冲压瞬间的冲击负载；用在计量泵这类对行程精度要求高的设备上时，会缩小铰接位的配合间隙，提升各部件的加工精度，保证每次往复运动的行程一致性；用在内燃机主体结构上时，会在滑块位置集成活塞结构，配合缸体完成密闭空间内的容积变化，实现动力的输出。建模过程中已经把各部件的装配干涉做了全行程校验，从曲柄回转0度到360度的全运动周期内，连杆、曲柄、滑块之间不会出现运动干涉，铰接位的转动间隙也按照常规传动要求做了预留，结构设计从业者可以直接在这个基础模型上调整参数，适配自己的设备设计需求，不需要从零开始搭建基础运动结构，能大幅缩短前期方案设计的建模周期。
