风管系统用90度弯角L型连接管件

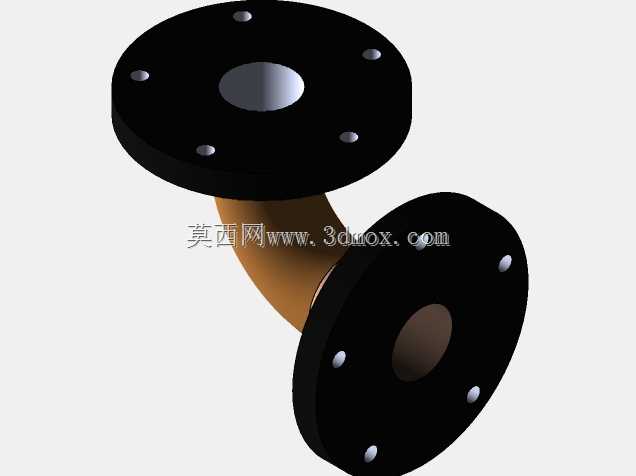

　　在通风除尘、工艺排风、空调送风这类涉及风管布设的工程场景里，管路走向往往无法全程保持直线排布，遇到需要垂直转向的节点时，这类带双法兰结构的L型连接管就是核心的转向衔接构件。不同于普通薄铁皮咬口制作的风管弯头，这款构件采用一体化弯管主体搭配两端固定法兰的结构，整体刚性更强，适合用在管路振动较大、需要频繁拆装维护、或者承压要求高于普通通风管路的管段上。从结构设计逻辑来看，弯管段的曲率半径经过合理取值，既不会因为曲率过小造成风阻陡增、引发管路局部啸叫和压损过大的问题，也不会因为曲率过大占用过多安装空间，给现场布管留出足够的调整余量。两端的法兰盘采用圆盘式结构，盘面上均匀分布安装孔位，孔位的节圆直径、

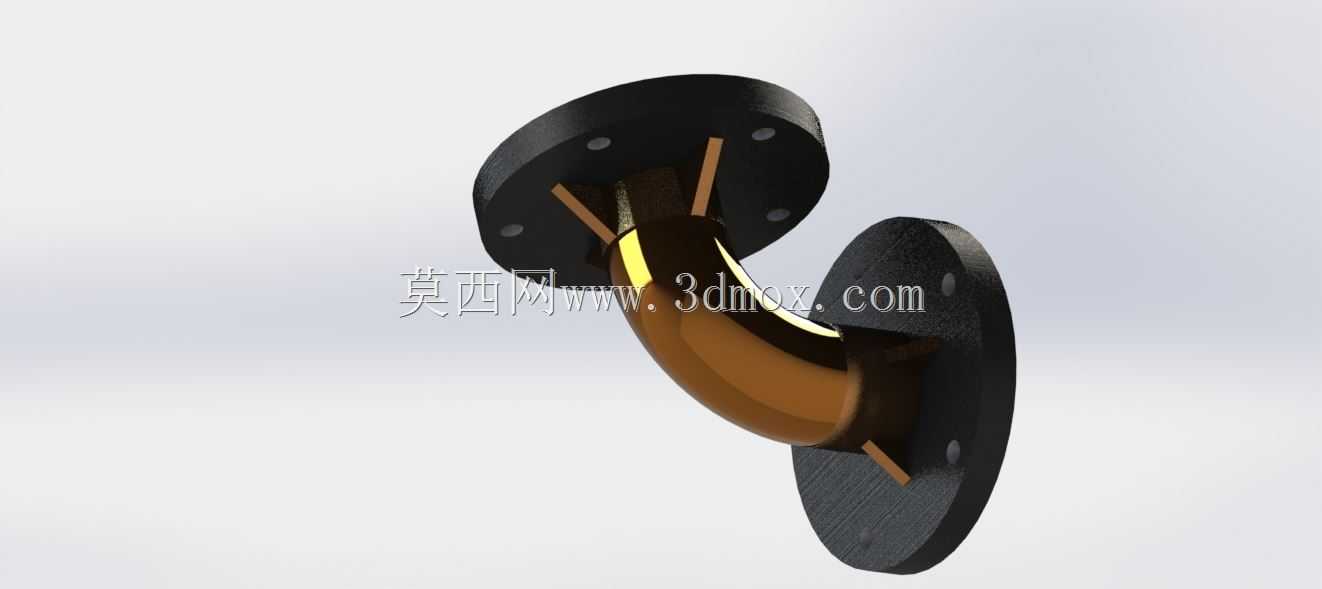

　　孔径大小都匹配常规通风管路的法兰连接标准，现场安装时不需要额外做孔位适配，直接搭配密封垫片穿入螺栓即可完成固定，能有效保证衔接处的密封性能，减少漏风损耗。弯管主体和两端法兰的衔接位置做了加强筋支撑，避免长期受管路应力、风压波动影响出现焊缝开裂或者法兰变形的问题。从安装边界来看，两个法兰端面分别朝向互相垂直的两个方向，安装前需要提前核对两端对接管路的中心距，确保法兰对接面和管路端面完全贴合，避免强行对位造成的安装应力，长期使用下会加速密封垫老化。这类构件常被用在设备出风口的转向衔接段、车间除尘管路的垂直转向节点、恒温恒湿系统的风管转角位置，相比现场手工敲制的弯头，预制好的标准件一致性更好，安装效率更高，内管壁光滑无拼接缝隙，风阻更小，

　　不容易在转角位置积留粉尘杂物，后期维护清理的难度也更低。设计过程中还考虑了不同场景的适配性，法兰盘的厚度足以承受常规螺栓的锁紧力矩，不会因为拧紧螺栓出现法兰盘翘曲的问题，弯管段的壁厚也满足常规通风系统的承压要求，即使是带有一定腐蚀性的工艺排风场景，只要做对应的表面防腐处理就可以直接使用。
