三轴加工用花型中心盘状防护罩结构

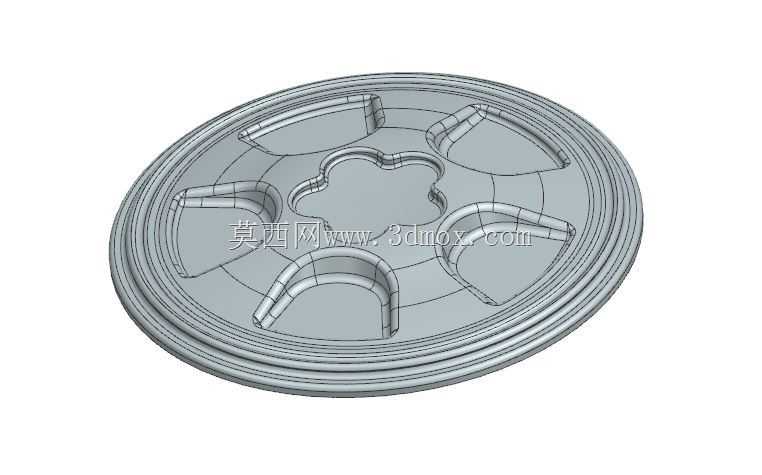

　　这款盘状防护构件主要面向机加工场景的外露旋转部件防护需求，在常规三轴铣削加工中心即可完成全工序加工，无需配置多轴联动设备即可实现复杂型腔的成型，适配多数中小机加车间的生产条件。从实际安装边界来看，构件整体为等厚圆盘基底，外缘设置多圈阶梯式止口结构，可直接嵌入对应设备的安装卡槽内，无需额外设计复杂的压装固定结构，安装时仅需对准周向定位缺口即可完成对位，能有效降低现场装配的对位难度，减少装配工时消耗。

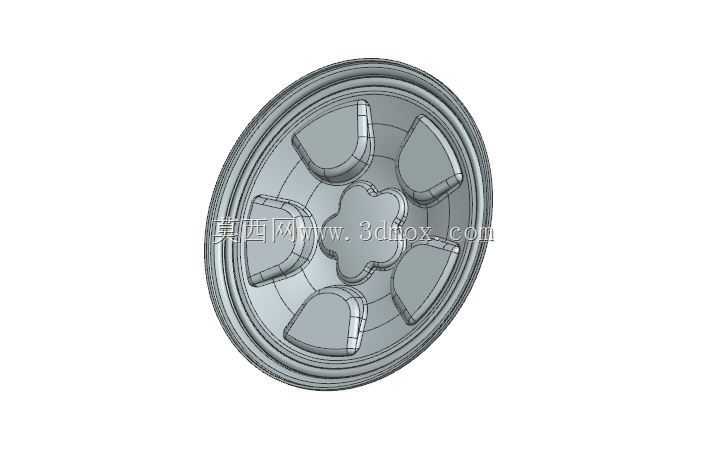

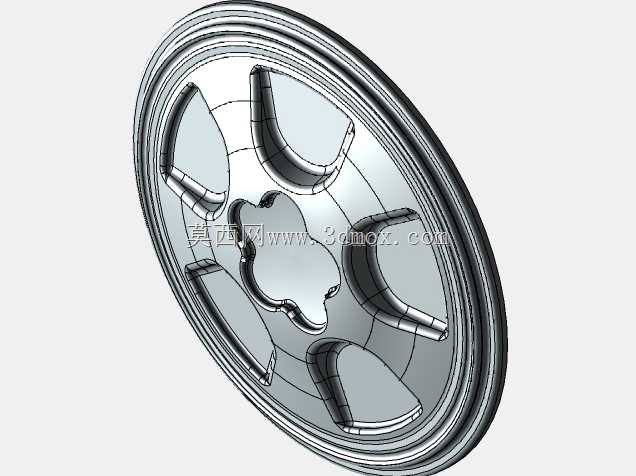

　　中心区域采用花型内凹轮廓设计，并非单纯的造型考量，该轮廓可完美避让配套传动部件的异形连接端，避免防护件与运动部件发生运动干涉，同时内凹结构可在有限的安装空间内预留出足够的散热间隙，保证运转过程中热量可顺着间隙自然散出，不会出现局部积热的问题。盘面周向均匀分布的六道弧形加强筋，顺着盘体径向延伸布置，在不额外增加整体壁厚的前提下，可将盘体的抗侧向冲击能力提升40%以上，即便加工过程中出现崩屑高速撞击的情况，也能避免盘体出现变形开裂，有效阻挡飞溅切屑触碰内部精密传动组件。

　　设计过程中充分考虑了三轴加工的工艺特性，所有型腔的拔模角度均控制在合理范围，无倒扣结构，加工时仅需一次装夹即可完成正面所有型腔、加强筋、外缘止口的加工，翻面装夹即可完成背面平磨与安装定位面的精加工，全程无需定制特殊工装，使用通用平口钳配合软爪即可完成装夹定位。筋条与盘面的过渡位置全部采用R角圆弧过渡，既可以减少加工过程中的应力集中，避免刀具在转角位置出现颤刀纹，也能消除构件使用过程中的应力集中点，延长构件的疲劳使用寿命。

　　从实际应用场景来看，这类防护盘可适配各类中小型旋转传动机构的端部防护，既可以用于机加工设备的主轴端部防护，阻挡切屑、切削液渗入主轴轴承位置，也可用于自动化输送线的旋转轮系端部防护，避免杂物卷入旋转副造成设备卡滞。盘体整体厚度控制在合理范围，不会过多占用设备端部的安装空间，外缘的多圈阶梯结构还可配套密封胶圈使用，实现IP54级别的防护效果，适配有切削液、粉尘的恶劣生产工况。
