四缸发动机等长排气歧管结构设计

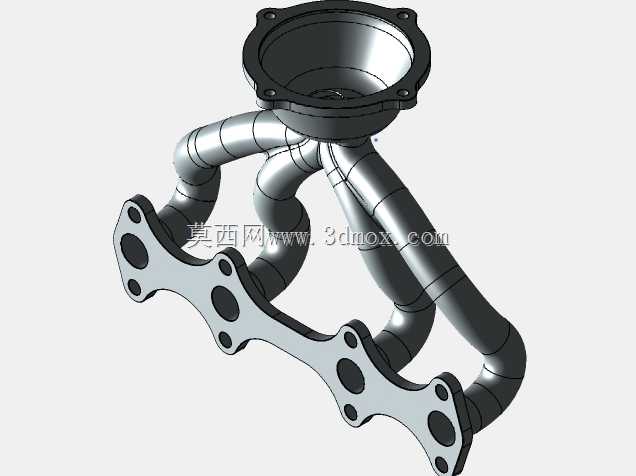

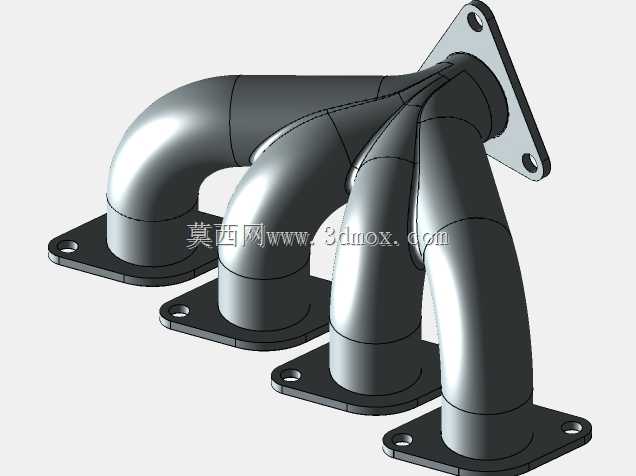

　　这款排气歧管是直列四缸内燃机排气系统的核心导流部件，主要承担将各气缸燃烧后产生的高温废气有序汇集、输送至下游三元催化器及排气尾管的作用，在乘用车、小型工程机械用汽油发动机上应用广泛，其结构设计直接影响发动机排气背压、各缸排气均匀性，进而关联到动力输出效率与排放表现。从结构设计逻辑来看，该歧管采用四支等长弯曲支管汇合至单出气口的布局，支管弯曲弧度经过反复校核，既保证各缸排气路径长度一致，避免各缸排气脉冲相互干扰造成的排气不畅问题，同时也规避了支管之间的空间干涉，适配发动机舱内紧凑的安装空间。进气侧采用一体化成型的四孔法兰安装面，法兰面厚度预留了足够的精加工余量，每个气缸对应气道周围均匀布置螺栓过孔，

　　安装时可通过缸盖侧的定位销完成初定位，配合金属密封垫片实现高温高压废气的密封，避免漏气问题。出气端采用带螺栓孔的圆形法兰结构，可直接对接三元催化器进气端接口，法兰端面的平面度要求控制在0.1mm以内，防止高温工况下出现密封失效。作为典型的铸件加工零件，该歧管的毛坯采用耐高温铸铁材质铸造成型，毛坯阶段预留了统一的加工基准面，后续机加工环节需要通过专用机床夹具完成定位装夹，夹具设计时需要避开各支管的弯曲悬空部位，选择法兰端的毛坯面作为主要定位支撑点，配合辅助支撑顶紧支管外壁，避免加工过程中因切削力造成零件变形。加工工序上首先完成两端法兰面的铣削加工，保证法兰厚度与平面度符合要求，之后依次完成法兰面螺栓孔的钻削、孔口倒角工序，

　　最后对气道内壁的铸造残留飞边进行打磨处理，降低废气流通阻力。安装边界方面，进气侧法兰的孔位间距严格匹配对应排量直列四缸发动机的缸盖排气侧螺栓孔分布，出气端法兰的中心高度与发动机舱内催化器的安装高度适配，支管的外轮廓最大尺寸经过校核，不会与发动机周边的线束、冷却管路、防火墙部件发生运动干涉，同时支管外壁与周边部件预留了足够的隔热间隙，避免高温烘烤造成周边部件老化损坏。设计过程中还考虑了铸件的拔模斜度，支管外壁设置了合理的拔模角度，降低铸造脱模难度，同时各支管的弯曲半径控制在合理范围，避免过小弯曲半径造成铸造时砂芯断裂、气道内壁出现铸造缺陷的问题。
