起重作业用螺纹连接式吊钩结构设计

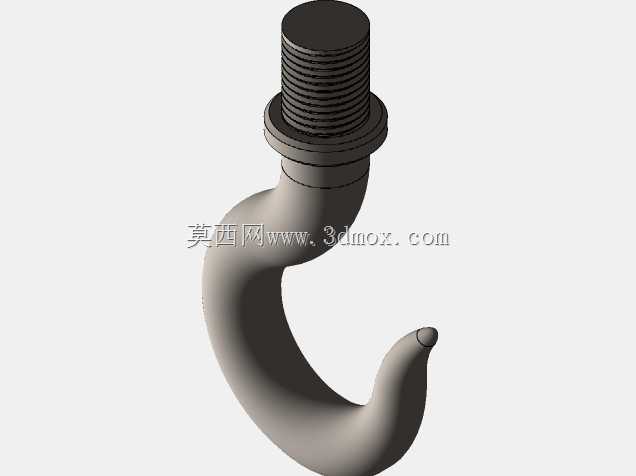

　　在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类高频重载起重作业场景里，吊钩是直接承接载荷、连接起升机构与被吊物的核心受力构件，其结构合理性直接决定起重作业的安全冗余与操作可靠性。这款吊钩采用上端外螺纹加定位轴肩的连接形式，区别于传统吊钩的铰接挂装结构，螺纹段可直接旋入起重滑车、电动葫芦的起升端连接座内，轴肩端面与连接座贴合后可实现轴向定位，无需额外设置横向销轴即可完成固定，能有效减少连接环节的装配间隙，避免起升、变幅过程中吊钩出现径向窜动，适配固定工位的定点起重吊装工况。从结构设计逻辑来看，钩身采用平滑过渡的大曲率弯弧构型，钩身截面从上端螺纹根部向下逐步过渡到圆弧段，再向钩尖位置均匀收窄，整个受力路径上没有突变的直角棱边，

　　可在额定载荷下将应力均匀分散到整个弯弧段，避免局部应力集中引发的塑性变形或断裂风险；钩尖位置做了圆弧收头处理，既可以在挂装吊索、吊装带时减少对索具的割损，也能避免尖锐钩头在作业过程中剐蹭工件表面或磕碰操作人员。安装边界方面，上端螺纹段的公称直径与配套起升机构的内螺纹接口完全匹配，轴肩的外径尺寸大于螺纹大径，装配到位后轴肩可承受全部轴向载荷，螺纹段仅需承担防松的预紧力，无需额外承受剪切载荷，装配时只需在螺纹段涂抹适量润滑脂后旋入到位，加装防松垫片即可完成安装，日常维护时可直接旋下更换磨损部件，无需拆解整个起升端总成。实际使用过程中，这种一体式锻造构型的吊钩相比拼接式吊钩，没有焊缝带来的强度薄弱点，可适配额定载荷范围内的散装物料吊斗、

　　钢结构构件、设备总成等多种被吊物的吊装需求，钩身的弯曲半径经过反复校核，挂装双肢吊索时两根吊索的夹角不会超过允许范围，可避免吊索受力不均引发的侧载风险；钩头开口尺寸经过优化，既可以顺利穿入不同规格的卸扣、吊装带环眼，也不会因为开口过大导致吊索在起升过程中意外脱钩，配合防脱卡舌使用时可进一步提升作业安全性。建模过程中对钩身的各个过渡圆角做了连续曲率处理，螺纹段的牙型采用标准普通三角螺纹，牙距与配套接口完全一致，轴肩端面的平面度公差控制在合理范围内，可保证装配后连接面完全贴合，不会出现偏载导致的螺纹受力不均问题。
