10吨级宽幅线圈吊运C形起重吊具

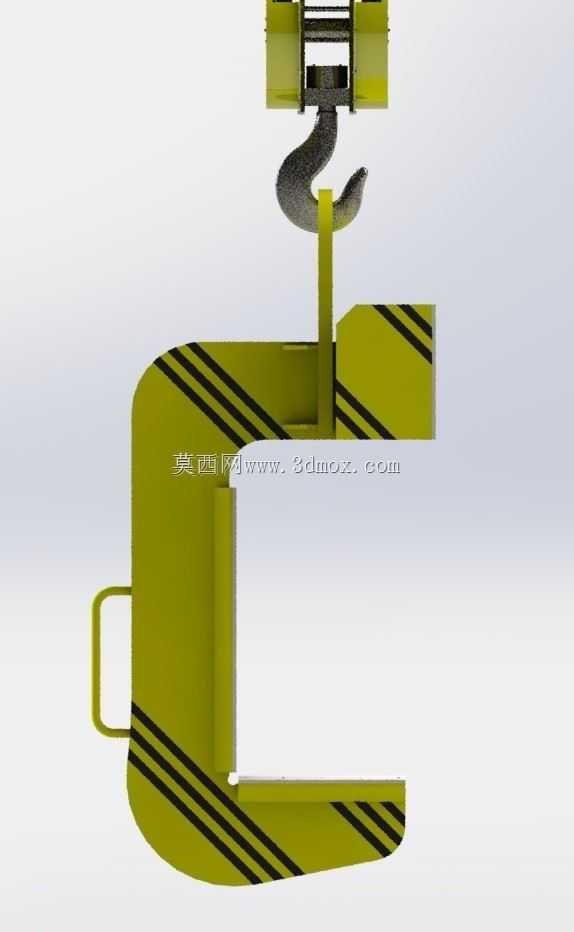

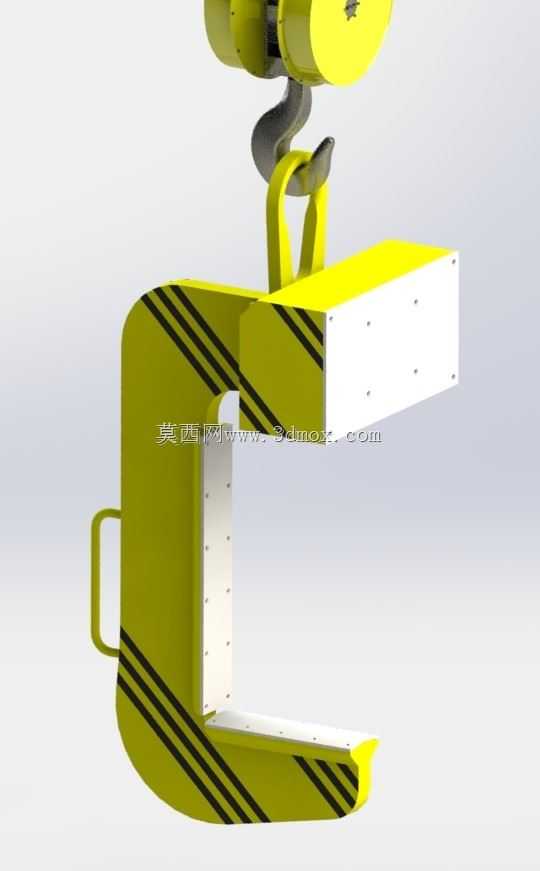

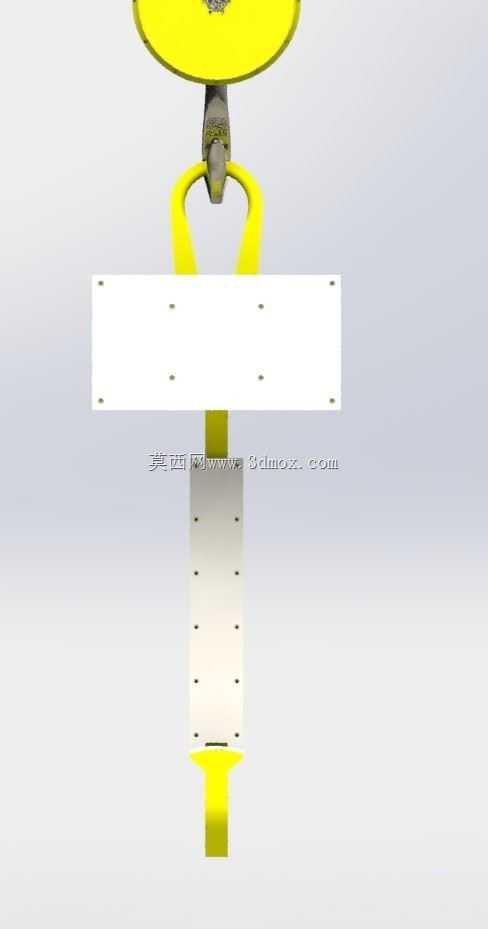

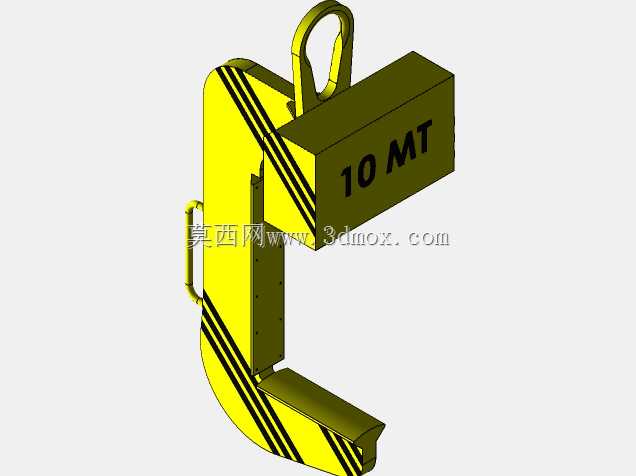

　　这款C形吊具主要面向冶金、线缆加工、钢材仓储等场景的宽幅钢卷、铜铝线圈卧式吊运作业，适配车间内桥式起重机、门式起重机的吊钩挂载需求，解决常规竖吊卷板吊具无法适配大宽度线圈、吊运过程中易剐蹭线圈端面的痛点。从结构设计来看，整体采用C形开口布局，上挂点直接对接起重机吊钩的吊环连接位，无需额外加装过渡连接件，挂载后吊具重心与线圈重心处于同一铅垂线上，可避免吊运过程中出现吊具倾斜、线圈滑脱的风险。吊具主体采用箱型焊接结构，主体受力板材选用低合金高强度结构钢，在保证整体结构刚度的前提下控制吊具自重，降低起重机的无效载荷占比。C形开口的内侧承托面做了加宽处理，承托宽度匹配大宽度线圈的轴向尺寸，承托面与线圈接触位置加装了高分子耐磨衬板，

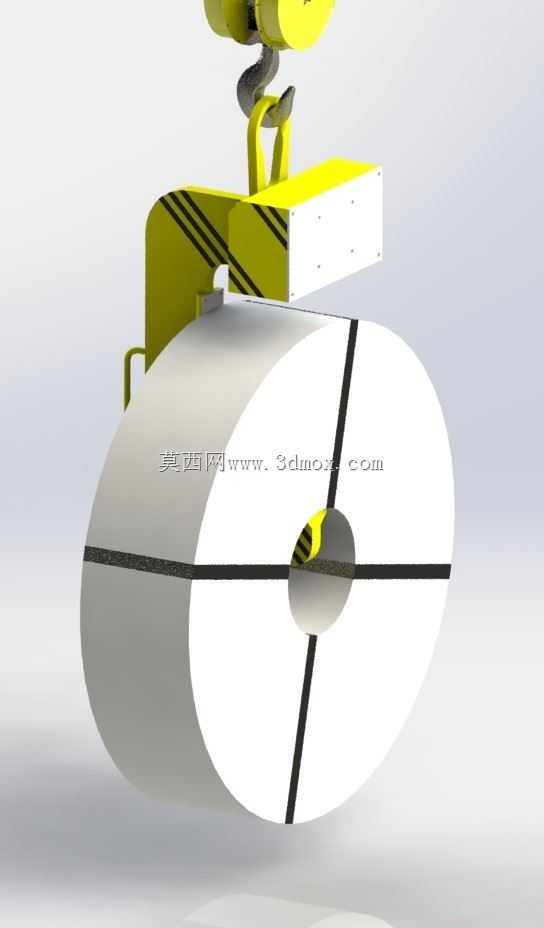

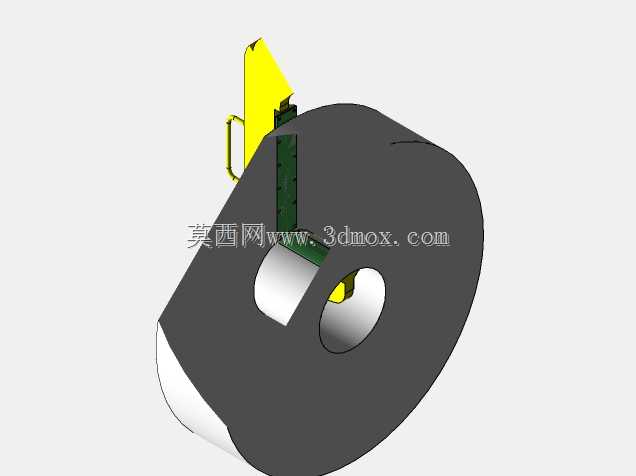

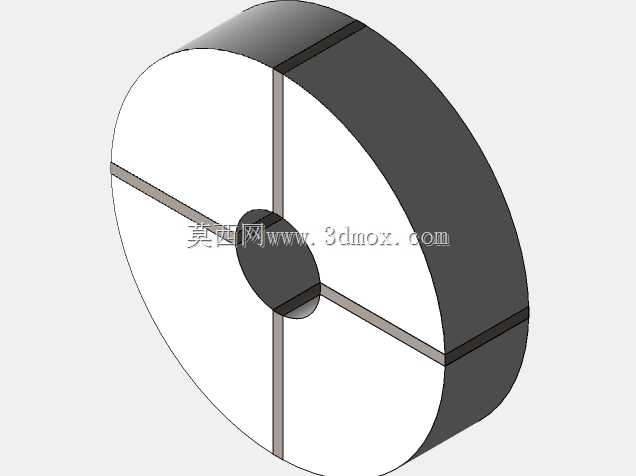

　　既可以避免刚性接触刮伤线圈表层的防锈层或绝缘层，也能增大接触面摩擦力，防止吊运过程中线圈沿轴向窜动。吊具侧面设置了手动拉环，方便地面作业人员在挂取、卸载线圈时调整吊具角度，无需直接触碰吊具主体，规避作业过程中的挤碰风险。上挂点的吊环做了圆弧过渡处理，可适配不同规格的起重机吊钩，挂接后吊钩与吊环的接触面积充足，不会出现应力集中导致的局部变形问题。吊具外侧喷涂了醒目的警示条纹，在车间作业环境下具备较高的辨识度，提醒周边作业人员注意吊运作业范围。从安装边界来看，吊具整体高度适配常规车间的起重作业净空要求，C形开口的深度与宽度匹配10吨级宽幅线圈的外径与轴向尺寸，挂接后线圈底部与吊具下承托面完全贴合，

　　上端面与吊具上横梁之间预留了足够的安全间隙，不会出现线圈挤压上横梁的情况。设计过程中针对吊具的受力工况做了全载荷仿真校验，在额定10吨载荷下，主体结构的最大变形量控制在许用挠度范围内，各焊接位置的应力值均低于材料许用应力，可满足长期重载循环作业的使用需求。吊具的整体重心经过精准配平，空载状态下可保持水平姿态，方便作业人员快速对位挂取线圈，无需额外调整吊具角度，能够有效提升单批次吊运作业的效率。
