航空用L型安装固定支架结构设计

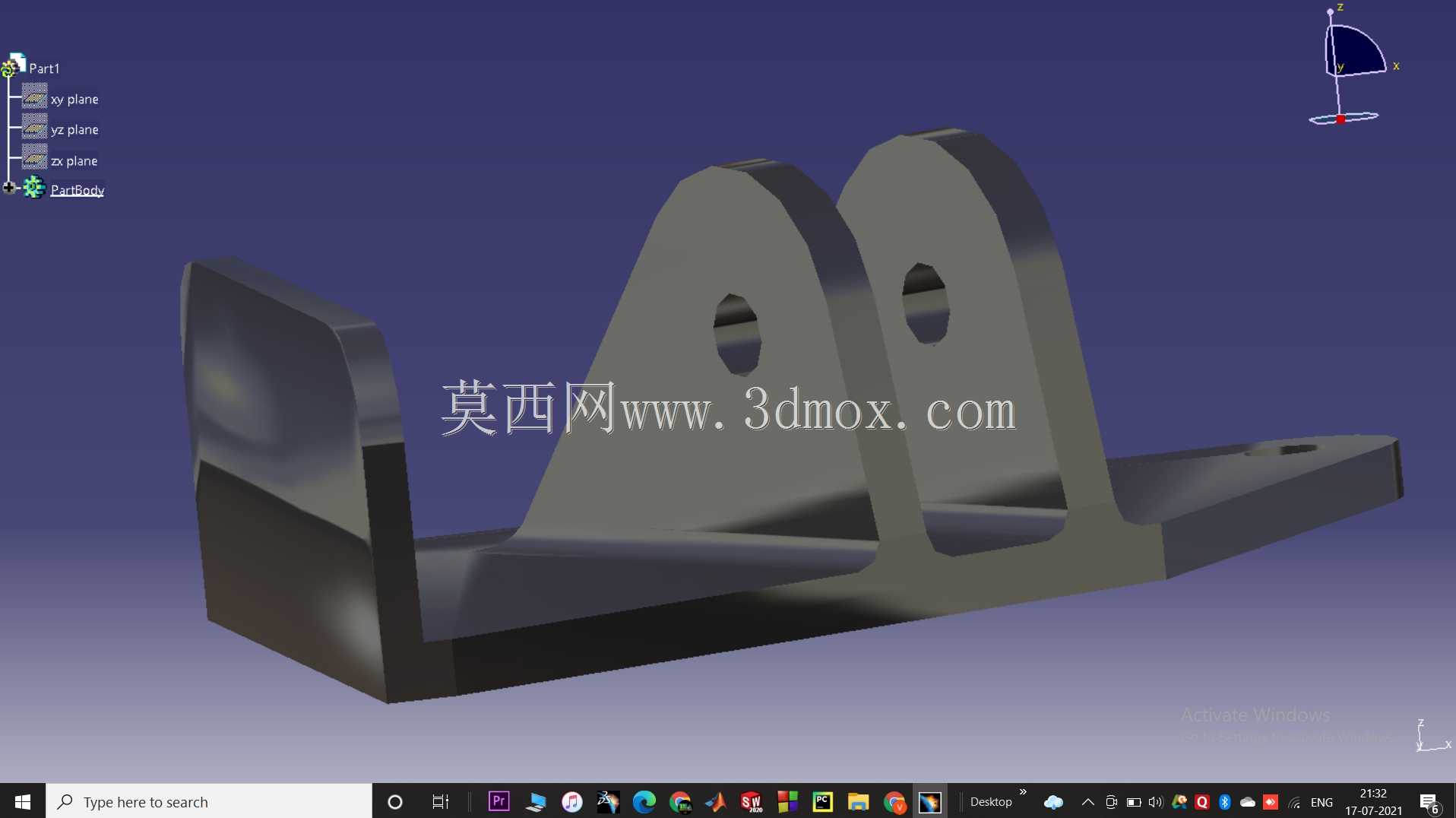

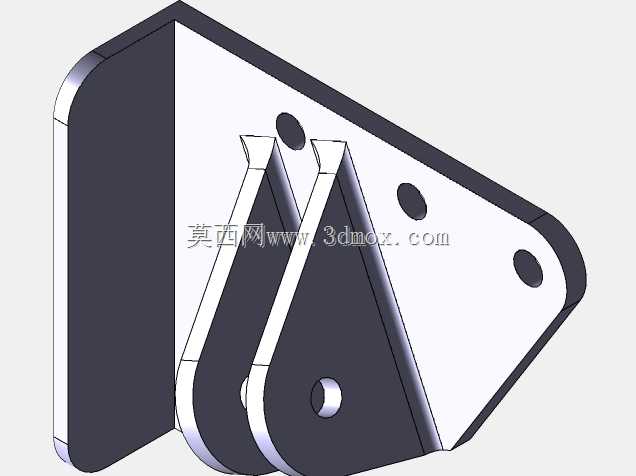

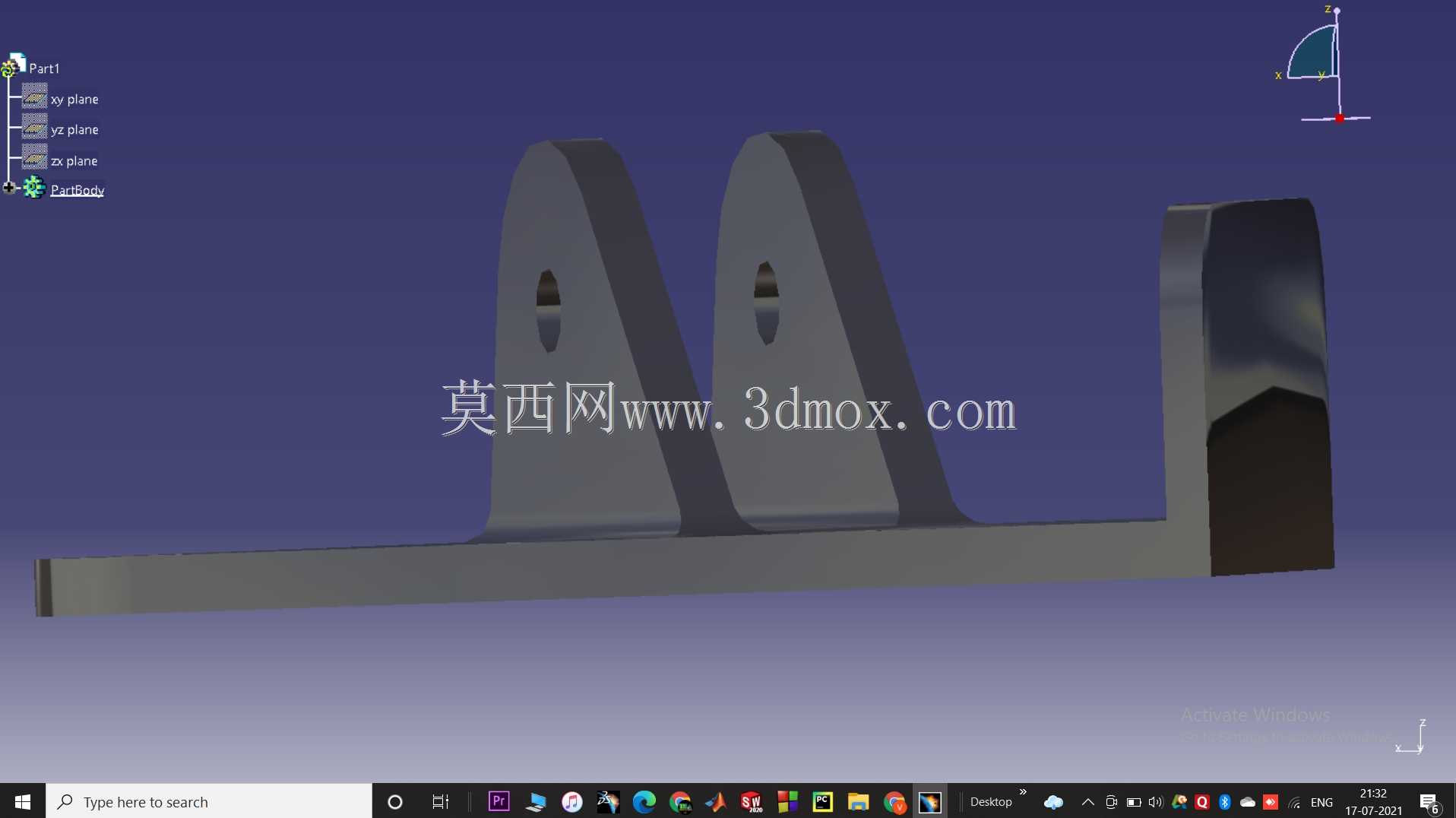

　　该支架主要应用于航空机载设备的安装固定场景，作为机载传感类元件与机身结构之间的连接承载部件，需要在飞行过程中承受交变振动载荷、加速度冲击以及温度循环带来的应力影响，因此结构设计阶段优先考虑了载荷传递路径的合理性，避免出现应力集中的薄弱区域。从结构形态来看，整体采用L型折弯式基体设计，竖直安装面用于和机身承力结构贴合固定，水平基面作为上部铰接结构的承载基础，两个立板平行布置在水平基面上，板上开设同轴铰接孔，用于穿装销轴实现被支撑部件的铰接连接，允许被连接件在一定角度范围内转动，适配机载设备的安装姿态调整需求。设计过程中，在竖直安装面与水平基面的转角位置设置了三角形加强筋，筋板同时连接竖直面、水平面以及两个铰接立板的侧部，

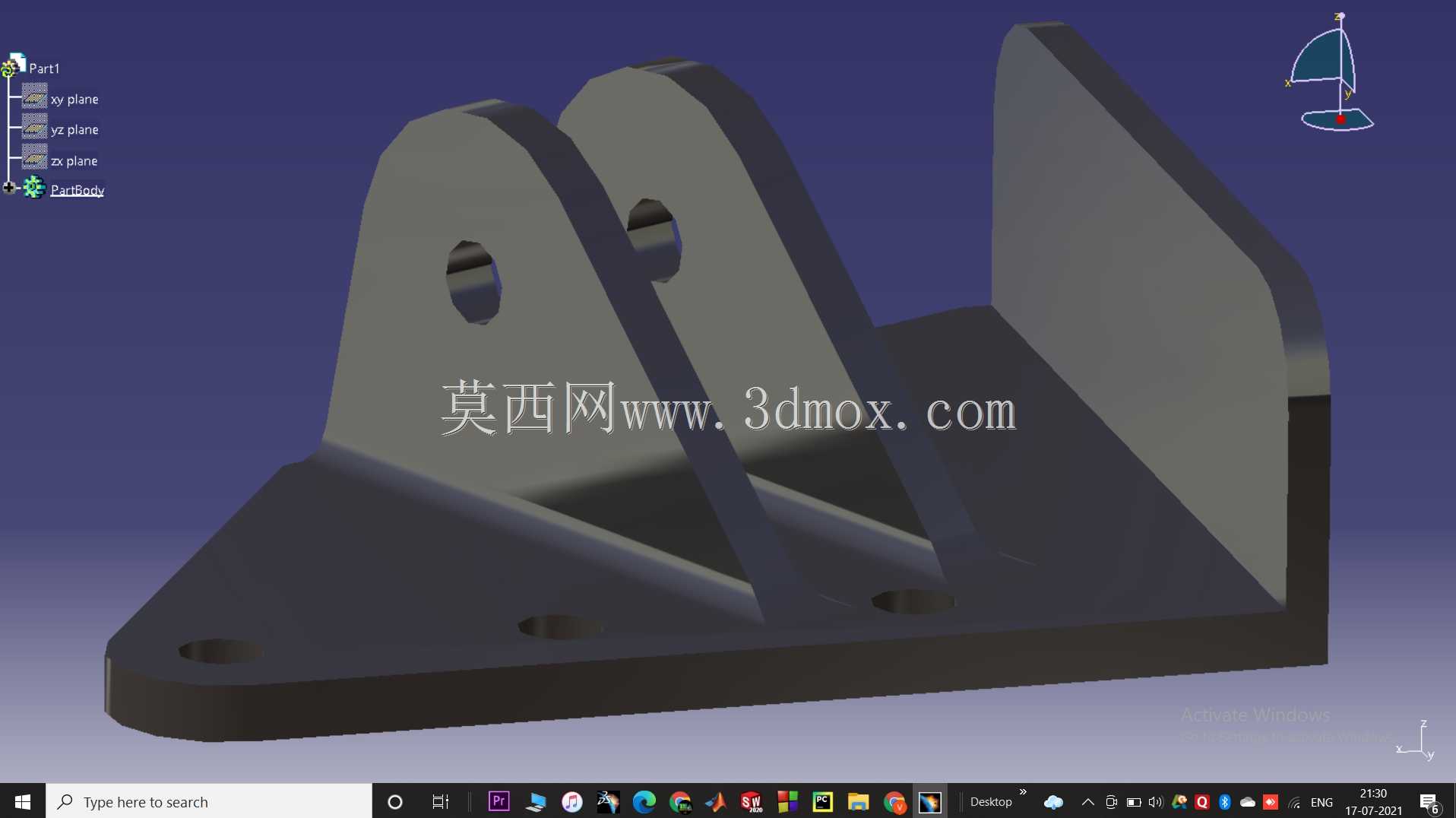

　　将铰接位置承受的径向载荷直接分流传递到竖直安装面的固定点上，避免水平基面在长期交变载荷下出现折弯变形。安装边界方面，水平基面上开设三个沉头安装孔，孔位呈三角形分布，可通过螺栓将支架整体固定在机身预设的安装基座上，沉头结构可避免螺栓头突出基面影响上部部件的转动行程；竖直安装面为平整贴合面，加工时需要保证平面度要求，确保安装后与机身结构面完全贴合，避免出现安装间隙导致的振动异响。铰接立板的厚度根据被支撑部件的最大载荷计算确定，两板之间的间距匹配被连接件的铰接端宽度，同轴孔的尺寸公差按照铰接配合要求设定，保证销轴穿装后转动顺畅无卡滞，同时控制径向间隙在合理范围内，避免飞行过程中出现过大的晃动量。结构的所有棱边均做了倒圆角处理，

　　一方面减少加工过程中的应力集中，另一方面避免尖锐棱边在装配过程中划伤操作人员或者损坏相邻部件的线缆、蒙皮等结构。整体结构没有多余的冗余设计，在满足承载强度和安装功能的前提下尽可能缩减了整体重量，符合航空零部件轻量化的设计要求，所有壁厚保持均匀，避免壁厚突变导致的铸造或者机加工过程中出现变形、缺陷等问题，可直接用于后续的工艺编制、样机加工以及装配验证环节。
