伯勒尔四英寸牵引引擎缸体结构设计

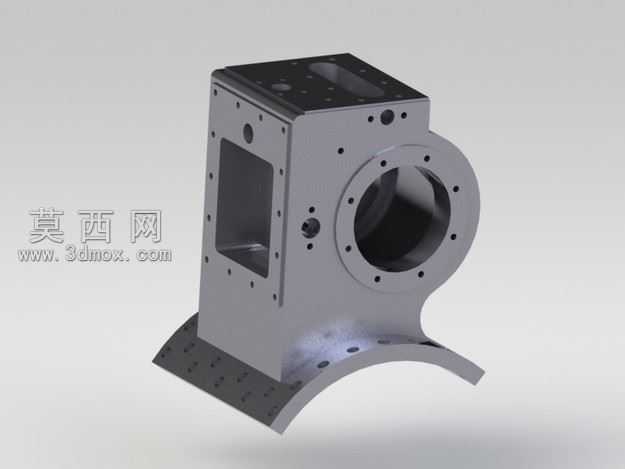

本作品为伯勒尔4英寸牵引引擎的核心缸体部件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺要求，对缸体各部位的尺寸公差、装配基准进行了精准定义。模型整体采用一体化立式结构设计，主体为中空腔体结构，侧面设置大尺寸圆形法兰装配面，法兰面均匀分布多组螺栓安装孔，用于与引擎侧盖、传动端部件完成密封装配，孔位排布经过同轴度校验，保证装配后部件的运行同轴度要求。缸体顶部为平面安装基面，开设多组不同规格的安装孔、定位槽与减重孔，既满足气门组件、供油管路、附属部件的安装固定需求，也通过合理的孔位布局降低缸体整体自重，同时避免应力集中问题。缸体底部采用弧形支撑底座结构，底座表面分布阵列式安装孔，可与牵引引擎的机架主体完成稳固连接，弧形结构的弧度经过力学仿真优化，能够有效分散引擎运行过程中产生的振动载荷，提升整体结构的抗疲劳性能。建模过程中对缸体内壁的型腔结构进行了精细化处理，预留了活塞往复运动的精准行程空间，同时在缸体侧壁开设观察窗口结构，方便后期装配调试与运行状态的检视。材质渲染方面采用了哑光黑色金属材质，还原了铸铁缸体的真实表面质感，对各加工面、孔位边缘进行了倒角与锐边处理，符合实际机械加工的工艺规范，整体结构兼顾了装配实用性、结构强度与轻量化设计要求，可用于牵引引擎的结构验证、装配模拟以及相关机械结构的教学演示使用。
