外六角全螺纹螺栓插销三维结构设计

　　这类外六角全螺纹结构的插销类紧固件，在各类机械设备的装配环节中应用极广，小到小型仪器仪表的内部模组固定，大到工业生产线的工装夹具定位，都能见到这类零件的身影。它的核心作用是实现两个或多个构件之间的可拆卸紧固连接，同时兼具定位插销的对位功能，相比普通光杆插销，全螺纹的设计可以通过螺母配合实现连接预紧力的灵活调整，适配不同厚度的被连接件安装需求。从结构设计逻辑来看，头部采用标准外六角造型，是为了匹配常规开口扳手、套筒扳手的拧紧作业，六角对边尺寸严格遵循通用紧固件的配套公差，作业时可以提供足够的受力面，避免拧紧过程中出现打滑、棱角崩损的问题。杆部采用全螺纹通长设计，没有光杆过渡段，这就意味着在安装时不需要提前精准计算光杆段的插入深度，

　　只要被连接件的安装孔对齐，插销穿入后就可以在任意螺纹位置旋合螺母锁紧，对于现场装配的容错率更高，尤其适合工装调试阶段需要频繁调整连接位置的场景。螺纹段的牙型采用标准普通公制三角螺纹，牙型角60度，具备良好的自锁性能，配合弹簧垫圈使用时可以有效抵御设备运行过程中的振动载荷，避免连接松动失效。从安装边界来看，这类插销的头部厚度控制在合理范围，安装后六角头部的突出高度不会占用过多外部空间，适合安装空间紧凑的仪器内部结构；杆部的外径与安装孔之间采用间隙配合公差，穿装时顺畅无卡滞，同时配合间隙控制在合理区间，不会因为间隙过大导致连接构件出现错位窜动。在实际选型应用中，需要根据被连接件的总厚度选择对应杆长的规格，

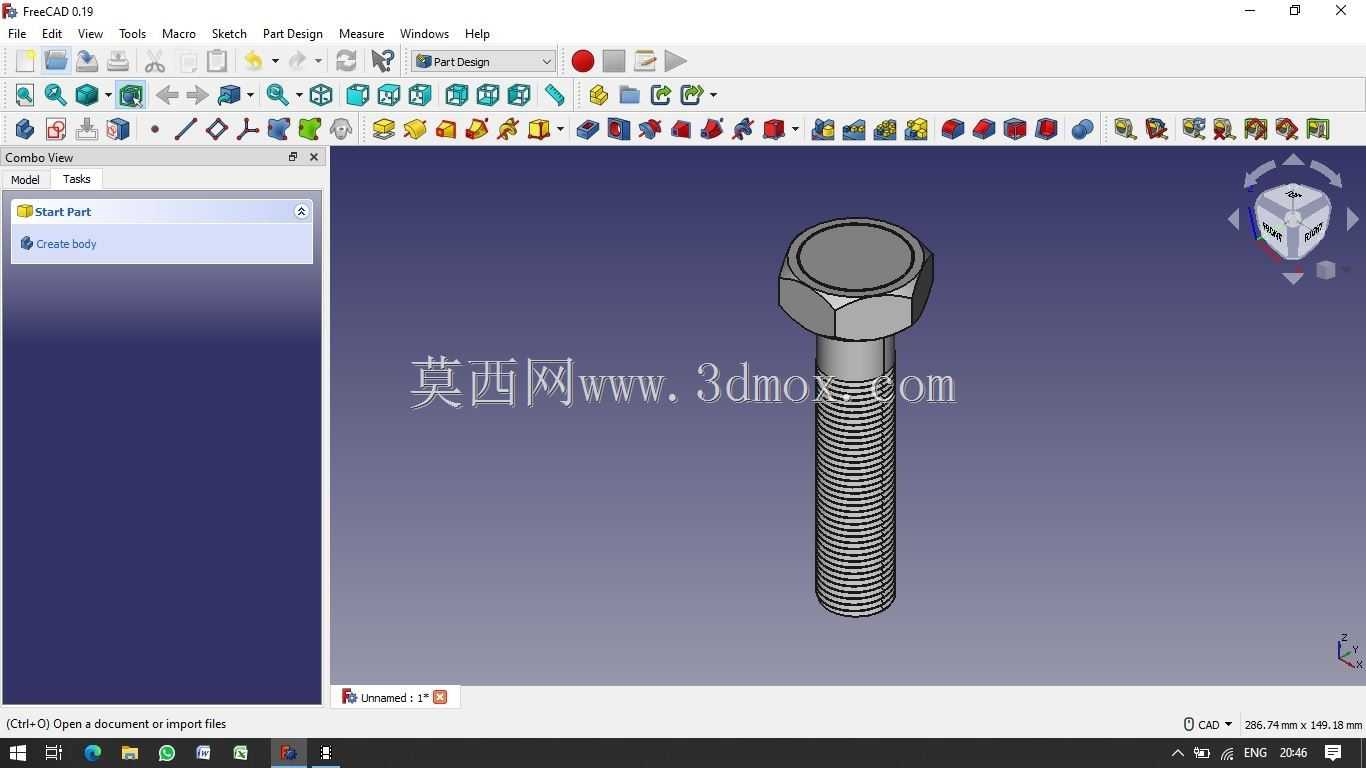

　　确保螺纹段穿出螺母后留有2到3个螺距的余量，保证螺纹啮合长度足够，避免螺纹滑牙导致连接失效。建模过程中，螺纹部分采用真实牙型切削建模而非贴图示意，能够直接用于后续的装配干涉检查、有限元受力分析，也可以导出工程图直接用于生产加工的尺寸参考，头部与杆部的过渡位置做了微小的圆角处理，避免应力集中，提升零件的抗剪切、抗拉伸疲劳强度，在承受横向剪切载荷的时候，过渡位置不会因为应力突变出现断裂风险。
