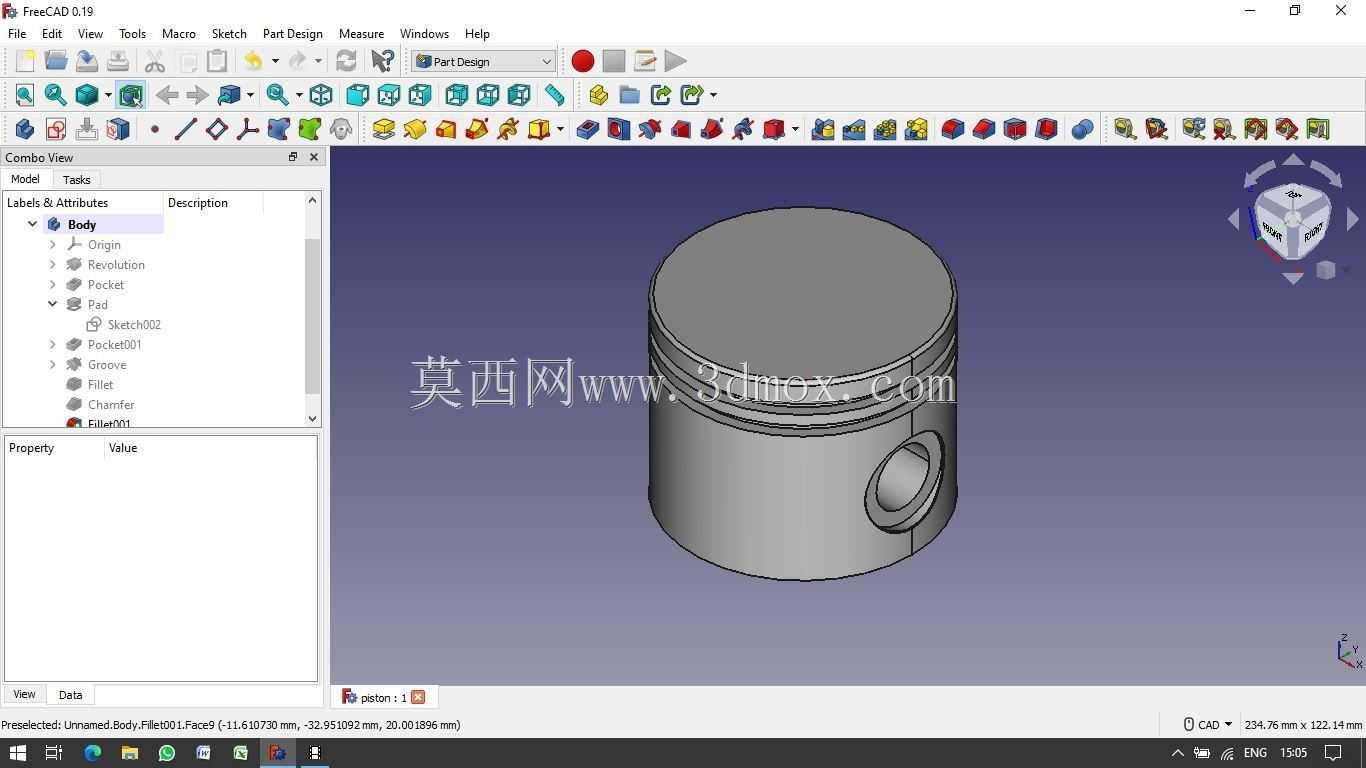

内燃机活塞结构三维设计模型

　　活塞是内燃机动力输出核心部件，其结构设计直接决定发动机的动力输出效率、运行可靠性与服役寿命，在车用动力、工程机械动力、小型通用发电机组等场景中均有广泛应用。该模型还原了活塞的完整功能结构，顶部采用平面设计，可直接与气缸盖、气缸壁共同围合形成燃烧室，承受燃油爆燃产生的高温高压燃气冲击，将燃气作用力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

　　设计过程中首先明确了活塞的安装边界，整体为圆柱回转体结构，外圆直径与对应气缸内径保持严格的配合公差，可在气缸套内完成稳定的往复直线运动，外圆上部开设的多道环槽，分别用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞销孔采用贯穿式设计，孔位位于活塞裙部中上位置，与活塞轴线保持垂直，用于安装活塞销实现活塞与连杆小头的铰接，销孔两侧预留有卡环槽，可安装弹性卡圈限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。

　　裙部设计采用了适配热变形的椭圆修正思路，常温状态下裙部截面为短轴垂直于销孔方向的椭圆形，发动机工作时活塞受热膨胀，同时受侧压力作用产生形变，最终裙部可趋近正圆，保证与气缸壁的均匀贴合，避免出现拉缸、敲缸等故障。模型的所有结构特征均按照实际加工逻辑搭建，环槽的宽度、深度，销孔的直径、位置度，裙部的长度等尺寸均符合通用内燃机活塞的设计规范，可直接用于结构教学、装配干涉校验、运动仿真分析等场景，也可作为同类型活塞改型设计的基础模型，帮助设计人员快速完成结构迭代，减少重复建模的工作量。在实际建模过程中，优先通过回转特征生成活塞基体，再通过拉伸切除、环形阵列等特征完成环槽、销孔、卡环槽等细节结构的搭建，所有特征均保持全参数关联，调整核心尺寸参数即可快速生成不同缸径规格的活塞模型，适配不同排量的内燃机设计需求。
