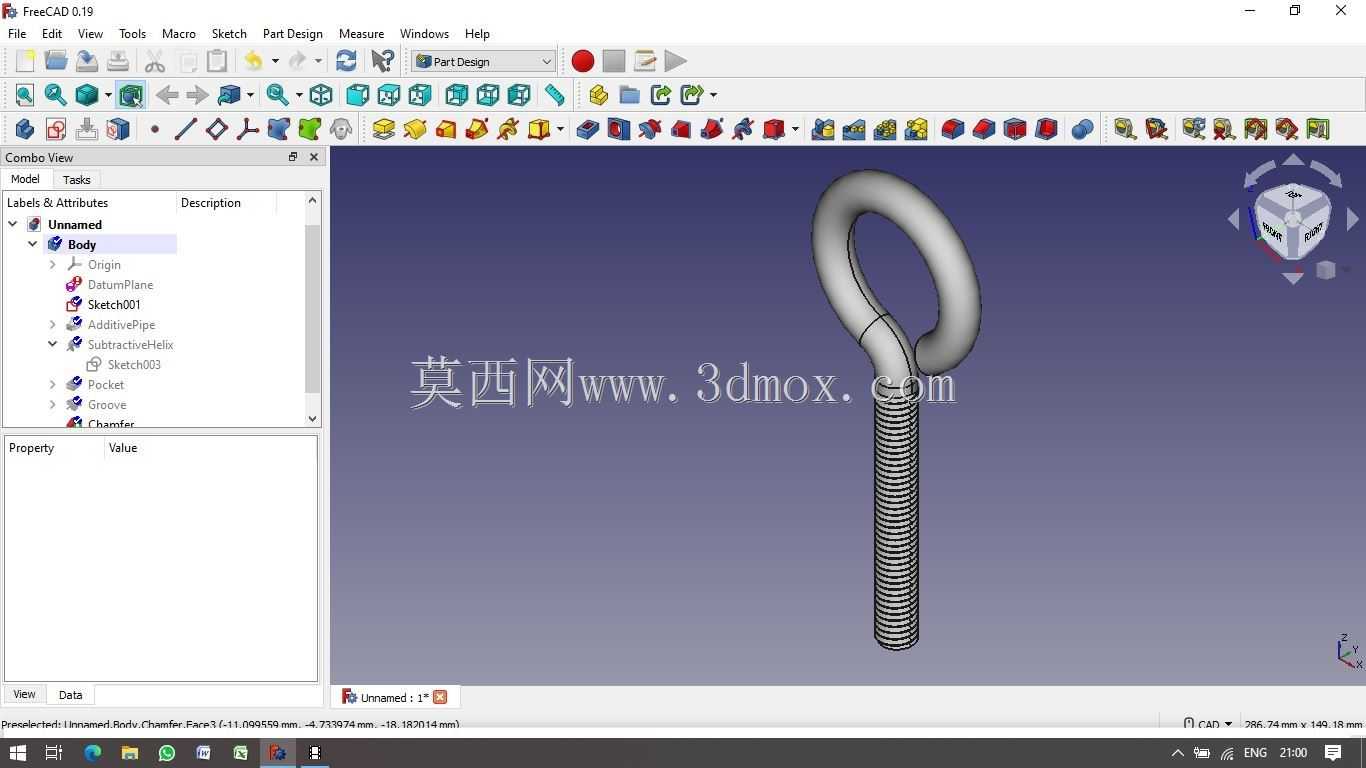

起重连接用吊环螺栓结构设计

　　在车间重型设备移位、户外钢结构吊装、机电设备安装等作业场景里，吊环螺栓是承担载荷传递的核心连接件，其结构合理性直接关系到吊装作业的安全冗余。这款吊环螺栓的设计首先从受力逻辑出发，上部环形吊耳采用整圆闭环结构，避免开口结构在受斜向拉力时出现应力集中导致的形变开裂，环体内壁做了圆弧过渡处理，能够适配不同直径的卸扣、吊装带，减少吊具与环体接触位置的局部压应力，防止长期交变载荷下出现接触疲劳损伤。下部螺杆部分采用标准连续三角螺纹，牙型角符合通用紧固件规范，螺纹收尾处做了退刀槽设计，既保证螺纹加工时的工艺可行性，也能避免螺纹末端与安装面贴合时出现虚接，保证拧紧后连接面的有效贴合面积。设计过程中重点考量了安装边界的适配性，

　　螺杆长度可覆盖常规设备吊装孔的深度范围，吊环与螺杆衔接的根部做了加大圆角的加强结构，这个位置是整个构件受拉、受弯复合应力最大的区域，加大圆角能够分散应力流线，避免直角过渡带来的应力突变，降低断裂风险。从实际使用场景来看，这类吊环螺栓既可以永久固定在电机、减速机、泵体等重型工业设备的壳体上，作为设备出厂自带的吊装点位，也可以临时安装在钢结构构件、工装夹具的预制螺纹孔上，作为临时吊装挂点。设计时还考虑了不同受力角度的承载特性，环形吊耳的截面直径经过受力校核，当吊索与螺杆轴线存在0到30度夹角时，依然能保证额定载荷下的结构强度，不会因为侧向分力出现环体变形。螺杆部分的螺纹公差采用中等配合等级，能够适配市面上绝大多数通用内螺纹孔，

　　不需要额外定制攻丝，降低现场安装的适配成本。吊环内孔的净空尺寸经过优化，既可以穿过常规吊装卸扣的销轴，也能直接穿入扁平吊装带，不需要额外搭配过渡连接件，减少吊装系统的配件数量，也就减少了潜在的失效点位。整个构件的外形没有多余的凸起结构，安装后吊环可在一定范围内转动，适配不同方向的吊索牵拉角度，避免吊索出现硬折弯，延长吊具使用寿命的同时，也保证吊装过程中载荷始终沿构件受力最优方向传递。
