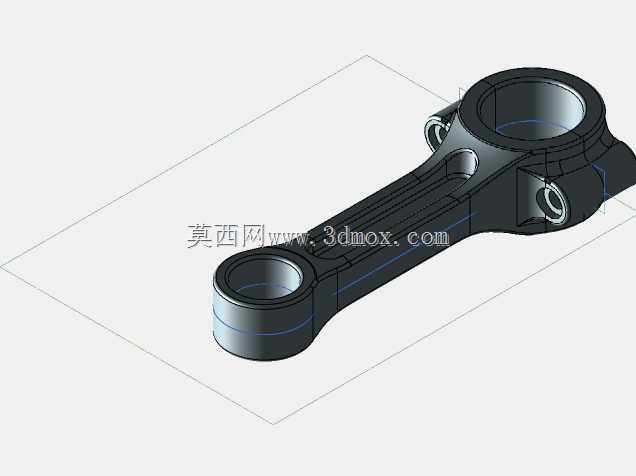

内燃机活塞传动用连杆结构三维数模

　　这款连杆结构主要服务于往复式活塞内燃机的动力传递链路，是连接活塞组与曲轴的核心受力构件，在整机运行过程中承担着交变载荷的传递作用，直接决定动力转换环节的可靠性与运行寿命。从实际应用场景来看，这类连杆广泛适配小排量通用汽油机、小型柴油机以及部分往复式压缩设备的传动单元，在摩托车、通用发电机组、小型农用动力设备的动力舱内都能见到同结构构件的身影，其运行状态直接影响整机的振动水平、动力输出效率以及故障间隔周期。

　　从功能特性层面看，该结构需要同时承受活塞做功行程传来的爆发压力，以及往复运动过程中产生的惯性拉力与侧向分力，因此建模过程中对大小端的同轴度、杆身截面的过渡曲率都做了针对性优化：杆身采用工字形变截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少高速运转时的惯性载荷冲击；大端采用分体式轴承座结构，匹配轴瓦安装定位槽，可直接适配曲轴曲柄销的装配需求，拆分面设计有定位止口，避免装配过程中出现错位导致的轴瓦偏磨；小端设置有衬套安装孔位，可压入铜基衬套后通过活塞销与活塞组连接，衬套内壁预留润滑油道连通位置，保障往复摆动过程中的润滑可靠性。

　　设计过程中优先考虑了安装边界的适配性：小端孔径、大端孔径以及中心距尺寸均参考通用小排量动力的通用安装规范，杆身的最大外廓尺寸避开了曲轴箱内部的加强筋、平衡块运动轨迹，在活塞运行到上止点、下止点极限位置时，杆身与缸套内壁、曲轴箱内壁均预留足够的安全间隙，不会出现运动干涉。大小端的润滑油孔位置与曲轴、活塞销的油道位置精准对应，可保障压力润滑油顺利输送到摩擦副表面，降低运转过程中的磨损速率。杆身与大小端的过渡位置采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，可承受长期交变载荷下的疲劳冲击，满足高转速工况下的使用强度要求。
