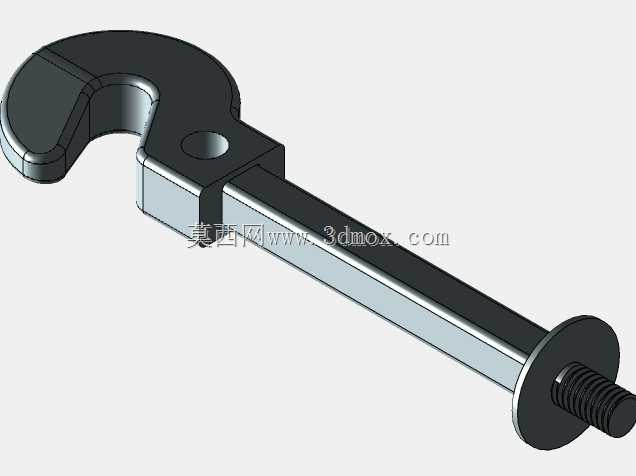

带螺纹安装端工业起重挂钩结构设计

　　这款挂钩结构主要面向轻载起重吊装、工装挂装、设备附件挂载等场景设计，整体采用一体化杆身加钩头的结构形式，区别于传统分体焊接式挂钩，杆身与钩头采用整料加工成型的设计思路，能有效避免焊接位置应力集中带来的断裂风险，在长期交变载荷工况下的结构可靠性更有保障。钩头部分做了圆弧过渡的钩形设计，钩口内侧预留了足够的挂接空间，可适配不同直径的吊环、绳索、挂耳等连接件，钩头顶端做了加厚处理，对应挂接时的主要受力位置，通过局部增加截面厚度提升承重能力，钩头与杆身衔接位置设置了圆形定位孔，可配合保险销、防脱挡片使用，避免吊装过程中挂接件滑脱引发安全事故。杆身采用等截面矩形结构，相比圆杆结构抗扭性能更优，在挂载过程中如果受到侧向扭转力，

　　矩形截面的抗弯抗扭刚性更强，不易发生杆身弯曲变形，杆身末端设置了圆形限位挡片，安装时挡片可贴紧安装基体表面，起到轴向定位的作用，避免挂钩拧入过深或者安装后出现轴向窜动。挡片外侧延伸出外螺纹段，可直接拧入带有对应内螺纹的安装基座，不需要额外配置连接紧固件，安装流程更简便，螺纹段的长度经过匹配设计，可适配常规厚度的设备安装板，安装后螺纹啮合长度满足承重要求，不会出现滑牙、脱扣的问题。从安装边界来看，这款挂钩安装时仅需要在基体上加工对应规格的内螺纹孔即可，不需要额外加工复杂的安装槽或者定位结构，对安装空间的要求较低，钩头转动时的外轮廓半径经过核算，不会与周边相邻构件发生运动干涉，可用于狭小空间内的挂装作业。实际使用中，

　　这类挂钩可配套在小型起重设备、生产线工装挂架、仓储移动货架、检测仪器挂载支架上使用，钩头的圆弧曲面做了光滑过渡处理，挂接绳索时不会出现应力切割点，能减少绳索的磨损，延长配套吊具的使用寿命，整体结构没有多余的冗余设计，在满足承重要求的前提下尽可能控制了整体重量，安装拆卸都比较便捷，日常维护只需要定期检查螺纹紧固状态、钩头磨损情况即可，不需要复杂的保养流程。
