六轴关节式物料搬运机械臂工作站

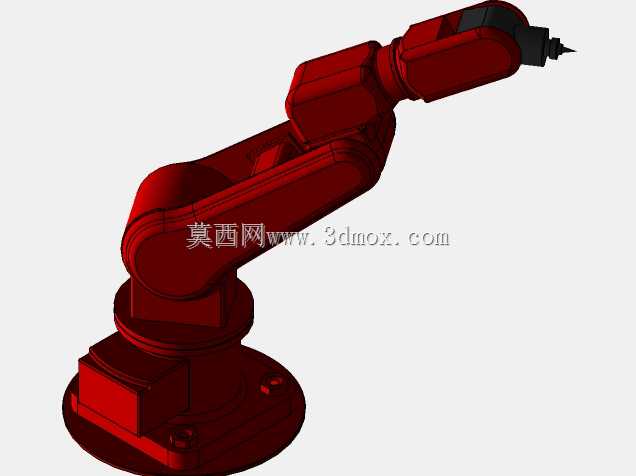

　　这套关节式机械臂的设计初衷，是覆盖3C电子装配、小型五金件加工、仓储分拣等场景的短距离物料转运需求，可适配0.5kg以内的小型工件完成工位间转移、上下料、码放等重复作业，替代人工完成高频次、定位精度要求高的重复性操作，降低产线人工操作的疲劳误差。从结构设计逻辑来看，整机采用六轴串联关节构型，底座通过膨胀螺栓与安装平台刚性固定，回转支承承载整个臂体的水平旋转动作，大臂、小臂的摆动关节采用谐波减速结构配合伺服驱动，末端腕部可实现三个自由度的姿态调整，末端执行器预留标准法兰接口，可根据作业需求更换真空吸盘、气动夹爪等不同工装，适配不同材质、形状的工件抓取需求。安装边界方面，整套工作站的底座安装平面需保证水平度误差不超过0.2mm/m，

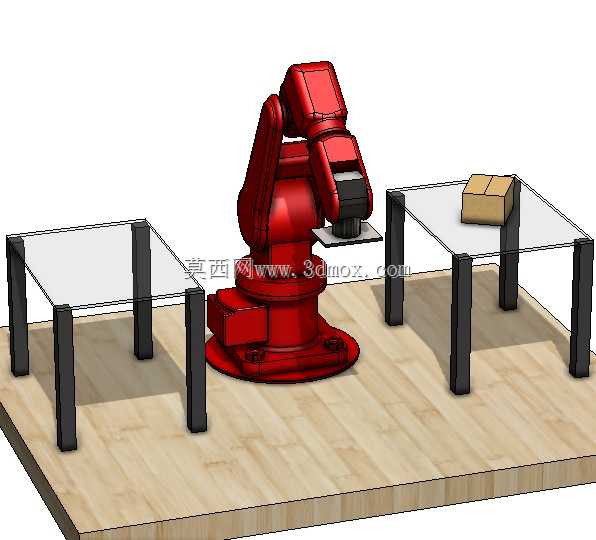

　　臂体完全展开时的最大作业半径为850mm，作业覆盖范围为底座中心向外的环形区域，两侧配套的物料放置台高度与臂体底座安装面齐平，台架采用铝型材搭配透明亚克力挡板设计，既可以对作业区域进行物理防护，避免无关人员误入作业半径引发安全风险，也不会遮挡操作人员对设备运行状态的观察。设计过程中对臂体的运动包络进行了反复校核，确保大臂摆动、小臂伸缩、腕部旋转的全行程内不会与两侧台架、底座安装面发生干涉，各关节的走线采用内部拖链布局，避免线缆外露在运动过程中产生磨损，同时也让整机外观更加规整。在实际产线应用中，该机械臂可通过IO信号与上下游工位的传送带、加工设备进行通讯，当上游工位完成工件加工输出到位信号后，机械臂可自动运行到取料点位，

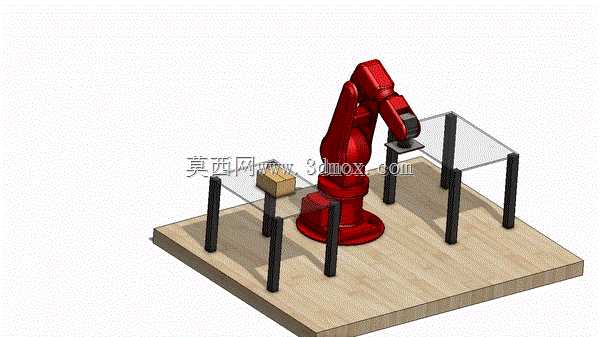

　　完成工件抓取后按照预设轨迹移动到放料点位，放置完成后发出信号触发下游设备启动，整个流程无需人工干预，重复定位精度可控制在±0.05mm以内，能够满足小型零件装配、分拣的精度要求。臂体的运动速度可根据产线节拍进行分段调整，在空载移动阶段可设置较高的运行速度缩短作业周期，在接近取放料点位时自动降速，避免冲击导致工件移位或掉落。
