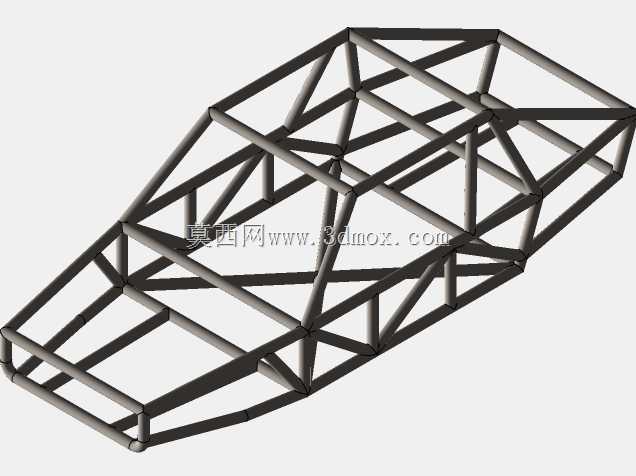

钢管桁架式赛车底盘承载框架结构

　　该空间桁架式底盘框架主要面向小型竞速赛车、改装越野车辆的开发场景，作为整车核心承载基体，承担动力总成、悬架系统、转向机构、驾乘舱以及各类附属部件的安装定位功能，同时在车辆行驶过程中传递路面冲击载荷、加速制动力矩与转向侧向力，是决定整车操控稳定性与碰撞安全性的核心结构件。整体采用圆形截面钢管拼接焊接成型，通过三角形稳定构型搭建空间受力体系，相比传统冲压焊接式钣金底盘，在同等重量下具备更高的抗扭刚度与抗弯强度，能够适配大马力动力输出与激烈驾驶工况下的载荷需求。设计阶段优先明确了各系统的安装边界：前部预留发动机、散热器与前悬架摆臂的安装点位，控制前部框架宽度不超过前轮轮距内侧边界，避免转向过程中轮胎与车架发生运动干涉；

　　中部驾乘舱区域按照人体工程学尺寸预留驾乘空间，横向支撑管的位置避开驾乘人员腿部、肩部的活动范围，同时在侧面设置横向加强管构成侧碰防护结构，侧面框架的外边缘与车身外覆盖件的安装面齐平，保证外装件的贴合度；后部框架匹配后悬架、差速器与油箱的安装位置，后部纵梁的延伸长度满足后悬尺寸要求，上下层管梁的间距预留出传动半轴的运动空间。结构设计上遵循载荷路径最短原则，将悬架硬点、动力总成安装点的受力通过多根斜向管梁直接分散到主纵梁与横向支撑结构上，避免局部应力集中导致的管梁变形；所有管梁的连接节点均采用相贯线切割后满焊处理，节点位置不出现锐角对接，减少焊接应力集中的风险。框架的整体安装基准以中部驾乘舱的底板支撑面为设计基准面，

　　所有安装点位的坐标均基于该基准面标注，便于后续零部件装配时的尺寸校验；管梁的管径与壁厚选型根据不同位置的受力大小匹配，主纵梁采用大直径厚壁钢管承受纵向与弯曲载荷，斜向支撑与辅助加强管采用稍小直径的钢管，在保证结构强度的前提下尽可能降低整体重量，实现轻量化与结构性能的平衡。该框架结构也可根据不同车型的轴距、轮距需求调整管梁长度与节点位置，适配不同级别改装车型的开发需求，建模过程中所有管梁的中心线均保留参数化关联，调整尺寸时可快速更新整体框架结构，缩短结构迭代的周期。
