往复转旋转双棘爪棘轮传动结构

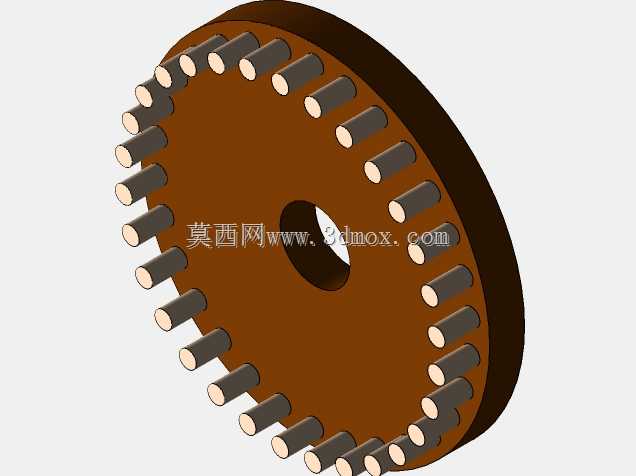

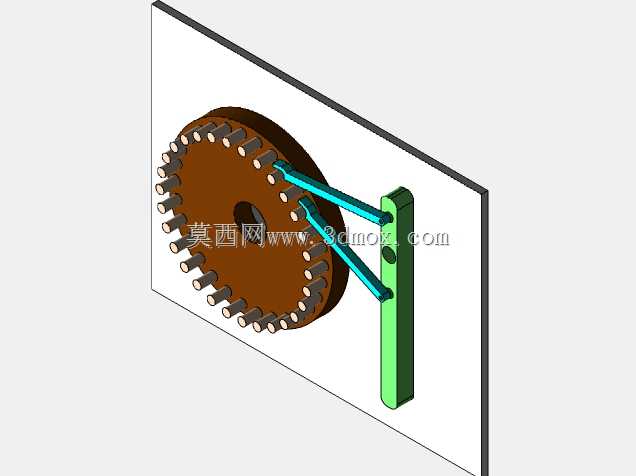

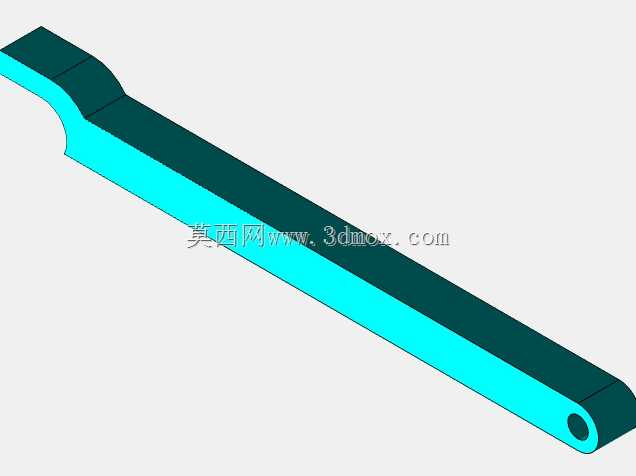

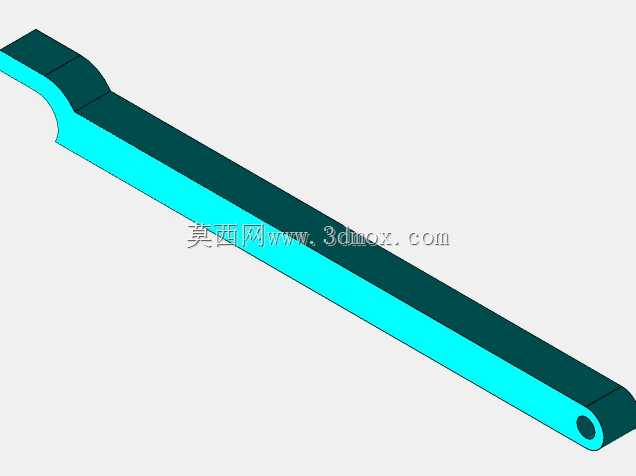

　　这套双棘爪配合棘轮的传动结构，核心作用是将输入端的往复摆动转化为棘轮轴的单向间歇旋转输出，在轻工送料机构、计数装置、手动卷扬止逆结构、纺织机械的进给单元中都有广泛应用，相比单棘爪结构，双棘爪的设计能让往复行程的两个方向都能推动棘轮步进，大幅提升传动效率，同时降低单个棘爪的受力磨损，延长机构整体使用寿命。从结构设计逻辑来看，棘轮外缘均匀分布的圆柱销替代了传统的棘轮齿，这种设计能降低棘爪与啮合件的接触应力，啮合过程更平顺，冲击载荷更小，适合中低速、需要频繁换向啮合的工况；两个棘爪通过铰接点安装在立式摆杆上，摆杆的往复摆动由外部驱动源带动，两个棘爪分别在摆杆的两个摆动行程中与棘轮外缘的圆柱销啮合，推动棘轮沿固定方向转动，

　　回程时棘爪沿圆柱销表面滑过，不会带动棘轮反转，配合止逆结构即可实现稳定的单向步进输出。安装边界方面，整套机构的安装基准为立式摆杆的底部安装面与棘轮的中心轴孔，棘轮的中心轴需要与设备的输出轴同轴配合，轴孔公差建议取H7/k6的过渡配合，保证传动同轴度的同时方便拆装；摆杆的铰接中心与棘轮中心的中心距需要严格控制，偏差过大会导致棘爪啮合深度不足出现跳齿，偏差过小则会出现卡滞无法滑动的问题，棘爪与摆杆之间的铰接轴需要预留足够的润滑间隙，避免频繁摆动出现磨损咬死。在实际选型适配时，需要根据输出端需要的步进角度调整棘轮外缘圆柱销的数量，圆柱销数量越多，单次步进的角度越小，进给精度越高，同时需要匹配棘爪的摆动行程，

　　保证每次摆动至少能跨过一个圆柱销的间距，避免出现空程。棘爪的尾部需要设置复位结构，保证棘爪始终贴合棘轮外缘，不会因为振动脱离啮合位置，常用的复位方式为扭簧顶置，扭簧的扭力需要根据棘爪的重量与摆动速度计算，扭力过大会增加滑动磨损，扭力过小则会出现啮合不到位的问题。这套结构的外形轮廓紧凑，不需要额外的复杂箱体支撑，直接安装在设备基板上即可使用，适合集成在各类小型自动化设备的进给单元中，相比齿轮齿条的往复转旋转结构，这套结构自带单向止逆特性，不需要额外加装制动器就能防止输出轴反转，在手动操作的机构中使用时能有效避免负载倒转引发的安全问题。
