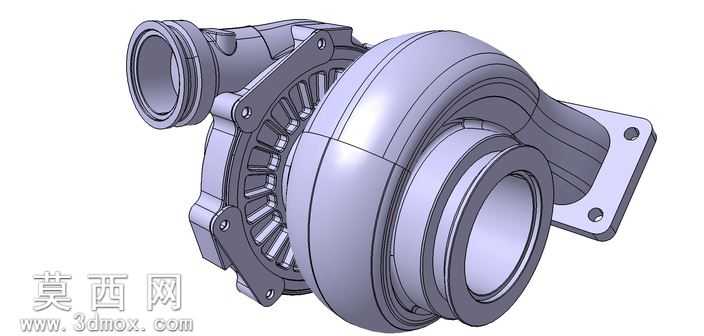

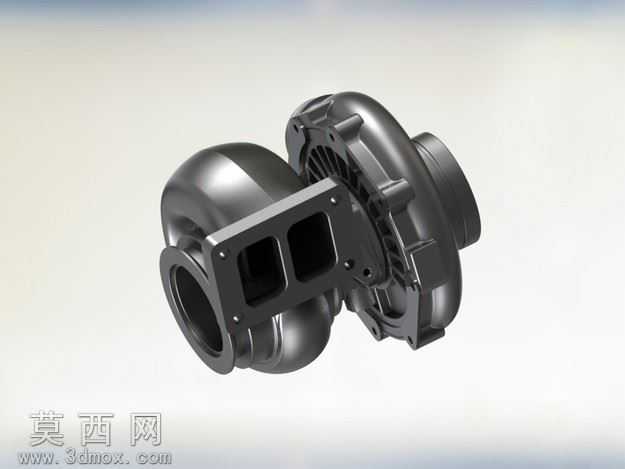

加勒特GT4594涡轮增压器结构设计

本作品为加勒特GT4594型号涡轮增压器的三维结构设计，建模过程严格遵循该型号涡轮增压器的真实尺寸比例与装配逻辑，完整还原了涡轮增压器的核心组成结构。建模阶段首先梳理涡轮增压器的工作原理与结构组成，将整体拆分为涡轮壳体、压气机壳体、中间体、涡轮叶轮、压气机叶轮、轴承系统、连接法兰等多个独立零部件，逐一完成单体结构的建模构建。在涡轮叶轮与压气机叶轮的建模中，精准还原叶片的曲面弧度与排布角度，还原叶轮旋转时的气流导向结构，保证模型结构与真实部件的气动设计逻辑一致；壳体部分还原了进出气口的法兰连接结构、壳体的加强筋布局以及安装固定的支耳结构，细节处还原了壳体表面的散热纹路与装配定位特征。材质渲染阶段，针对不同部件匹配对应的材质表现：涡轮壳体采用耐高温铸钢材质，呈现高温工作环境下的金属质感，压气机壳体采用铸铝材质表现轻量化金属的哑光质感，叶轮部分分别匹配涡轮端的高温合金材质与压气机端的铝合金材质，轴承部位添加金属光泽的耐磨钢材质感，连接螺栓等标准件采用镀锌金属材质，整体渲染效果清晰区分不同功能部件，直观呈现部件的材质差异与功能分区。结构设计上完整还原涡轮增压器的装配关系，中间体作为核心连接结构，分别衔接涡轮端与压气机端壳体，内部预留轴承安装位与润滑油道结构，进出气法兰保留螺栓孔位的精准定位，安装支耳的角度与位置完全匹配实车安装的布局要求，整体模型可清晰展示涡轮增压器的废气驱动叶轮、同轴带动压气机叶轮压缩进气的工作逻辑，能够直观呈现涡轮增压系统如何通过发动机废气能量实现进气增压，提升发动机动力输出的核心原理。模型的各零部件拆分清晰，装配关系明确，可用于汽车动力系统的结构教学、增压器相关的改装设计参考以及动力系统原理演示场景，完整的结构还原能够帮助使用者清晰理解涡轮增压器的内部构造与工作流程，为相关的设计学习、原理讲解提供直观的三维可视化参考。
