CCV结构爆炸视图三维数模

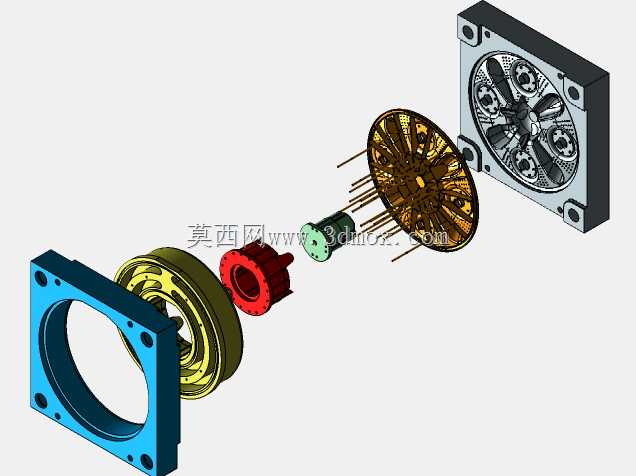

　　从结构拆解的爆炸视图可以看到，这套CCV组件采用分层堆叠的装配逻辑，两端的方形安装基座作为整个部件的承载基准，基座上预留的沉头安装孔可直接适配对应规格的螺栓，安装时可直接固定在设备的安装面板上，安装面的平面度公差控制在0.02mm以内，避免装配后出现应力变形影响内部组件的同轴度。顺着装配轴线向内，首先是蓝色的前端安装座，其中心的大尺寸通孔为介质或信号的传输通道，座体边缘的定位销孔可与相邻的黄色轮状支撑件实现精准对位，黄色支撑件采用辐条式结构设计，在保证结构强度的前提下尽可能降低整体重量，同时辐条之间的空隙可作为内部走线或介质导流的通道，支撑件的环形端面加工有密封槽，可嵌入对应规格的密封圈实现端面密封，防止外部杂质进入组件内部。

　　红色的转接座位于黄色支撑件与内部核心盘体之间，其锥形过渡结构可实现不同直径组件的平滑衔接，转接座上的周向均布螺纹孔用于固定内部的核心功能盘体，核心盘体采用密集针脚式引出结构，针脚的排布严格遵循对应接口的定义规范，可直接与后端的电路或气路接口对接，无需额外转接。后端的方形基座与前端结构对称，内部集成了与核心盘体匹配的对接接口，整个组件的装配同轴度依靠各零件的止口配合保证，各配合面的公差选用H7/h6的间隙配合，既保证装配时的顺畅度，又不会出现过大的配合间隙导致组件偏心。这类结构常应用在需要实现介质通断控制或信号转换的工业场景中，比如流体管路的控制阀组、自动化设备的信号采集单元，设计时充分考虑了装配的工艺性，所有零件均可从轴向依次装入，

　　无需复杂的侧向固定结构，后期维护时只需拆开两端的安装基座即可依次更换内部损耗件，无需整体拆解整个组件。各零件的壁厚根据受力情况做了差异化设计，安装基座的壁厚较厚以承受安装时的螺栓预紧力，内部的盘类零件壁厚较薄以降低整体重量，同时在针脚根部做了圆角过渡处理，避免针脚受外力时出现应力断裂的问题。整个组件的外形轮廓为方形，安装孔位的中心距符合行业通用的安装规范，可直接替换同规格的现有部件，无需对安装面板做额外的改型加工，组件的轴向总长度控制在合理范围内，不会占用过多的设备内部安装空间，适配多数紧凑型设备的安装需求。
