15W平方板CCV传感组件结构设计

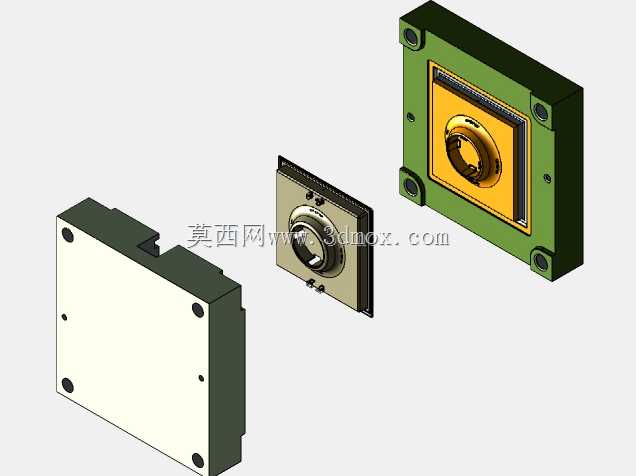

　　这款15W功率等级的平方板CCV组件，在工业传感检测、视觉识别类工位的应用覆盖度较高，常见于自动化产线的视觉定位、外观缺陷检测、精密尺寸测量环节，也可集成在小型智能检测设备内部作为核心成像采集单元使用。从结构设计逻辑来看，整体采用方形平板式的安装基准，外壳主体做了直角边定位设计，四个角预留的安装沉孔可直接适配标准工业安装面板，不需要额外设计转接支架就能完成固定，安装边界控制紧凑，不会占用过多设备内部的排布空间，对于内部空间局促的小型检测设备来说，这种方正的外形更利于多组件并排排布，减少空间浪费。组件采用分层模块化的结构设计思路，从外到内依次分为外安装盖板、核心传感模组、定位安装基座三个部分，

　　各部件之间通过定位销与小规格紧固件完成连接，装配时不需要复杂的专用工装，按照定位边对齐即可完成组装，后期维护更换核心部件时，只需要拆开外层盖板就能完成模组替换，不需要整体拆卸整个安装基座，能大幅降低现场维护的时间成本。核心传感模组部分做了独立的密封边框设计，可阻挡生产现场的浮尘、少量切削液飞溅侵入模组内部，适配多数机加工、电子组装类车间的常规使用环境，不需要额外增加外置防护壳就能满足基础防护要求。外层安装盖板的平面度做了严格控制，安装后能与设备面板完全贴合，不会出现局部凸起导致的安装间隙，避免杂物从安装缝隙进入设备内部。基座部分的侧边预留了走线槽位，传感模组的连接线可顺着侧边槽位引出，不会出现线材挤压、

　　弯折角度过大导致的信号传输故障，走线排布整齐也方便后期设备内部的线路整理。从安装适配性来看，这款方形结构的CCV组件可直接替换同安装尺寸的同类型传感部件，安装孔位完全对齐时不需要对原有设备面板做二次加工，能缩短设备改造、部件替换的周期。在实际选型使用时，可根据检测工位的视场需求调整模组的安装深度，基座内部预留的微调间隙可支持小范围的位置调整，不需要重新加工安装位就能适配不同焦距的使用需求。整体结构没有多余的异形凸起，加工时外壳部件可采用常规铣削工艺完成加工，不需要特殊的成型模具，小批量制作时的加工成本可控，结构强度也能满足工业现场长期震动环境下的使用要求，不会出现部件松动、定位偏移的问题。
