8W嵌入式LED面板CCV照明组件结构

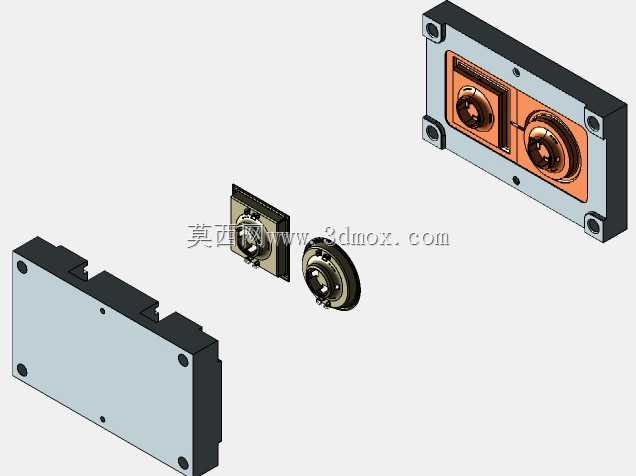

　　这款8W功率的LED面板CCV组件，主要面向工业设备舱、仪器操作面板、小型设备局部照明场景设计，可直接嵌入设备钣金面板预留槽位，为操作区域提供均匀无眩光的定向照明，避免强光直射操作人员眼部造成视觉疲劳，同时适配封闭舱体内的紧凑安装空间，不会占用过多设备内部走线与元件排布空间。从结构拆分来看，整套组件分为外框安装座、遮光罩、LED发光模组、透镜固定座四个核心部分，外框安装座采用边角带安装孔的矩形钣金结构，四个安装孔位做了沉台设计，安装后固定螺丝不会突出面板表面，保证设备外表面的平整性，外框与设备面板贴合的边缘做了窄边设计，外露边框宽度控制在5mm以内，兼顾安装牢固度与外观简洁性。遮光部分采用哑光黑色遮光隔层，

　　将两个独立的LED发光单元做物理分隔，避免两个光源的出射光线出现串扰，同时遮挡LED灯珠的直射眩光，让光线经过透镜折射后形成均匀的照射光斑，遮光隔层的高度经过反复调校，既不会遮挡透镜的有效出光角度，又能完全挡住灯珠侧面的漏光，在设备周边光线复杂的场景下，也不会因为漏光影响操作人员对设备状态指示灯的判断。透镜部分采用卡扣式固定结构，不需要额外打胶或者螺丝固定，直接卡入发光模组的定位槽即可完成装配，后期维护更换透镜或者灯珠时，只需要从面板正面撬开透镜压圈就能完成操作，不需要拆解设备内部结构，大幅降低后期维护的拆装工作量。安装边界方面，整套组件嵌入设备面板的深度控制在18mm以内，对于内部空间紧张的小型仪器、便携检测设备来说，

　　不会和内部的电路板、走线槽、传动部件产生空间干涉，外框的安装定位凸台高度为2mm，刚好适配常见的1.5-2mm厚度的设备钣金面板，安装时只需要在面板上开出对应尺寸的矩形安装孔，将组件从正面嵌入后，从背面用卡扣或者点胶固定即可，不需要复杂的安装工装。设计过程中充分考虑了工业场景的使用需求，所有结构件的棱角都做了R0.5的倒角处理，装配过程中不会划伤操作人员的手部，也不会割伤设备内部的连接线缆，发光模组的供电接线端设置在组件背面的侧边位置，接线后线缆可以顺着设备内壁的走线槽排布，不会出现线缆弯折半径过小导致的线芯断裂问题。两个独立发光单元的排布间距经过光学模拟验证，在距离照射面30cm的位置，两个光源的照射光斑完全衔接，不会出现中间暗区或者边缘亮度过高的问题，满足仪器操作区域的照度均匀性要求，即使长时间在该照明下读取仪表数值、操作细小零部件，也不会出现视觉疲劳的情况。
