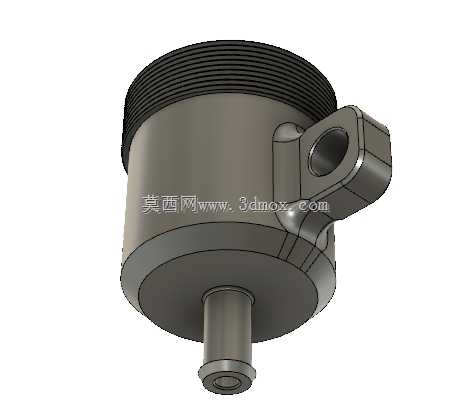

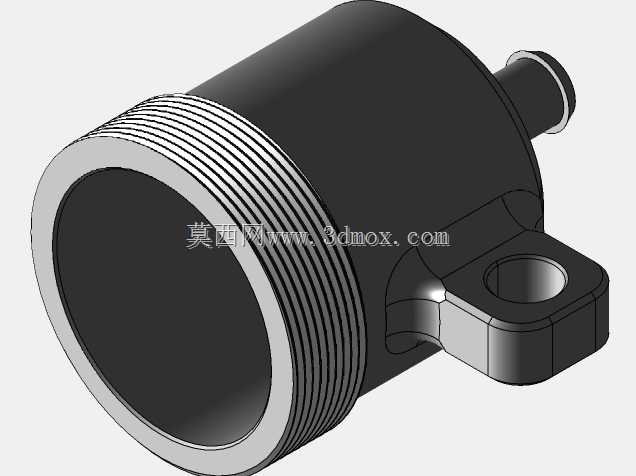

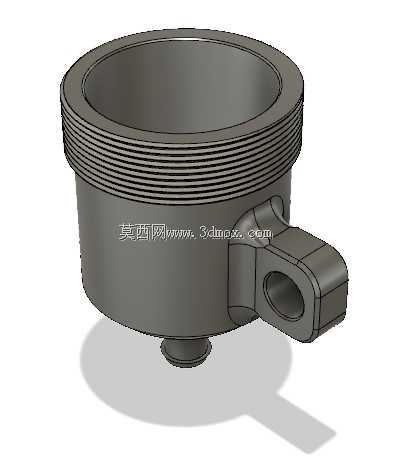

带侧装耳座外螺纹筒式传感基座结构

　　这款筒式带侧装耳的传感基座，主要适配流体管路压力、液位类传感检测场景，在工业液压站、润滑系统、中小型流体输送管线中都能见到这类结构的应用，核心作用是为传感检测元件提供密封安装腔体，同时通过侧部耳座完成与设备机架、管夹支架的固定，避免传感元件直接受管路振动冲击出现检测偏移或密封失效。从结构设计逻辑来看，主体采用直筒型腔体设计，上部外螺纹段用于和管路端的内螺纹接头旋合密封，螺纹段长度经过匹配常规管螺纹旋合深度设定，既保证足够的密封啮合牙数，又不会因旋入过长导致腔体内部流道出现突兀缩径，干扰介质流动状态。筒身下部的小直径凸台是介质导入接口，端面做了平位处理，可适配平垫密封或者卡套式连接，对接小径导压管时能保证密封面的贴合度，减少渗漏风险。

　　侧部延伸的安装耳座与筒身采用圆弧过渡衔接，避免直角连接处出现应力集中，在长期受振动载荷的工况下，过渡区域不会出现应力裂纹；耳座上的通孔为光孔设计，适配螺栓穿过完成固定，孔位的中心高度与筒身轴线的相对位置，匹配常规管夹安装的间距要求，安装时不需要额外加工调整垫片就能保证腔体轴线与管路接口的同轴度，减少安装错位带来的密封面偏压问题。腔体内部的粗糙度控制在适配传感元件安装的范围，不会出现积留介质杂质的死角，对于需要接触介质的检测场景，内壁光滑度能减少介质残留对检测精度的影响，尤其是在粘度较高的润滑油、液压油检测场景中，不会因杂质挂壁导致检测响应滞后。整体结构的壁厚经过承压校核，在常规工业流体1.6MPa额定工作压力下，筒身不会出现形变，

　　外螺纹段的牙型强度也能满足承压时的抗拉脱要求，侧装耳座的厚度能承受设备运行时的持续振动载荷，不会出现固定位断裂的问题。在实际选型适配时，需要注意上部外螺纹的规格匹配对应管路接头，下部凸台的外径匹配导压管的内径，侧耳的安装孔位间距匹配现场支架的固定孔距，不需要额外做结构修改就能直接完成装配，对于做传感单元集成的设计人员来说，这类基座结构可以直接复用，减少重复建模的工作量，也能规避自行设计时容易忽略的螺纹旋合长度、应力过渡、密封面处理等细节问题，缩短传感模块的开发周期。
