紧凑型螺旋灯丝CFL节能灯结构三维数模

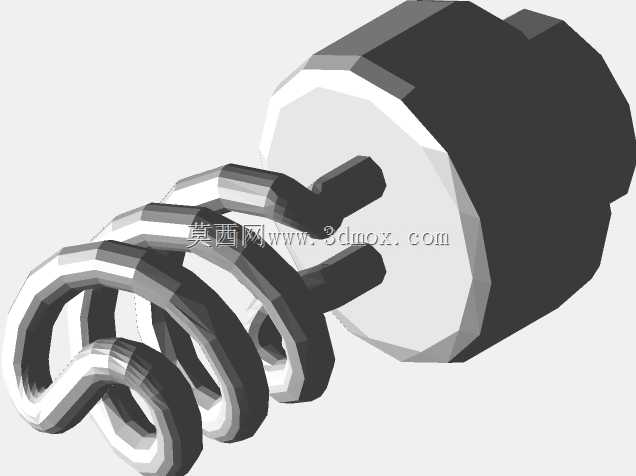

　　日常民用与商用照明场景里，紧凑型荧光灯也就是常说的CFL节能灯，曾是替代传统白炽灯的核心照明器件，这款三维数模完整还原了螺旋型CFL的整体结构，覆盖灯头封装段、螺旋发光管段的全部几何特征，可直接用于照明产品结构验证、教学演示、装配干涉检查等场景。从实际使用维度看，这类螺旋结构CFL的核心优势是在有限的灯体空间内，最大化延展荧光灯管的展开长度，在匹配标准E27等通用灯座安装尺寸的前提下，实现更高的光效输出，相比同功率直管型荧光灯，螺旋盘绕的结构能将整灯长度压缩60%以上，适配更多吸顶灯、台灯、筒灯的内置安装空间，不会出现灯管外露、安装后干涉灯罩的问题。做结构设计时，首先要把控的是灯头与螺旋灯管的衔接段尺寸，

　　灯头部分采用标准螺口的几何轮廓，外径、螺纹牙距完全匹配通用民用灯座的安装公差，安装时旋入到位后，灯头端面与灯座接触面的贴合间隙控制在0.2mm以内，避免出现接触不良、通电闪断的问题。螺旋灯管部分的盘绕螺距、管径是设计核心，数模里还原的三螺旋盘绕结构，每一圈螺旋的同轴度偏差控制在0.5mm以内，既保证灯管玻璃弯折处的曲率半径符合工艺要求，避免生产时出现玻璃壁厚不均、漏气报废的问题，也能让整灯的发光角度更均匀，不会出现单侧亮度过高、配光偏移的情况。从安装边界来看，整灯的最大径向尺寸是螺旋灯管的最外圈直径，轴向尺寸从灯头尾部触点到螺旋灯管顶端的总长度，完全适配常规家用照明灯具的内部容纳空间，

　　不需要额外调整灯具的腔体结构就能直接替换传统白炽灯。数模里还还原了灯头内部的引脚衔接结构，两根导电引脚从灯头绝缘段延伸出来，直接插入螺旋灯管端部的密封端，和实际生产中的引脚焊接、灯管封接的工艺位置完全对应，做装配仿真时可以直接模拟引脚插接、灯头压装的全流程，验证装配过程中是否会出现引脚弯折、灯管端部受力开裂的风险。针对这类照明部件的选型适配，结构工程师可以直接调用这个数模，导入到灯具整体装配体里做干涉检查，确认灯罩、灯座、反光杯和CFL灯体之间的预留间隙是否满足散热要求，毕竟CFL工作时灯管表面会有一定温升，预留足够的空气流通间隙能延长电子镇流器和灯管的使用寿命。另外螺旋灯管的表面弧度也做了精准还原，做光学配光模拟时，可以直接基于这个数模的曲面特征设置光源参数，验证不同螺距下的配光曲线是否满足桌面照明、空间泛光照明的照度要求，不需要再重新构建灯管的曲面模型，能大幅缩短照明产品的前期开发周期。
