机加工夹持用台钳总成结构设计

　　这套台钳总成的结构设计，完全围绕机加工、钳工装配场景的实际夹持需求展开，没有冗余的装饰性结构，所有特征都服务于稳定装夹、操作便捷的核心功能。从实际使用场景来看，这类台钳多安装在钳工工作台、铣床、钻床的工作台面上，承担小型工件的锯削、锉削、钻孔、攻丝、零件修配等工序的工件固定工作，是金工实训、小型机加工车间、设备维修工位最常用的夹持工装。

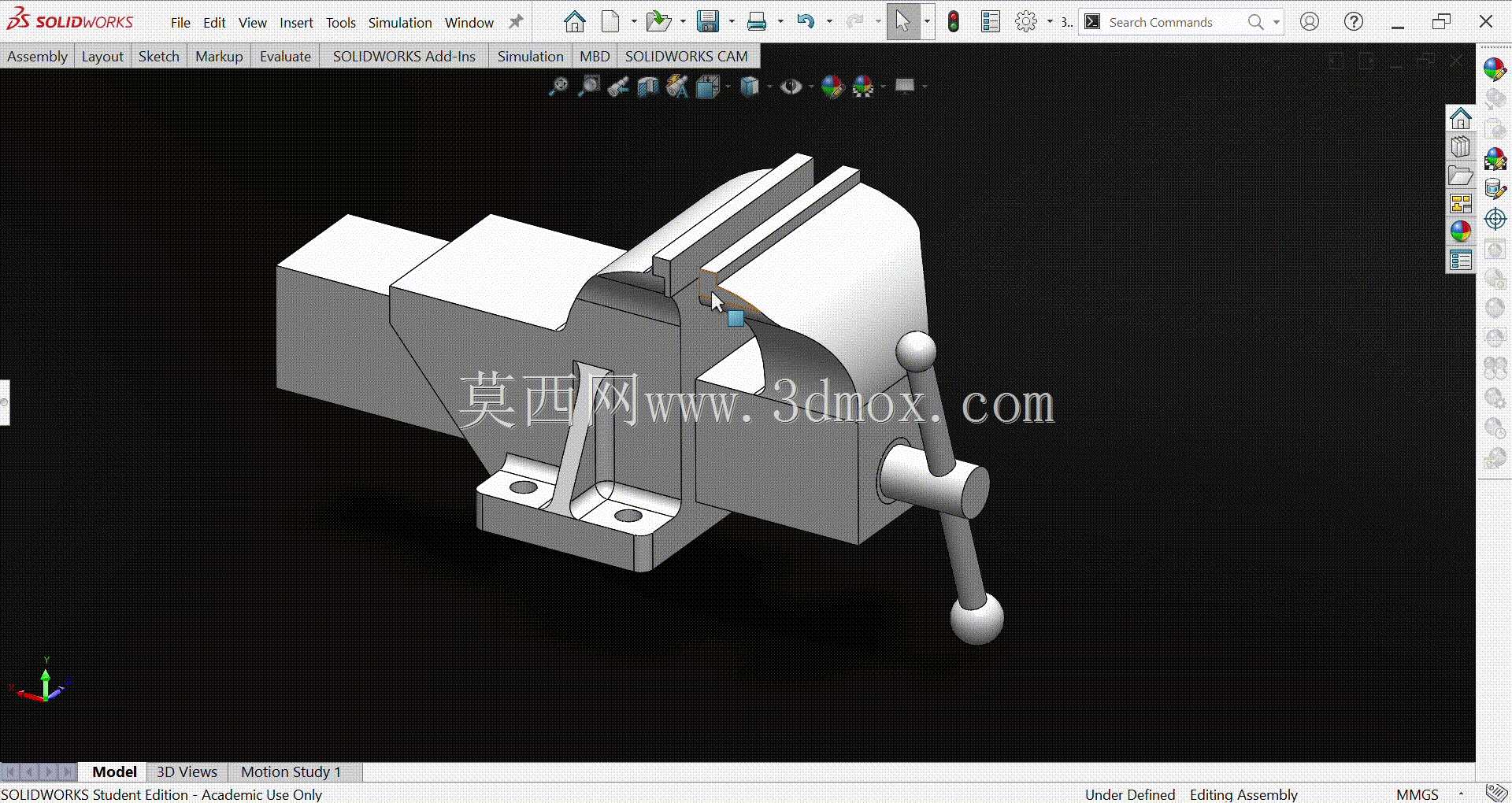

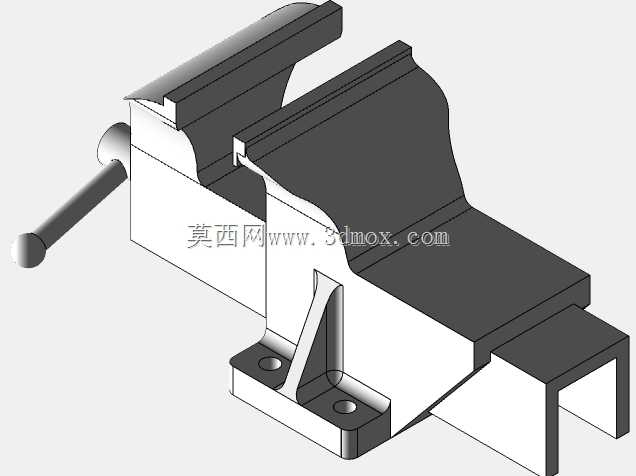

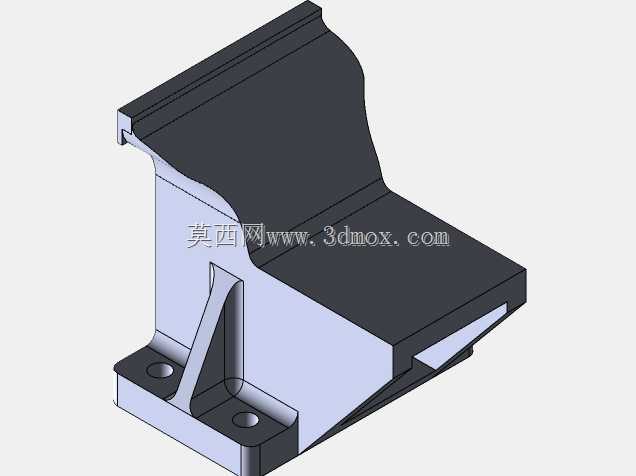

　　设计过程中首先考虑的是安装边界，底座预留的两个沉头安装孔，匹配常规M10-M12的T型槽螺栓，可直接固定在标准T型槽工作台上，安装孔的中心距参考了市面主流台钳的安装尺寸，具备较好的互换性，用户更换旧台钳时无需重新在工作台打孔攻丝。整体结构分为固定钳身、活动钳身、丝杠传动副、摇臂手柄、钳口护板几个核心部分，固定钳身与底座采用一体化的筋板加强结构，在钳身受力最大的夹持受力面下方设置了三角加强筋，避免大力夹持时钳身出现形变偏移，保证夹持精度。

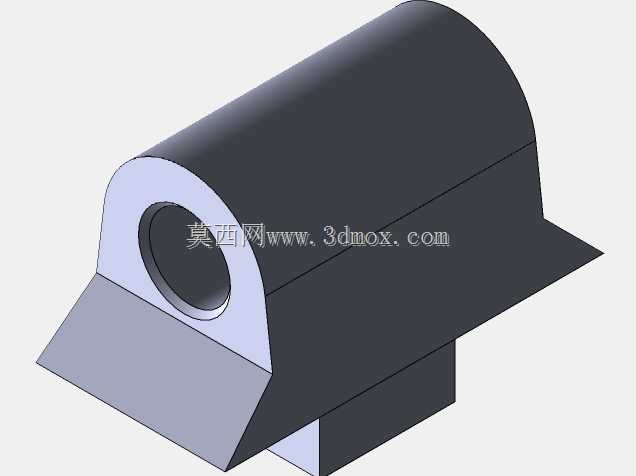

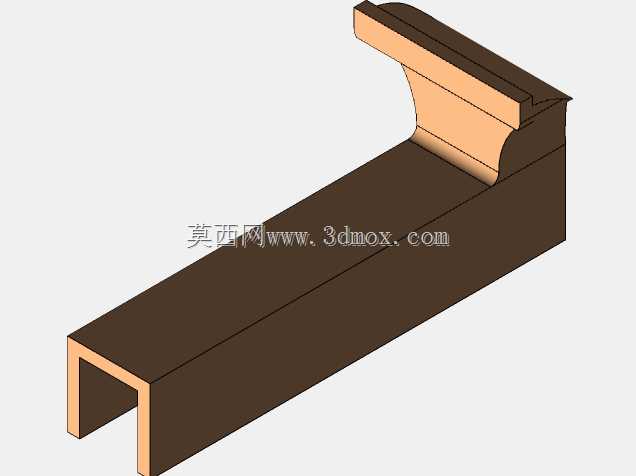

　　传动部分采用梯形丝杠传动，具备自锁特性，夹持工件后不会因为加工过程中的振动出现松脱，丝杠端部的球头摇臂设计，符合人手操作的施力习惯，转动摇臂时可通过增大力臂降低操作力度，单手即可完成常规工件的夹紧与松脱操作。活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙可通过侧边的调节镶条调整，长期使用出现磨损后可通过调整镶条补偿间隙，避免活动钳身出现上下翘动、左右偏移的问题，保证钳口的平行度。钳口位置预留了可更换的淬硬钳口板安装位，钳口板表面加工有交叉网纹，增大与工件的摩擦力，夹持光滑工件时不会出现打滑，当钳口板磨损后可直接拆卸更换，无需更换整个钳身，降低后期维护成本。

　　从尺寸边界来看，这套台钳的钳口张开量适配常规小型零件的加工需求，整体外形没有突出的尖锐棱角，所有操作件的位置都在人手站立操作的舒适范围内，摇臂转动时不会与工作台边缘产生干涉，活动钳身的行程经过合理规划，既满足常见尺寸工件的夹持需求，又不会因为行程过长导致丝杠悬伸量过大影响刚性。整体结构的壁厚经过受力校核，在保证整体刚性的前提下尽可能控制整体重量，既适合固定工位安装，也可临时固定在移动工作台上承担现场维修的夹持作业。
