Nema17步进电机带同步轮结构设计

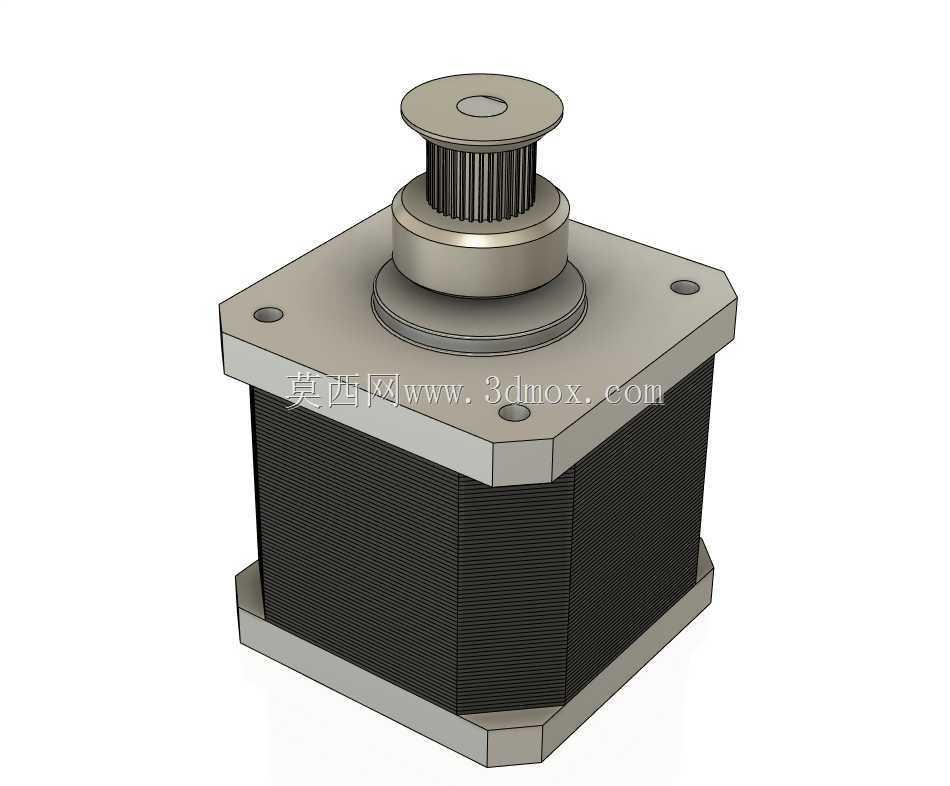

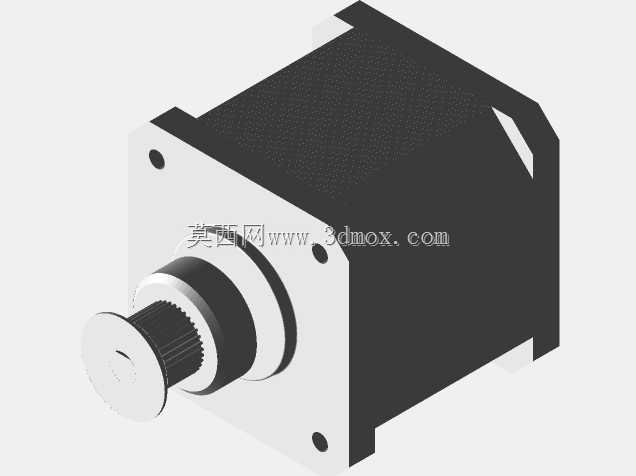

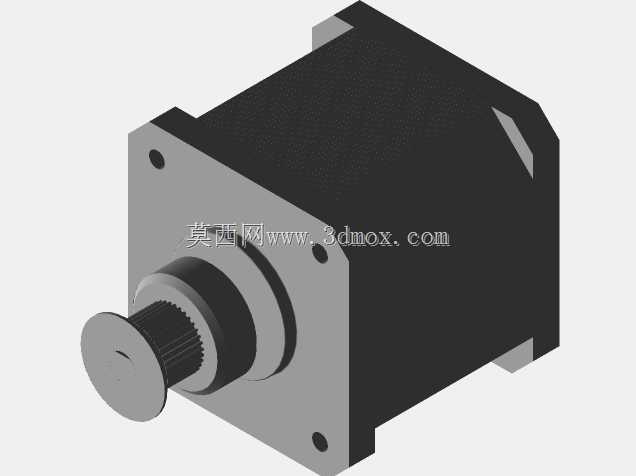

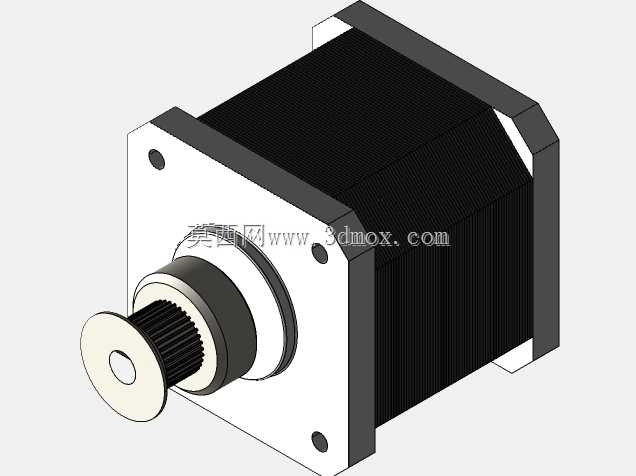

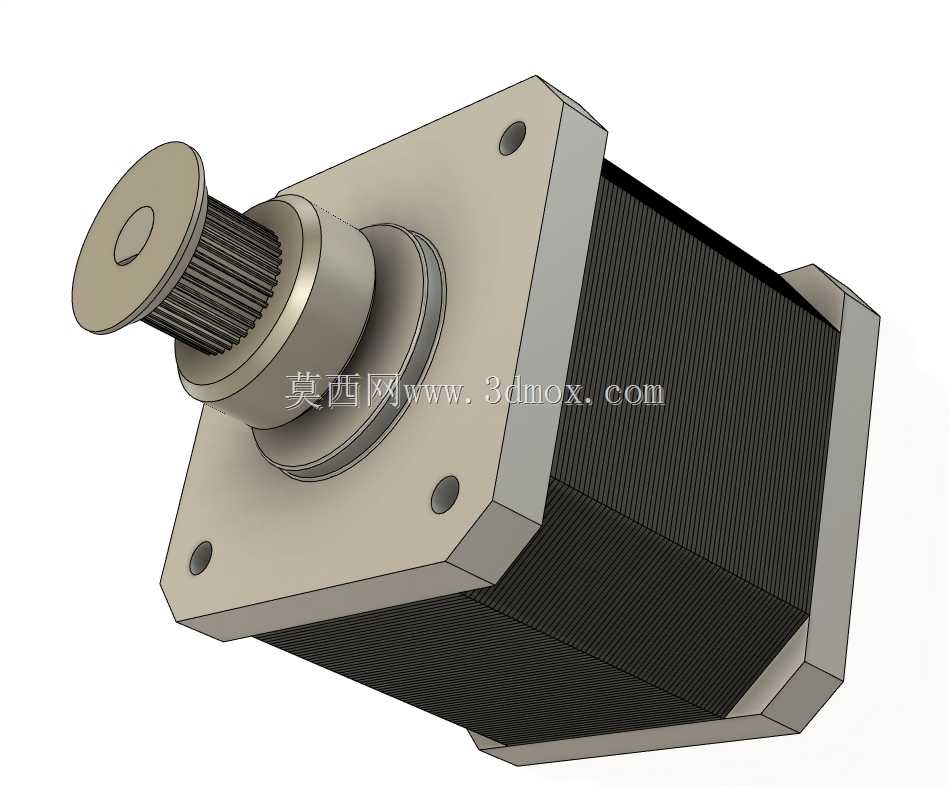

　　这款Nema17规格步进电机搭配同步带轮的集成结构，在桌面级数控设备、小型自动化传动工位、3D打印运动轴、小型雕刻机进给单元中应用十分广泛，作为开环运动控制的核心执行部件，它能将电脉冲信号直接转化为固定步距角的角位移输出，无需额外的位置反馈元件即可实现较为精准的点位控制，适配多数低成本、小负载的运动控制场景。从结构设计逻辑来看，电机本体采用42mm见方的标准安装法兰，四个角预留的沉头安装孔位完全匹配行业通用的安装孔距，安装时可直接固定在对应规格的电机座、设备安装立板上，无需额外做转接板适配，能大幅缩短设备组装时的零件适配周期。输出轴端预装的同步带轮采用齿形啮合设计，匹配常用的GT2同步带规格，带轮与电机轴之间通过顶丝实现周向固定，

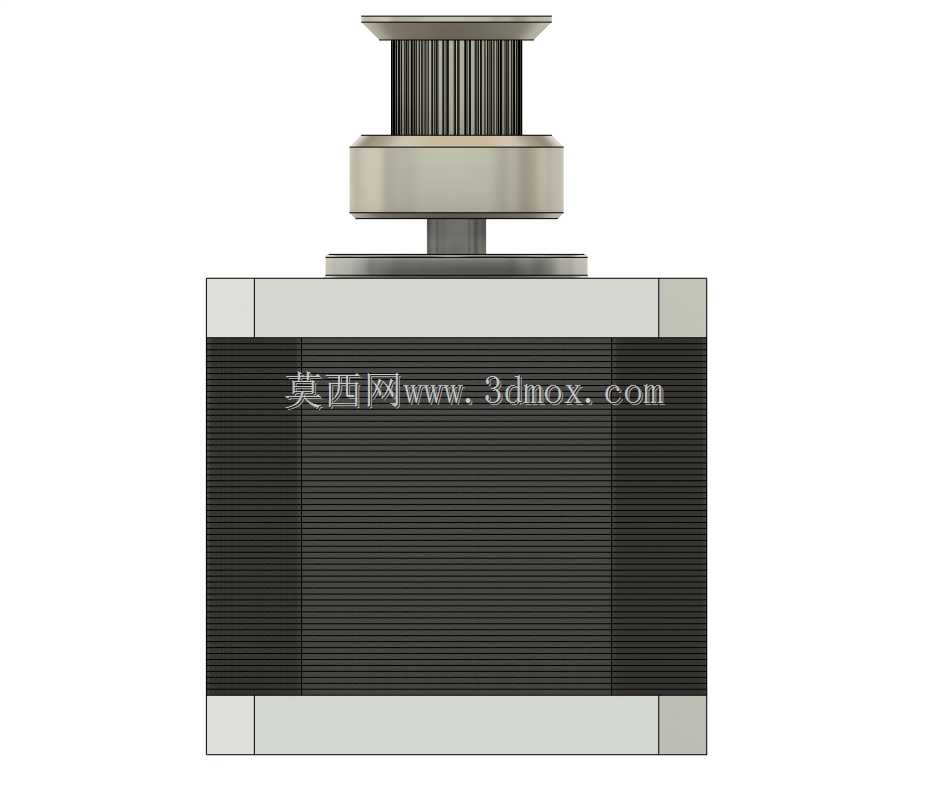

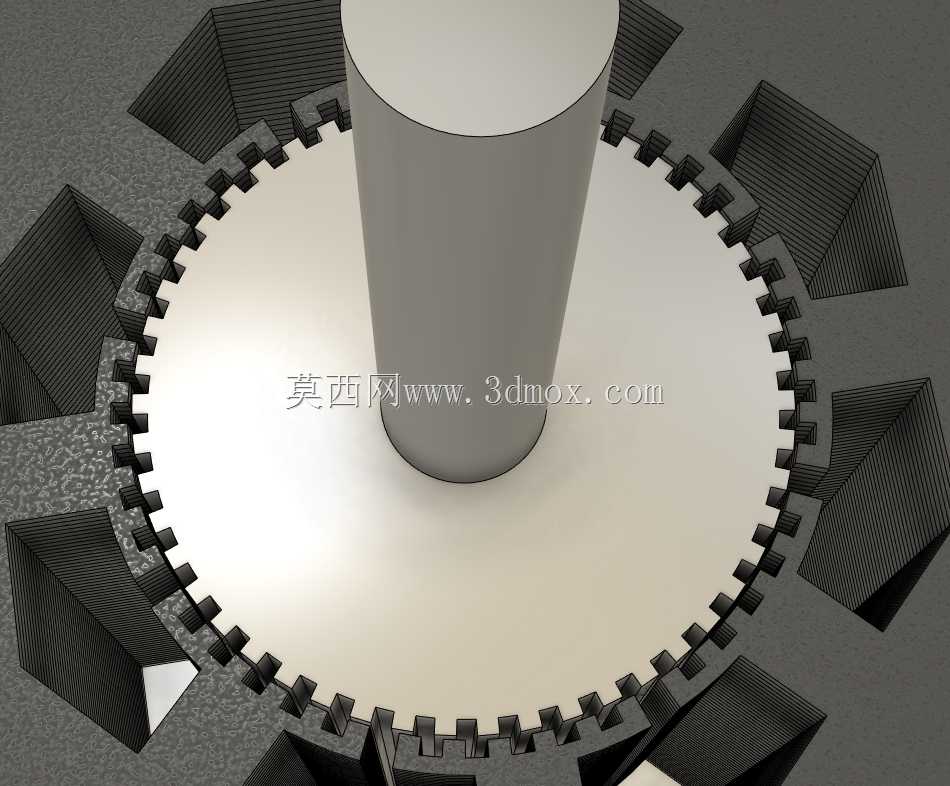

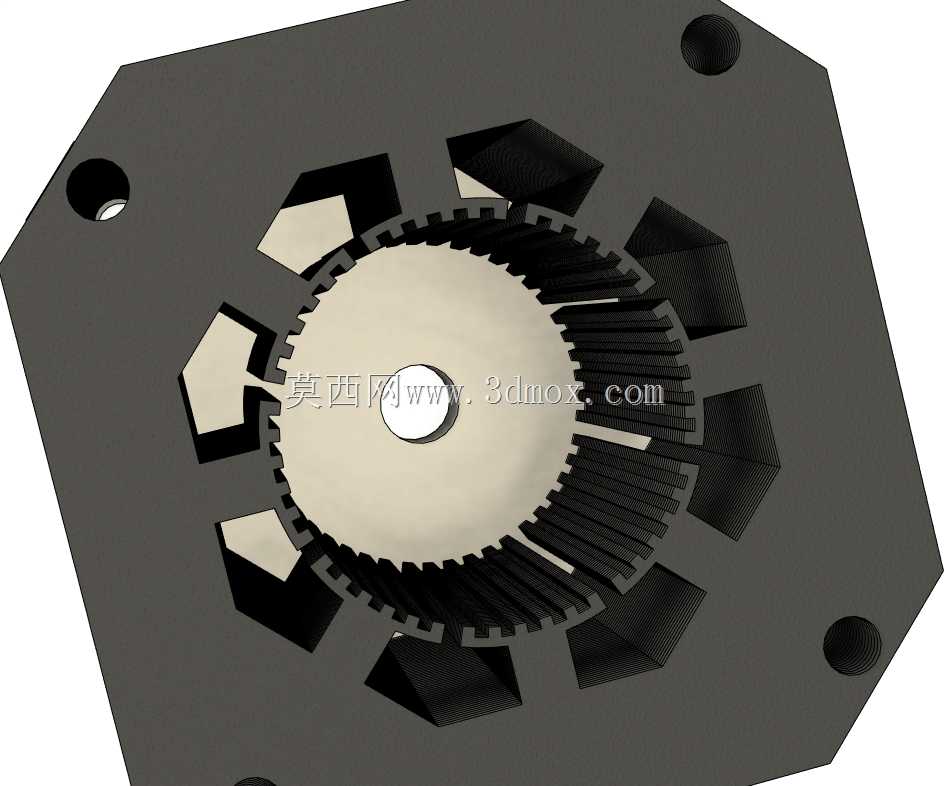

　　可有效避免传动过程中出现打滑丢步的问题，带轮的挡边结构能防止同步带在高速往复运动中出现脱带故障，保证传动的稳定性。电机本体的叠片定子结构做了规整的方形包覆，外壳采用金属端盖夹紧叠片的装配方式，既保证了定子结构的装配强度，也能在电机持续运行时通过金属端盖散出部分绕组产生的热量，避免长时间运行出现过热退磁的问题。在实际选型适配时，需要重点关注电机本体的轴向长度，不同扭矩规格的Nema17电机轴向长度存在差异，对应的安装空间预留需要匹配对应尺寸，同时输出轴端同步轮的节圆直径决定了传动比，在做运动参数换算时，需要结合同步轮齿数、步距角、驱动器细分值来计算单脉冲对应的直线位移量，保证运动控制的精度符合设计要求。安装边界上，

　　法兰面的定位止口尺寸做了标准公差设计，与安装座的止口配合可选用小间隙配合，既方便装配时的定位，也能避免电机轴与负载轴出现同轴度偏差过大的问题，减少运行过程中的径向跳动，延长轴承和传动部件的使用寿命。这类集成带轮的电机结构省去了用户自行选配、安装同步轮的工序，带轮的轴向定位已经做了预设，装配时无需反复调整带轮的轴向位置来对齐同步带的传动平面，能有效降低装配环节的调试工作量，在小型自动化设备的批量组装场景中，这类预装配的结构能显著提升装配效率，减少因人工装配带轮带来的顶丝松动、动平衡偏差等问题。
