NEMA17规格步进电机三维结构模型

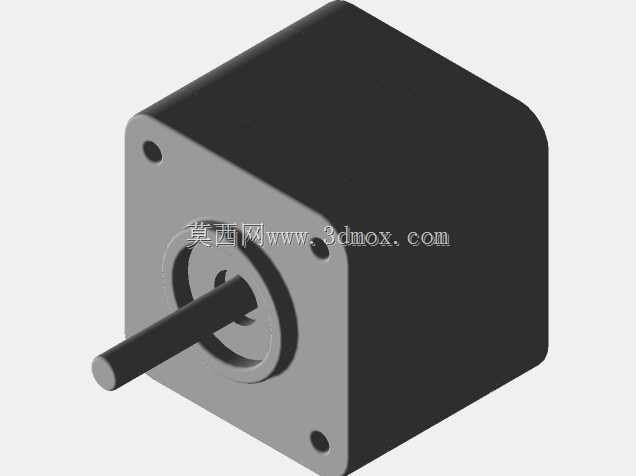

　　这款NEMA17规格步进电机的三维模型，完整还原了42mm机座号混合式步进电机的全部结构细节，建模过程中严格遵循行业通用安装尺寸规范，可直接用于设备整机装配的干涉校验与布局设计。从实际工程应用场景来看，这类小规格步进电机是桌面级数控设备、小型自动化模组、3D打印设备运动轴的核心执行元件，也常被用于小型传送带驱动、精密点胶工位位移、实验室小型测试平台的进给传动，在对安装空间有严格限制、需要精准开环位置控制的场景中适配性极强。模型完整呈现了电机的方形机座结构，四个角的安装通孔位置、孔径完全符合NEMA17安装标准，前端盖的止口尺寸、输出轴的轴径与伸出长度都按照量产通用规格做了1:1还原，设计人员在做整机结构排布时，

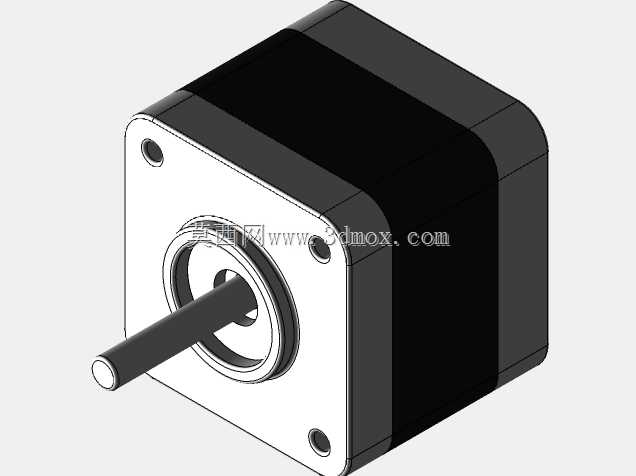

　　可以直接调用该模型确认安装边界，不需要反复核对二维图纸的尺寸公差，能大幅缩短前期方案布局的校验周期。从结构设计细节来看，模型区分了定子外壳、前端盖、后端盖、输出轴、轴承位等不同装配部件，没有做一体化的简化处理，能清晰看到电机本体的分层结构：黑色的定子绕组段与银色的金属端盖形成明确的装配分界，输出轴的轴肩、端面中心孔都做了细节还原，甚至端盖上固定螺丝的沉孔结构都完整呈现，完全满足装配爆炸图制作、运动仿真动画的素材需求。在做设备选型配套时，设计人员可以直接将该模型导入装配环境，核对电机与同步轮、联轴器等传动件的配合尺寸，确认输出轴与负载端的同轴度预留空间，同时能直观判断电机尾部是否会与设备背板、走线槽产生空间干涉，

　　避免实际加工装配时出现尺寸错配问题。这类小机座步进电机的输出扭矩通常能满足轻载精密传动需求，模型的外形尺寸完全匹配市面主流量产42步进电机的参数，不管是做单轴运动模组的配套设计，还是多轴联动小型设备的动力排布，都能作为可靠的三维参考依据，不需要额外重新建模就能完成整机的虚拟装配验证。
