3D打印机E3D V6挤出热端结构设计

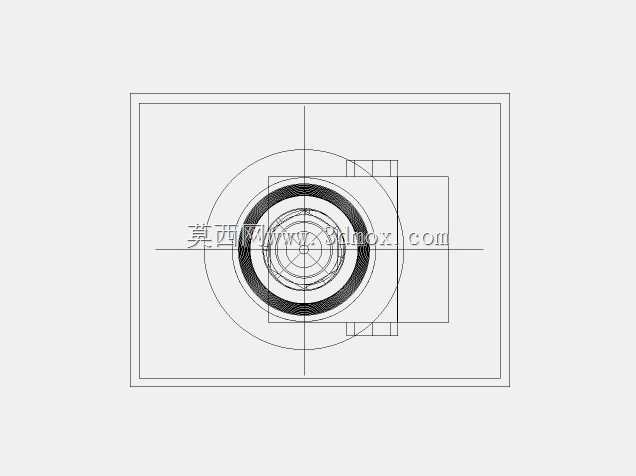

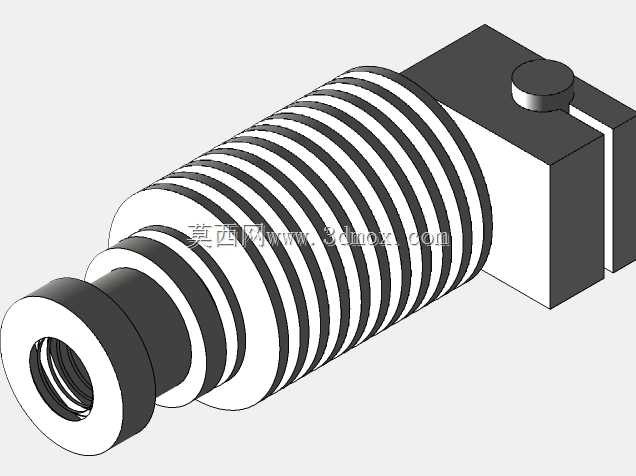

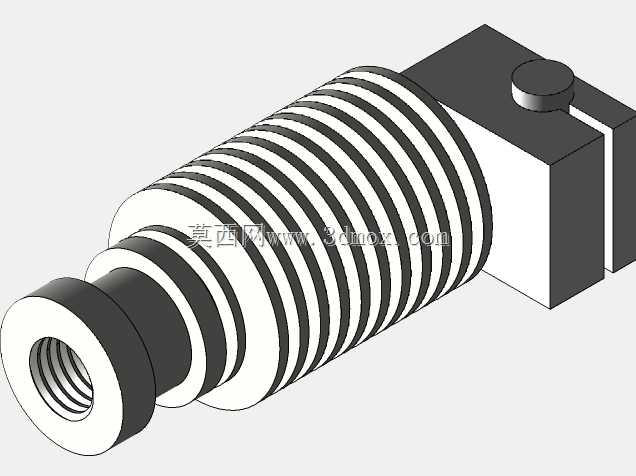

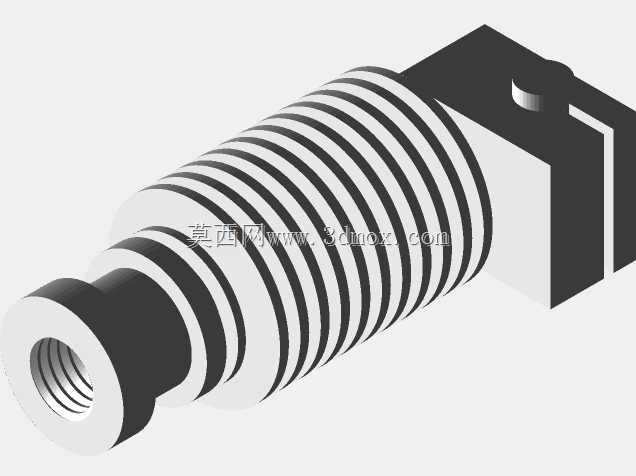

　　桌面级FDM熔融沉积成型设备的核心挤出部件，直接决定耗材熔融效率与出丝稳定性，是整套打印系统中负责将固态丝材转化为可控熔融态耗材的执行终端。该结构采用分体式模块化设计思路，将加热区块、散热鳍片、喉管、喷嘴、进料接口做独立功能分区，各段通过标准螺纹副连接，既方便后期维护更换易损件，也能通过不同部件的材质匹配实现精准的温度梯度控制。带密集环形鳍片的散热段位于结构上部，通过增大与空气的接触面积快速带走上传的热量，避免热量沿喉管向上传导导致耗材提前软化膨胀，造成进料卡顿甚至堵头的故障，这部分的散热效率直接决定了高速打印时的进料顺畅度，实际装配时可适配标准3010或4010规格的轴流风扇做主动风冷，鳍片的间距与高度经过反复校核，

　　在有限的安装长度内最大化散热面积，同时不会因为风阻过大降低风冷效率。下部的加热区块采用方块式结构设计，侧面预留标准加热棒与热敏电阻的安装孔位，可兼容市面上通用的6mm直径加热棒与M3固定的热敏电阻，加热块内部与喉管、喷嘴的连接面做精密贴合处理，减少热传导间隙带来的温度波动，保证加热块内的温度均匀性，让流经喉管末端的耗材能够均匀熔融，避免出现局部未熔或者过热碳化的问题。喷嘴采用标准M6螺纹接口，可根据打印需求更换0.2mm到1.0mm不同内径的规格，喷嘴端面做平面度处理，保证打印首层时与热床平台的贴合一致性。整体结构的安装边界经过优化，上部的进料接口适配标准PTFE进料管，可直接对接远程挤出机构，

　　也可通过加装近程挤出组件适配近程送料方案，整体径向最大尺寸不超过22mm，轴向总长度控制在合理范围内，既可以适配常规的X轴滑车安装位，也能在多喷头并列的结构中预留足够的安装间距，避免多喷头工作时出现位置干涉。实际应用场景中，该热端可适配PLA、ABS、PETG、TPU等多种常见3D打印耗材，通过调整加热块温度与散热风量，能够匹配不同耗材的熔融温度区间，稳定实现最高20mm³/s的熔融挤出速率，满足日常桌面级打印的速度需求。结构设计上充分考虑了加工与装配的工艺性，所有连接螺纹均采用标准公制规格，无需定制特殊刀具即可完成零件加工，各部件的同轴度公差控制在0.05mm以内，保证耗材输送路径的顺畅，避免出现丝材走偏导致的出料不均问题。加热块与散热段之间的喉管采用低导热系数的材质做隔热隔断，进一步阻断热量向上传递的路径，保证散热段的温度始终保持在耗材玻璃化转变温度以下，从结构根源上减少堵头故障的发生概率。
