MK8型3D打印机送料挤出机构设计

　　在桌面级FDM3D打印设备的核心功能模块中，送料挤出机构直接决定了耗材输送的稳定性，进而影响最终成型件的层间结合强度与表面精度，这套MK8结构的挤出机构正是针对桌面级设备的紧凑安装需求设计的。从实际应用场景来看，这类挤出机构既可以适配近程挤出的安装布局，直接固定在打印头运动滑台上，也可通过延长送料管改装为远程送料结构，适配不同成型幅面的桌面级3D打印设备，覆盖PLA、ABS、TPU等多种常见熔融沉积耗材的输送需求。

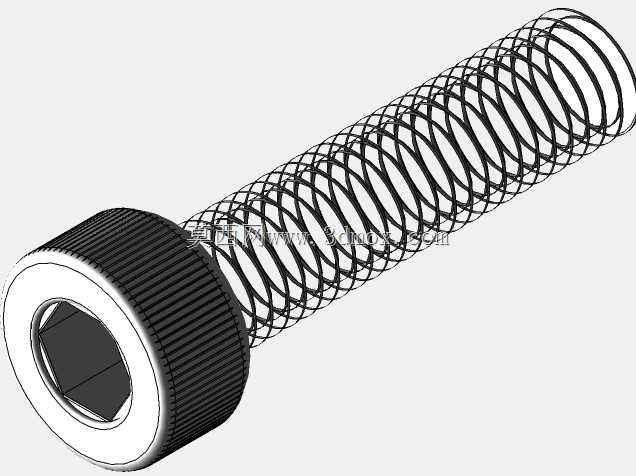

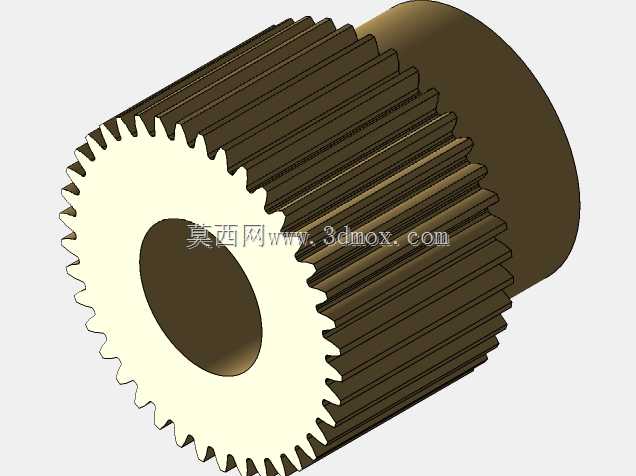

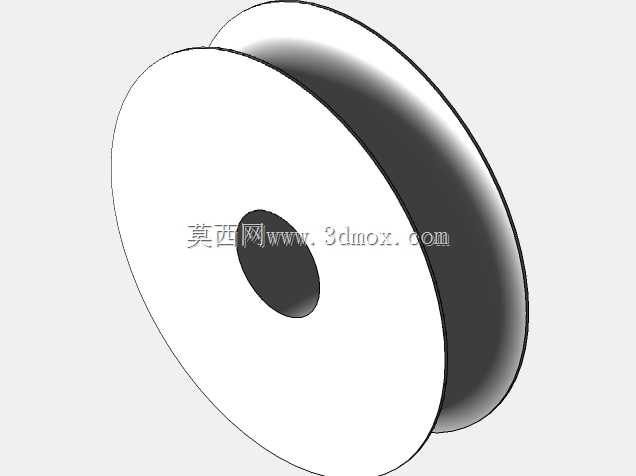

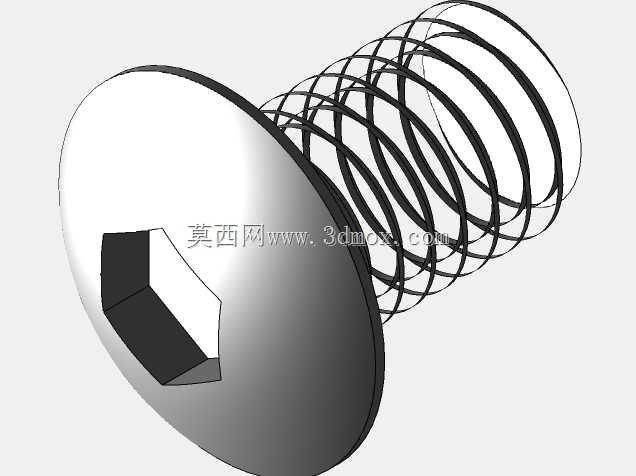

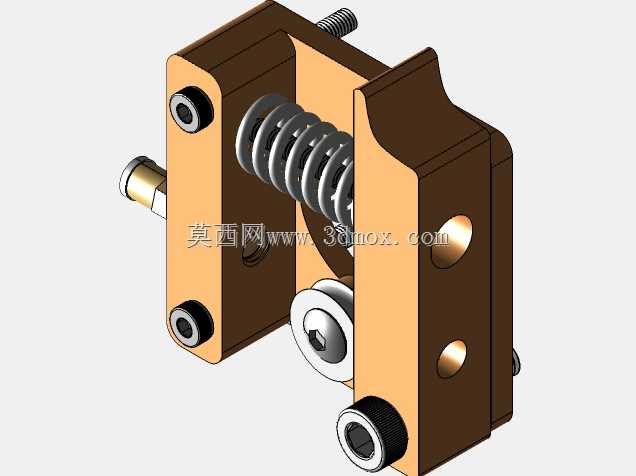

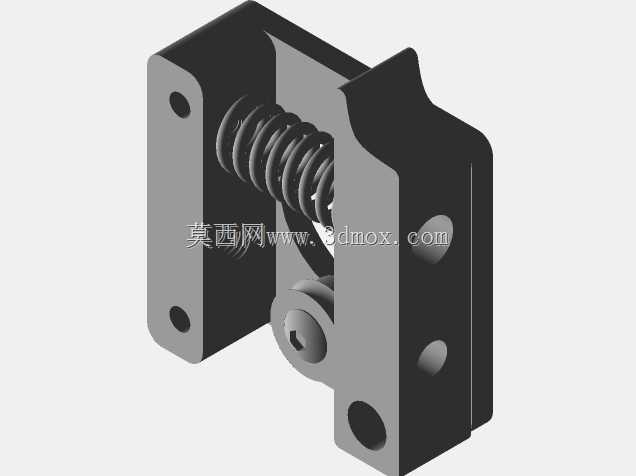

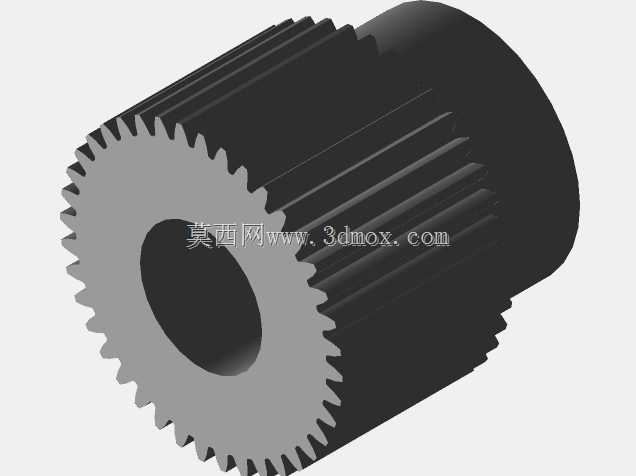

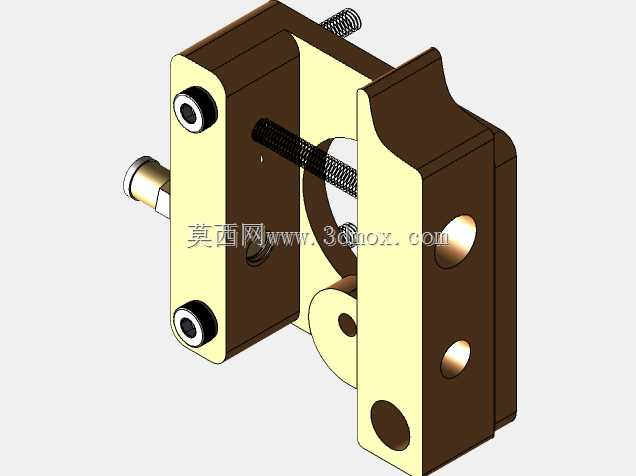

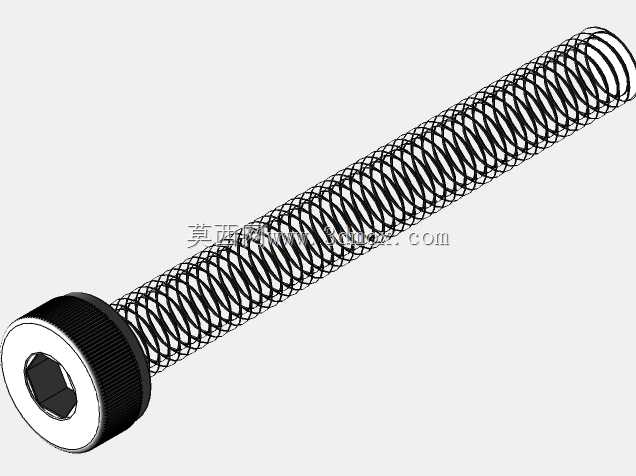

　　结构设计上，这套机构采用双侧板夹装的框架式布局，两块硬质安装板通过定位销与锁紧螺丝形成刚性支撑框架，中间预留耗材输送的走料通道，一侧设置带滚花的送料齿轮，另一侧通过预紧弹簧连接压料轴承组件，弹簧的预紧力可通过尾部的调节螺丝进行微调，避免压力过大导致耗材被挤压变形、送料阻力陡增，或是压力不足导致送料齿轮打滑、出现打印断料的问题。送料齿轮的齿形经过优化，能够在耗材表面压出均匀的啮合痕迹，既保证足够的送料驱动力，又不会过度切削耗材产生碎屑堵塞送料通道。

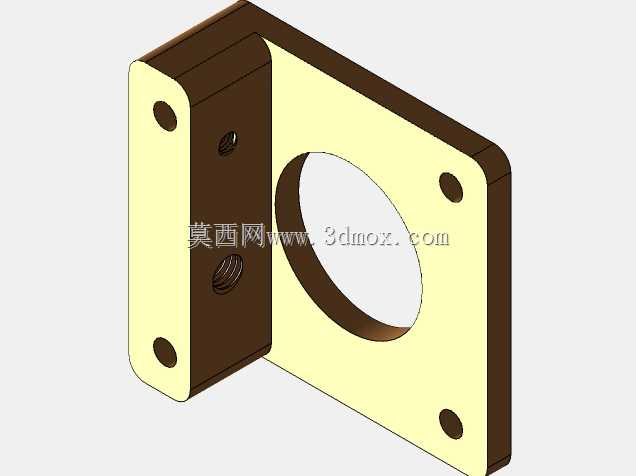

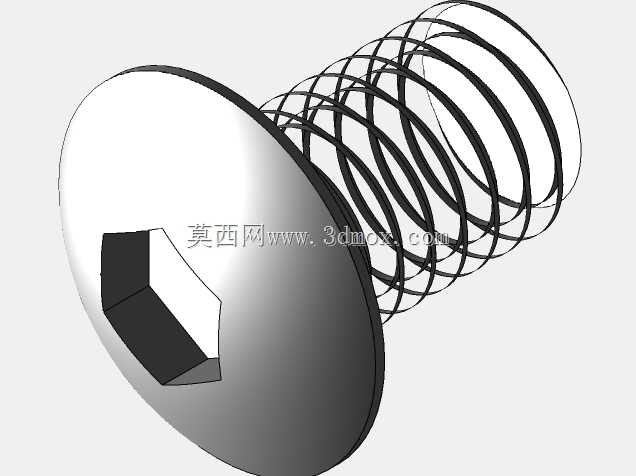

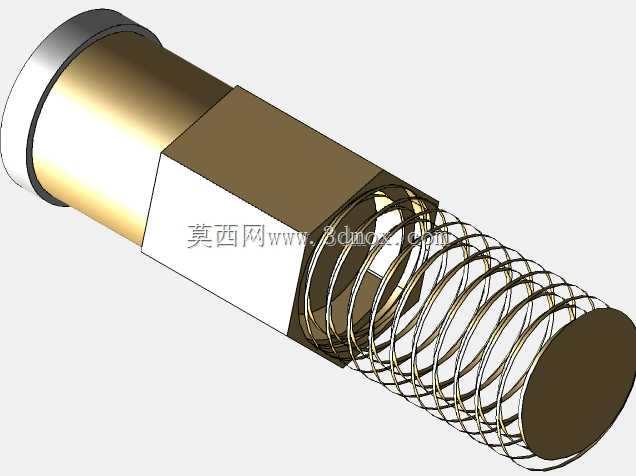

　　安装边界方面，这套机构的安装孔位完全适配标准NEMA17规格步进电机的安装尺寸，电机输出轴直接与送料齿轮连接，省去了额外的传动联轴器，进一步压缩了机构的整体体积，安装板上预留的多个固定孔位可兼容不同型材框架的安装角度，进料端预留了标准的气动接头安装位，可直接连接PTFE送料管，出料端可适配标准MK8加热块与喷嘴组件，无需额外加工转接件。

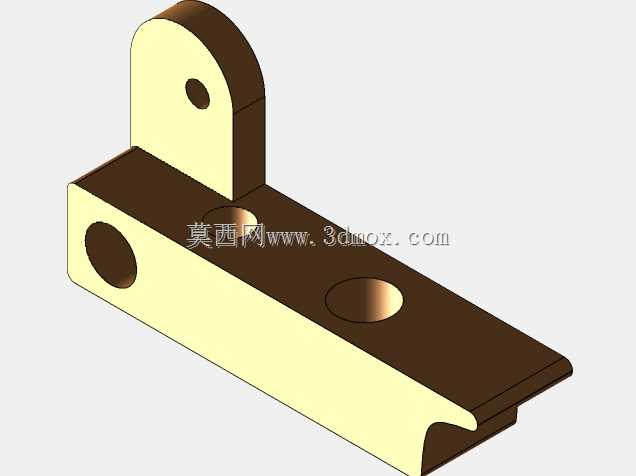

　　从功能特性来看，这套挤出机构的压料组件采用快拆式设计，当需要更换耗材或是清理送料齿轮上的耗材碎屑时，只需扳动压料臂即可松开对耗材的压紧，无需拆解整个机构框架，日常维护操作十分便捷。弹簧的选型经过匹配，能够在1.75mm直径耗材的输送过程中提供稳定的压紧力，即使是输送柔性TPU耗材时，也不会因为压力波动导致耗材弯折堵料，送料齿轮的安装同轴度通过双侧板的轴承孔定位保证，转动过程中无径向跳动，送料精度可控制在0.01mm级别，能够满足0.1mm层高的高精度打印需求。

　　在实际选型适配时，需要注意机构的整体安装高度，在近程安装布局下要预留足够的运动空间，避免打印过程中机构与打印平台或是成型件发生干涉，同时预紧弹簧的调节需要根据耗材材质进行适配，比如打印脆性耗材时适当降低预紧力，打印柔性耗材时适当提高预紧力，才能最大化发挥机构的送料性能。
