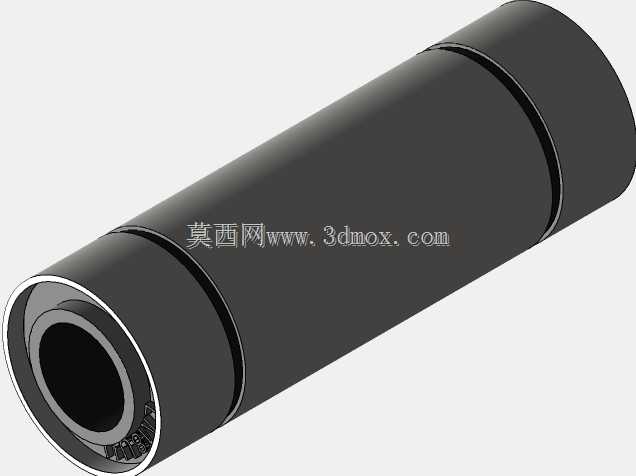

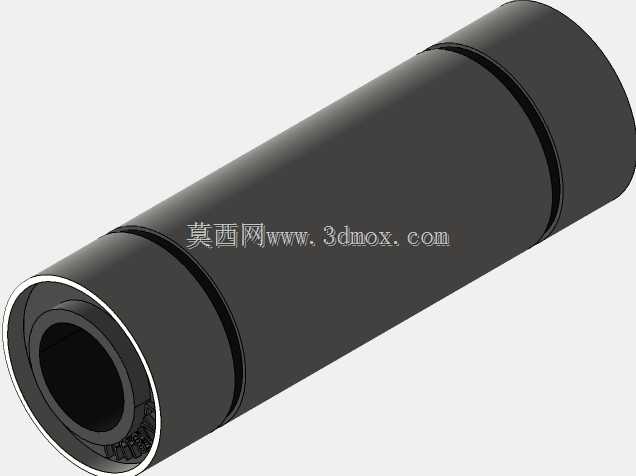

LML8UU加长型直线运动轴承结构

　　做桌面级FDM3D打印机的运动轴改造时，最先要敲定的就是直线运动副的选型，LML8UU这类加长型直线轴承，是适配8mm直径光轴的常用规格，相比标准长度的LM8UU，它的轴向长度更长，能在相同的安装空间里提供更大的支撑接触面积，有效降低运动过程中的偏摆量，尤其适合打印机X、Y轴这类需要频繁往复运动、对运动直线度要求较高的工位。从结构设计上看，这类轴承采用外圈为高强度工程塑料或者轴承钢的筒体结构，内部集成多列循环钢球保持架，钢球在保持架的滚道内做无限循环运动，将轴与座之间的滑动摩擦转化为钢球的滚动摩擦，大幅降低运动阻力，同时保证运动过程的顺畅无卡滞。设计选型时需要注意安装边界，这类轴承的外径为15mm，总长度为45mm，

　　安装座的配合孔建议采用H7级公差，既可以保证轴承装入后不会出现径向窜动，也不会因为过盈量太大导致外圈变形挤压内部钢球，造成运动阻尼变大甚至卡球的问题。轴承两端自带的环形卡槽可以配套卡簧做轴向定位，避免设备高速往复运动时轴承从安装座内窜出，不需要额外设计复杂的轴向压紧结构，能简化安装座的加工工序。在实际应用场景中，除了桌面3D打印机，这类小规格直线轴承还广泛用在小型自动化点胶设备、桌面雕刻机的Z轴升降机构、小型检测设备的探针移动模组上，只要是采用8mm光轴作为直线运动导向的轻载工况，都能适配。设计建模时要注意内部钢球的循环路径，保持架的滚道槽需要做顺滑的过渡圆角，避免钢球循环换向时出现卡顿，外圈的壁厚要均匀，保证压入安装座后受力一致，

　　内孔与光轴的配合间隙要控制在0.01-0.03mm之间，间隙过大会导致运动精度下降，打印件出现层纹偏移，间隙过小则会增大运动阻力，导致电机丢步。另外这类加长轴承相比标准款，能承受一定的倾覆力矩，当运动负载的作用点距离轴承支撑面有一定距离时，更长的支撑跨距可以减小轴的挠曲变形，提升整个运动模组的刚性，不需要额外增加支撑轴承座就能满足大部分轻载线性运动的精度要求，在小型自动化设备的轻量化设计中，能有效减少零件数量，压缩设备整体的装配空间。
