齿轮连杆式快速回位往复运动机构

　　这类快速回位机构的核心价值，是在需要非等时往复作业的工位上，用单一旋转动力源实现工作行程慢进、回程快速退回的动作逻辑，省去复杂的电控时序编程，在纯机械传动场景下就能匹配工位节拍需求。从实际应用场景看，这类机构常被整合到小型送料工位、表面涂覆刷头驱动、简易冲压送料、纺织机械的纬纱拨送单元中，尤其适合那些不需要高精度伺服控制、但对动作节拍有明确快慢要求的低成本自动化改造场景，相比采用气缸搭配调速阀的方案，纯机械结构的抗粉尘、抗油污能力更强，在五金加工、包装辅助、小型装配线的非核心工位上故障率更低。

　　从功能特性上看，这套机构通过大小齿轮的定比传动，将输入的连续旋转运动转化为摆杆的往复摆动，再通过摆杆与滑动副的配合，带动端部执行件完成直线往复动作；其中回位行程的速比由齿轮啮合的传动比、摆杆的铰接点位置共同决定，设计阶段可以通过调整大小齿轮的齿数差、摆杆上三个转动副的相对孔位距离，灵活调整工作行程与回程的时间比，常规工况下回程耗时可控制在工作行程的1/3到1/2区间，能有效缩短空行程等待时间，提升单工位的作业效率。

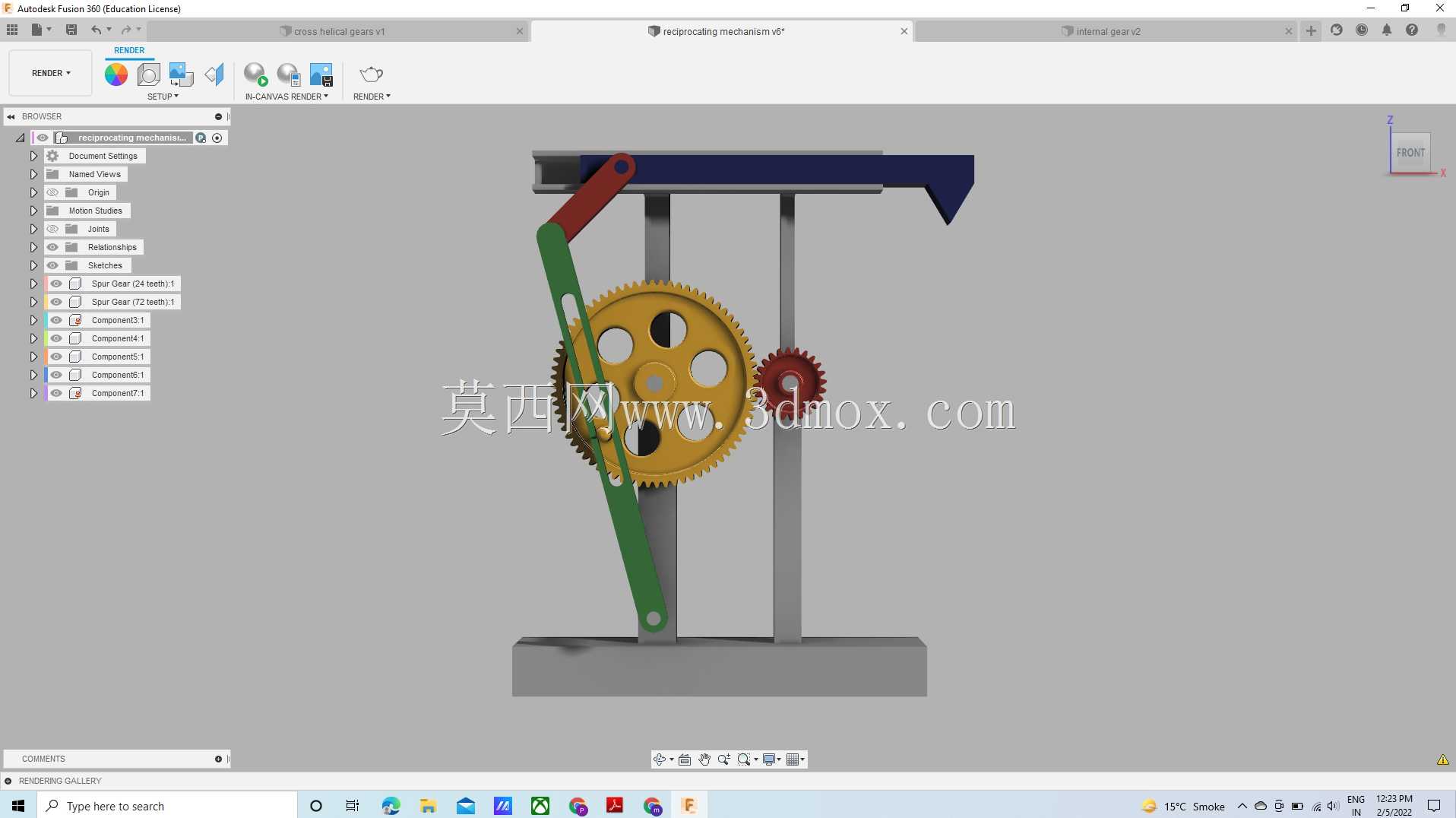

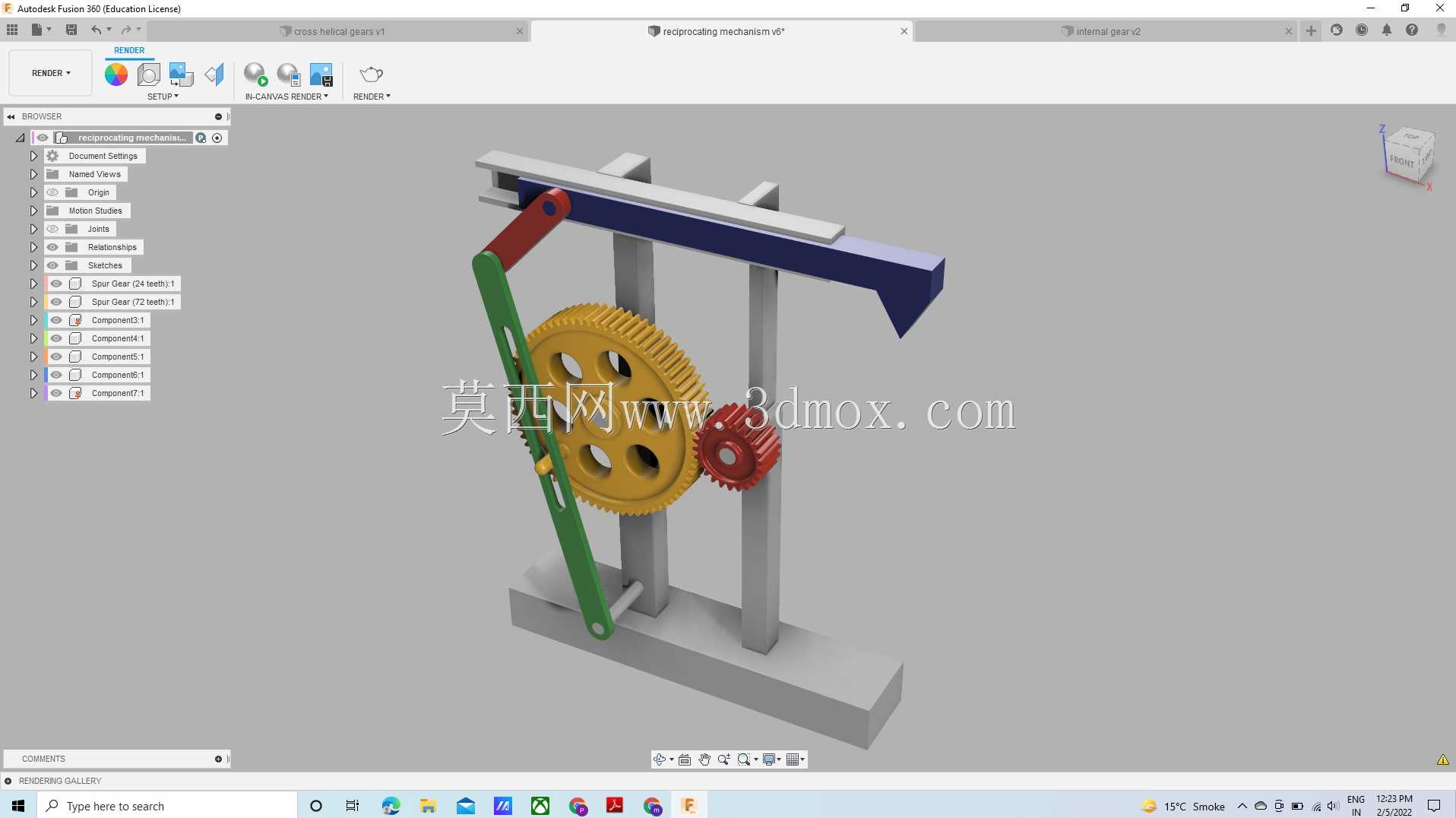

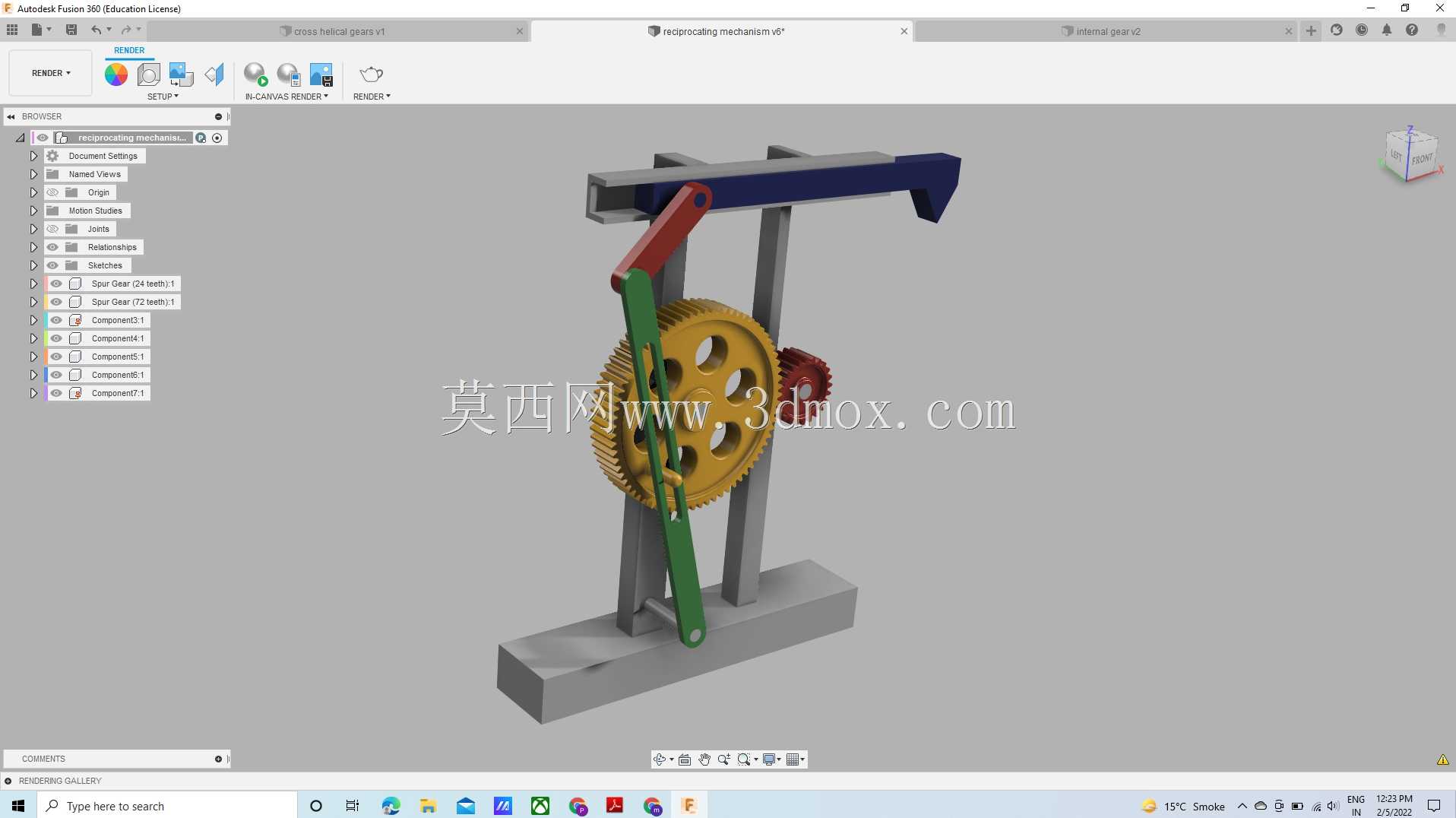

　　设计思路上，这套机构采用立式机架支撑结构，两根垂直立柱作为滑动副的导向支撑，水平导轨直接固定在立柱顶端，省去了额外的导向轴安装座，减少了装配累积误差；齿轮组直接布置在机架下部的安装平面上，主动小齿轮与动力输入轴直连，从动大齿轮上的偏心销与长摆杆铰接，摆杆中部的滑动槽与机架上的固定销配合，将偏心旋转运动转化为摆杆的变速摆动，摆杆上端的铰接点再与水平滑台上的连杆连接，最终驱动滑台沿水平导轨做往复运动。整个传动链没有冗余构件，所有转动副都采用销轴铰接的形式，加工时只需要保证各铰接孔的同轴度、齿轮的啮合侧隙在合理范围，装配后不需要复杂调试就能正常运行。

　　从安装边界与尺寸适配角度看，这套机构的安装基准为底部的矩形安装底座，底座上预留的四个安装孔可直接固定在设备的安装平台上，整体外廓尺寸适配小型桌面级设备的安装空间，水平滑台的行程长度由大齿轮的偏心距决定，选型时可根据实际工位需要的推送距离调整偏心销的安装位置，不需要更换整套齿轮构件；滑动副的接触面可根据使用环境选择镶嵌铜套或者加装直线轴承，在低速轻载工况下直接采用钢件开槽配合固定销轴即可满足使用寿命要求，高速工况下则可以在滑动槽内加装耐磨衬套，降低磨损维护频率。需要注意的是，安装时要保证大小齿轮的啮合平面与摆杆的摆动平面完全平行，避免出现运动卡滞、齿轮偏磨的问题，输入轴的径向跳动需要控制在0.05mm以内，保证传动过程的平稳性。
