汽车悬挂系统A型连接臂结构设计

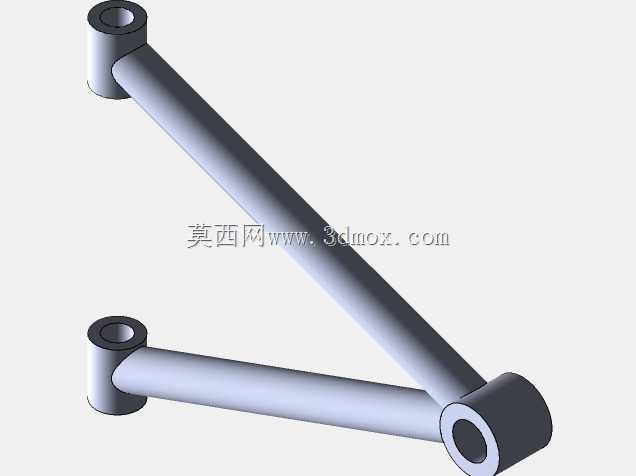

　　该构件是汽车底盘悬挂系统中的核心传力连接部件，整体采用A字形空间杆系布局，三个端点均设置带通孔的铰接安装座，可分别与车架、转向节对应点位形成可靠铰接配合。在整车行驶过程中，该部件承担多向载荷传递作用：车轮受到的路面垂向冲击、纵向制动力与驱动力、侧向转向力都会通过该臂传导至车架承载结构，同时配合弹性元件、减震器完成车轮跳动轨迹的约束，保证轮胎接地角度始终处于设计合理区间，避免行驶中出现轮胎异常磨损、转向虚位过大等问题。从结构设计逻辑来看，三个铰接点的相对坐标经过多轮动力学仿真迭代，确定了合理的硬点位置，在保证足够运动行程的前提下，规避了车轮上下跳动过程中与周边制动管路、挡泥板、车架纵梁的运动干涉风险。杆身采用变截面设计，

　　靠近铰接座的位置做了局部加厚过渡，可有效分散铰接点处的应力集中，避免长期交变载荷作用下出现疲劳开裂；杆身中段在满足抗弯、抗扭强度要求的前提下适当缩减截面尺寸，尽可能降低构件自身重量，减少悬挂系统的非簧载质量，提升车轮贴地性能与整车行驶平顺性。三个端部的铰接孔均设计了统一的衬套安装公差带，可适配标准规格的橡胶衬套或聚氨酯衬套，安装时无需额外加工即可压装到位，衬套可有效过滤路面传递的高频振动，减少震动直接传导至车厢内部。该构件的安装边界完全适配主流乘用车型的前副车架布局，三个铰接点的孔位同轴度、端面垂直度均按照整车装配公差要求设计，装配时可直接通过螺栓与对应点位连接，不需要额外调整垫片即可满足定位精度要求。在实际使用场景中，

　　该A型臂可同时承担横向稳定与纵向导向的作用，替代传统悬挂结构中多根独立拉杆的组合功能，减少底盘悬挂的零件数量，降低装配复杂度，同时提升悬挂系统的整体刚性，在车辆过弯时可有效减少侧倾幅度，提升操控响应速度。建模过程中对所有圆角过渡、安装座贴合面都做了细节还原，可直接用于后续的有限元强度校核、运动干涉仿真，也可作为底盘改装、悬挂结构优化的设计参考基础。
