点曲线接触式传感检测接头结构设计

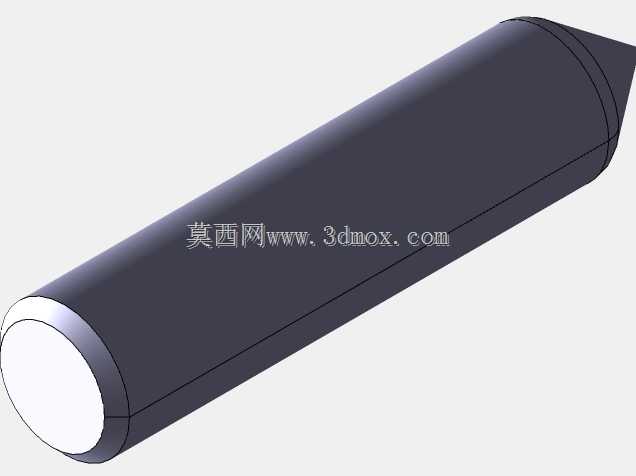

　　这款点曲线接头主要应用在工业轮廓检测场景中，作为接触式传感测量的末端执行部件，承担着将被测曲面、曲线的轮廓位移传递给后端传感单元的作用，常见于三坐标测量机、工件形位公差检测工位、非标自动化在线检测设备上，适配需要逐点拟合连续曲线轮廓的检测需求，比如钣金件折弯轮廓检测、注塑件飞边轮廓扫描、机加工零件曲面度校验等工况。从结构设计来看，核心的柱状探头采用细长等截面柱体加锥形尖端的构型，锥形尖端的接触点曲率半径经过匹配设计，既能够保证与被测曲线的点接触状态，避免面接触带来的测量误差，又能兼顾尖端的耐磨性能，减少长期使用后的磨损形变对测量精度的影响；探头主体的柱面部分作为导向段，和上部安装座的导向孔采用小间隙滑配设计，

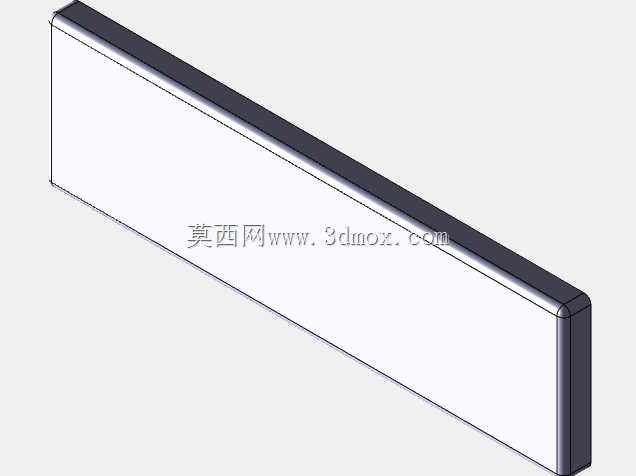

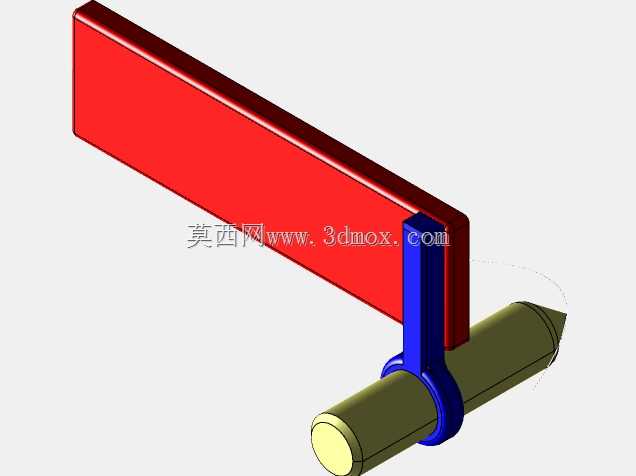

　　保证探头在垂直于安装基准面的方向上能够顺畅位移，不会出现卡滞、偏斜的问题，间隙值控制在0.02mm以内，兼顾滑动顺畅度与径向定位精度。两侧的红蓝标识安装块分别对应探头的行程限位与信号触发位置，红色块为探头的下极限行程限位面，当探头接触被测曲面产生位移达到最大量程时，红色块与安装基座的限位面贴合，避免探头超出行程损坏内部传感元件；蓝色块为信号触发基准位，当探头位移带动蓝色块到达光电开关的感应区间时，系统开始采集当前点位的坐标数据，保证每个测量点的触发位置一致性。安装边界方面，整个接头的安装基准为上部安装座的顶面，两个安装块的侧面设置有定位销孔，能够快速与检测设备的执行末端完成定位锁紧，

　　安装后探头尖端的初始伸出量可根据被测工件的轮廓高度差进行调整，适配0-30mm高度差范围内的曲线轮廓检测需求。设计过程中重点考虑了探头的对中精度，整个柱状探头的轴线与安装基准面的垂直度公差控制在0.01mm以内，避免探头倾斜带来的接触点位置偏移，保证曲线拟合的点位坐标精度；同时探头的整体重量做了轻量化优化，减少位移过程中的惯性冲击，提升高速扫描检测时的信号响应速度，适配连续曲线扫描时的快速点位采集需求。在实际使用中，该接头能够跟随检测设备的运动轨迹，逐点接触被测曲线的不同位置，将每个接触点的位移量转化为电信号传输给控制系统，最终通过多点坐标拟合出完整的曲线轮廓，可识别最小0.05mm的轮廓度偏差，满足常规工业零件的形位公差检测要求。
