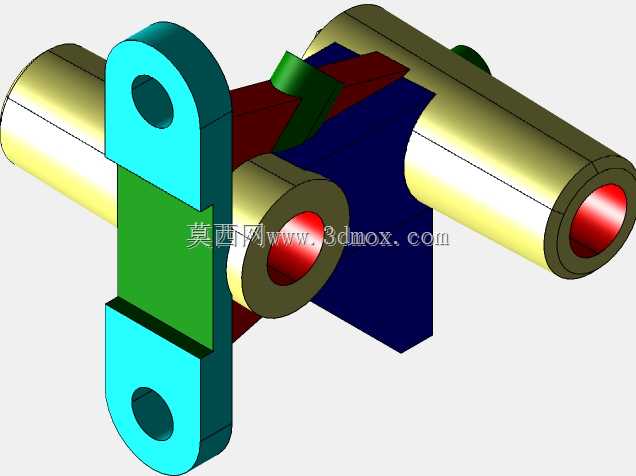

多平面组合式铰接传动连接构件

　　这类多平面构建的铰接传动构件，常应用在工业自动化生产线的连杆传动单元、小型工装夹具的联动机构以及检测仪器的动作执行端，承担多方向力传递与转动自由度约束的核心作用，区别于单轴铰接零件，它能同时实现两个垂直方向的铰接配合，满足机构在空间内的复合动作需求，避免单铰接点带来的侧向扭转应力集中问题。从结构设计逻辑来看，建模阶段优先确定两个正交方向的铰接轴孔同轴度公差，两侧带孔的连接耳片采用对称式布局，耳片的厚度根据铰接销轴的剪切强度计算取值，孔位边缘做了倒角处理，既方便装配时销轴的导入，也能消除锐边应力集中的隐患。中间的连接基体采用多平面拼接的实体结构，没有做多余的曲面过渡，一方面是为了降低加工时的铣削难度，普通三轴铣床即可完成平面加工，

　　不需要多轴联动的复杂工序，另一方面平直的安装面可以直接贴合相邻构件的定位面，减少装配时的调整工作量。两个横向布置的轴套结构，内孔尺寸与配套的滑动轴径保持间隙配合，轴套的外圆长度根据相邻构件的安装间距确定，保证装配后不会出现轴向窜动，同时轴套端面与基体的连接位置做了加厚处理，能承受径向载荷带来的弯矩作用。安装边界方面，两侧耳片的孔中心距是核心安装尺寸，决定了铰接动作的摆动范围，横向轴套的轴线与耳片孔的轴线在空间内垂直相交，交点位于构件的几何中心位置，保证力传递时的力矩平衡，不会出现偏载磨损的情况。整个构件的所有平面都可以作为加工定位基准，建模时每个特征都基于独立的基准平面绘制草图，避免特征之间的父子关系混乱，

　　后续修改尺寸时可以直接调整对应平面的草图参数，不需要重构整体特征树，这种建模思路也符合机械加工的工序逻辑，从毛坯下料到粗铣平面、再到钻孔、精镗轴套内孔，每一步加工的定位面都能在模型上找到对应的基准，方便后续生成工程图时标注形位公差与加工要求。在实际工况中，这类构件通常配合销轴、衬套使用，耳片孔内可以加装自润滑铜套，降低转动时的摩擦损耗，横向轴套内可以穿过传动轴或者导向杆，实现两个方向的动作联动，常见于轻工机械的进给机构、检测设备的探头摆臂组件中，相比焊接式的铰接支架，这种一体化加工的构件整体刚性更好，没有焊接变形带来的孔位偏差，装配后的动作精度更高，长期往复运动下也不会出现焊缝开裂的失效问题。
