螺旋顶升支撑起重设备结构设计

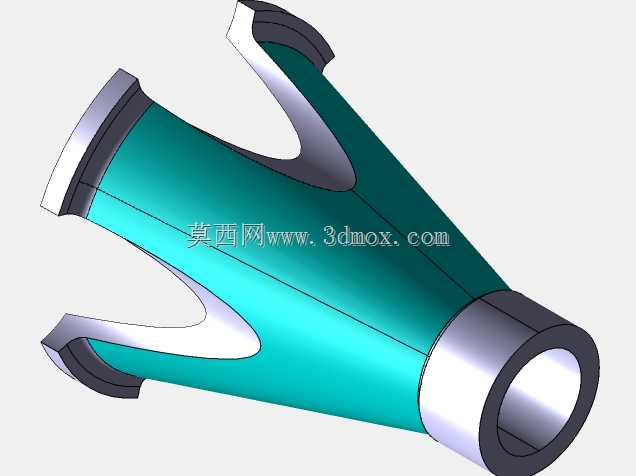

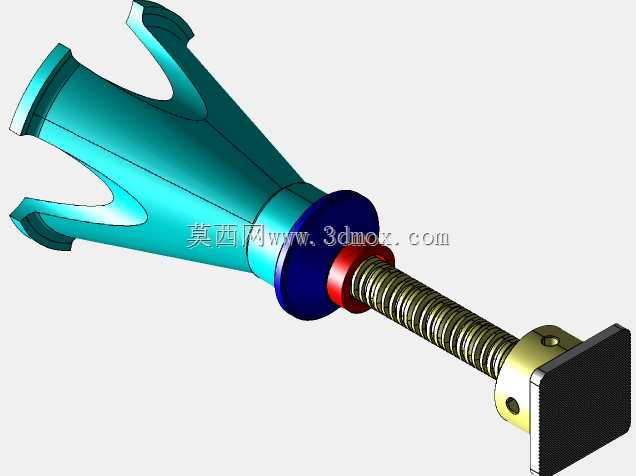

　　在设备检修、小型构件安装、重物临时移位的作业场景里，这类螺旋顶升结构的应用覆盖了从汽修工位的车辆底盘支撑，到机加工车间的工件调平，再到仓储场景的重物垫高对位等多个环节，和液压类顶升设备相比，纯螺旋传动的结构不存在密封件老化泄漏的风险，长时间承重时的位置保持性更稳定，哪怕在缺乏液压油补给、环境温度波动较大的户外作业场景，也能可靠维持支撑状态。整套结构的设计围绕螺纹副的受力传递展开，底部三脚支撑的构型是经过受力校核确定的，三个支脚向外张开的角度刚好让承重时的支撑反力均匀分布到接触地面，避免单脚应力集中导致的支撑失稳，支脚的圆弧过渡结构也减少了应力集中点，哪怕承受偏载载荷时，也不会在支脚根部出现断裂风险。中部的螺旋副采用梯形螺纹构型，

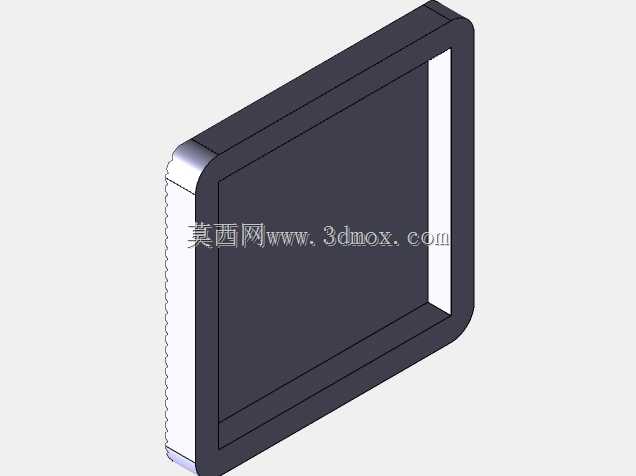

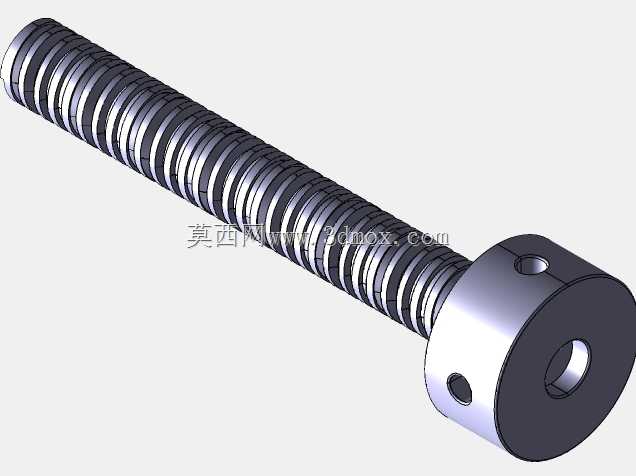

　　相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中的磨损更均匀，配合顶部的承重托块，托块表面的防滑结构可以避免被顶升物件出现滑动移位，托块和螺杆顶端的连接采用可小幅摆动的铰接结构，当被支撑面存在微小倾斜角度时，托块可以自动贴合支撑面，不会出现点接触导致的局部压痕或者支撑滑脱。设计过程中对螺杆的行程做了明确的边界限定，完全伸出时的螺杆外露长度不会超过螺纹啮合长度的安全阈值，避免螺纹脱扣引发的坠落风险，完全收回时整体结构的高度可以适配低矮空间的作业需求，比如车辆底盘下方空间有限的场景，不需要额外垫高就能放入支撑位置。整套结构的外形没有多余的突出部件，收纳后可以整体放入常规工具箱携带，作业时不需要额外的动力源，

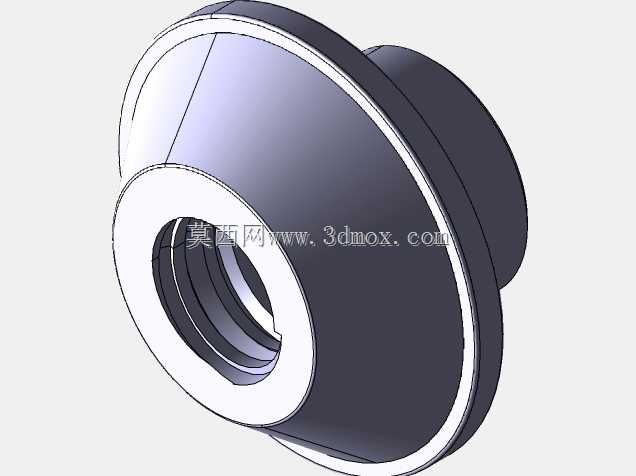

　　只需要配套的摇杆插入螺杆顶部的传动孔，转动摇杆就能实现平稳的升降动作，升降过程的速度可以通过转动摇杆的速度自由控制，对位精度远高于液压类顶升设备，在需要毫米级调平的设备安装场景里，这种可控的升降特性可以大幅提升调平效率。结构上的各个部件都采用可拆分的设计，日常维护时只需要定期在螺纹副表面涂抹润滑脂，就能减少传动磨损，延长整体使用寿命，哪怕螺纹副出现长期使用后的磨损，也可以单独更换螺杆或者螺母部件，不需要整体报废，降低了长期使用的维护成本。在受力传递路径上，顶部托块承受的载荷直接传递到螺杆，再通过螺纹副传递到底部的螺母结构，螺母和底部支撑壳体采用过盈配合加定位销的固定方式，不会因为长期承重出现螺母跟转的问题，底部支撑壳体的锥面构型既提升了整体的结构刚度，也让整体重心始终落在三个支脚围成的支撑面中心，哪怕承受一定范围内的水平侧向力，也不会出现倾翻风险。
