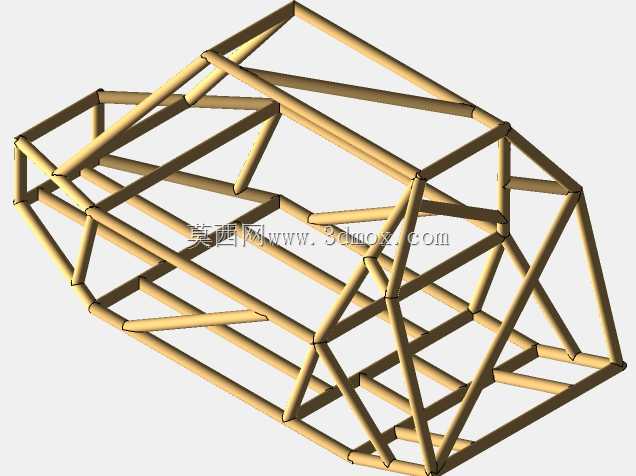

赛车钢管式防滚安全支撑框架结构

　　该防滚架采用空间钢管桁架结构形式，核心应用场景为场地赛车、越野改装车辆的乘员舱安全防护，在车辆发生翻滚、侧向碰撞、顶部受冲击等极端工况时，能够为舱内乘员预留足够的生存空间，避免车身结构溃缩侵入乘员活动区域。从结构设计逻辑来看，整体框架采用连续闭环的传力路径设计，主环、前环、侧边防撞斜撑、底部连接纵梁形成完整的受力体系，所有管材交汇节点均采用相贯线切割后满焊连接，避免应力集中导致的节点断裂失效。设计过程中优先匹配量产车型的乘员舱安装边界，底部连接点位对应原车底盘的加强梁位置，无需对原车底盘结构做破坏性切割即可完成装配，框架整体宽度适配常规紧凑型赛车的座舱内部宽度，顶部高度预留了头盔佩戴后的头部安全间隙，侧向支撑点位对应座椅靠背的肩部、

　　腰部位置，碰撞时可将冲击力直接分散到底盘结构，避免载荷集中在局部钣金位置。管材选型上采用冷拔无缝合金钢管，在保证整体抗扭、抗弯刚度的前提下尽可能降低结构自重，斜撑的布置角度经过受力优化，在翻滚时顶部承受的垂直载荷可通过多根斜撑快速分流至前后、左右的底部连接点，不会出现单根管材过载弯折的情况。侧边防撞结构采用交叉斜撑布局，在车辆发生侧面柱碰时，交叉管能够通过自身的形变吸收部分冲击能量，同时维持侧向的生存空间宽度，避免车门位置的结构侵入挤压乘员。框架前部预留了仪表台、方向盘、踏板组的安装空间，后部对应油箱、散热系统的布置位置做了结构避让，不会与车辆原有动力、操控部件发生干涉。从安装适配性来看，

　　所有底部连接支座均采用带加强筋的钢板焊接结构，通过螺栓与底盘预留的安装点固定，可拆卸结构方便赛事过程中的检修与部件更换，同时框架的管材间距预留了内饰板、安全带固定点的安装位置，六点式安全带的固定支座可直接焊接在框架对应的受力点位，保证安全带固定点的强度满足赛事安全规范。整体结构经过拓扑优化，去除了非受力区域的冗余管材，在满足安全强度要求的前提下控制整体重量，不会给车辆增加过多的簧上质量，影响车辆的操控性能。
