燃气燃烧器钣金安装基座结构设计

　　该结构为燃气燃烧器配套的钣金安装承载基座，主要应用于民用灶具、商用小型加热设备的燃烧系统集成环节，作为燃烧核心组件的定位承载基体，承担燃烧模块固定、管路避让、安装对接的核心作用。从实际使用场景来看，这类钣金基座多采用冷轧钢板折弯成型，适配嵌入式或台式燃气加热设备的内部装配空间，需要在有限的安装边界内完成燃烧器头、引射管、固定卡扣的点位预留，同时兼顾钣金件的加工工艺性，避免过多复杂折弯工序提升量产成本。

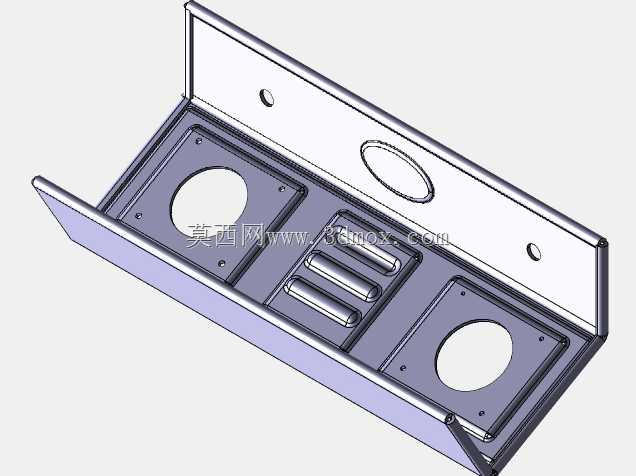

　　设计过程中优先考虑了钣金折弯的工艺可行性，所有折边均预留了标准折弯内R角，避免折弯处出现应力集中开裂的问题，壳体上的圆形开孔分别对应不同功率的燃烧器头安装位，开孔边缘预留了翻边结构，既可以提升开孔处的结构刚度，避免装配时边缘划损配套密封件，也能为燃烧器头的安装提供定位止口，减少装配时的对位调整工作量。侧面分布的小圆孔为安装固定孔位，孔位间距按照常规燃气设备的安装螺柱间距设定，可直接适配市面主流的配套安装支架，无需额外二次打孔调整。

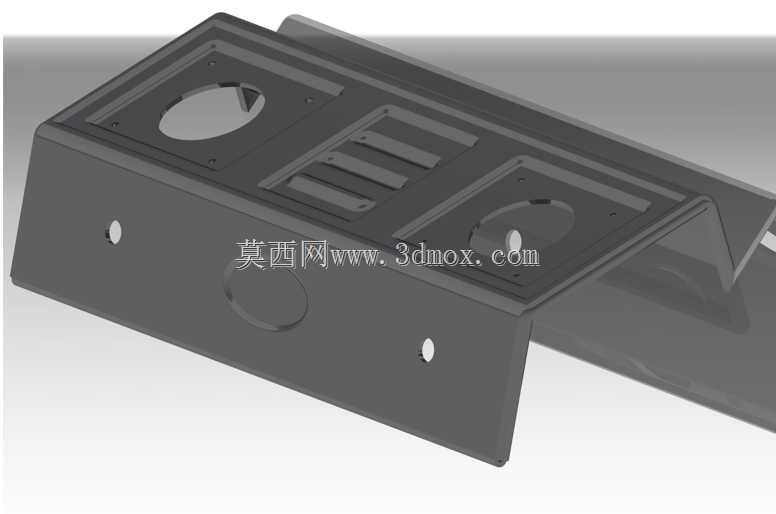

　　壳体表面的条形开槽结构为一次冲压成型的通风导流槽，主要作用是为燃烧过程补充一次空气，开槽的宽度经过核算，既可以保证足够的进风量满足燃烧充分性要求，避免出现黄焰、燃烧不完全的问题，又能防止大尺寸杂物落入壳体内部堵塞引射管路。折边处的半圆避让槽为管路对接预留空间，燃气进气管、点火信号线可从该位置顺利穿出，避免装配时管线被折边挤压破损，提升装配效率的同时也消除了管线挤压带来的安全隐患。

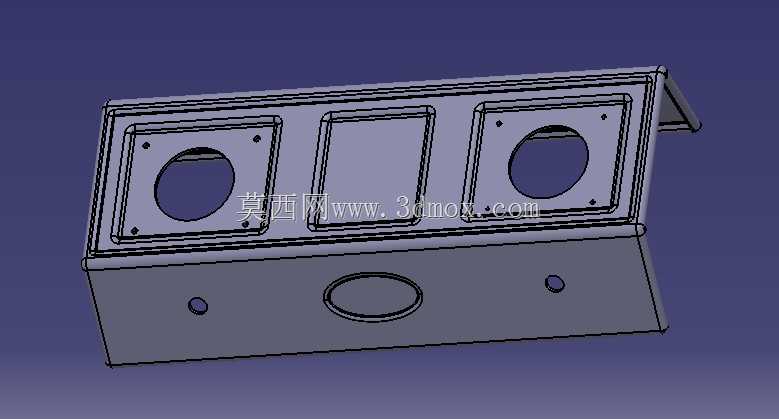

　　从安装边界来看，该钣金基座的整体外形为规则的折弯盒体结构，所有外边缘均做了压毛边处理，避免装配和维护过程中划伤操作人员，整体厚度适配常规燃气设备的内部安装腔高度，不需要对设备原有腔体做额外修改即可直接替换原有同规格基座。结构上没有多余的冗余设计，所有成型特征均服务于装配、通风、承载的实际功能，在保证结构强度满足使用要求的前提下，尽可能减少了板材的用料，同时所有冲压、折弯特征均可通过常规钣金加工设备完成，不需要开发特殊成型模具，适配中小批量的生产配套需求。在实际装配场景中，该基座可先与燃烧器头、引射组件预装为整体模块，再整体装入设备腔体，大幅提升总装环节的作业效率，降低装配出错概率。
