多腔分隔式钣金承载托盘结构设计

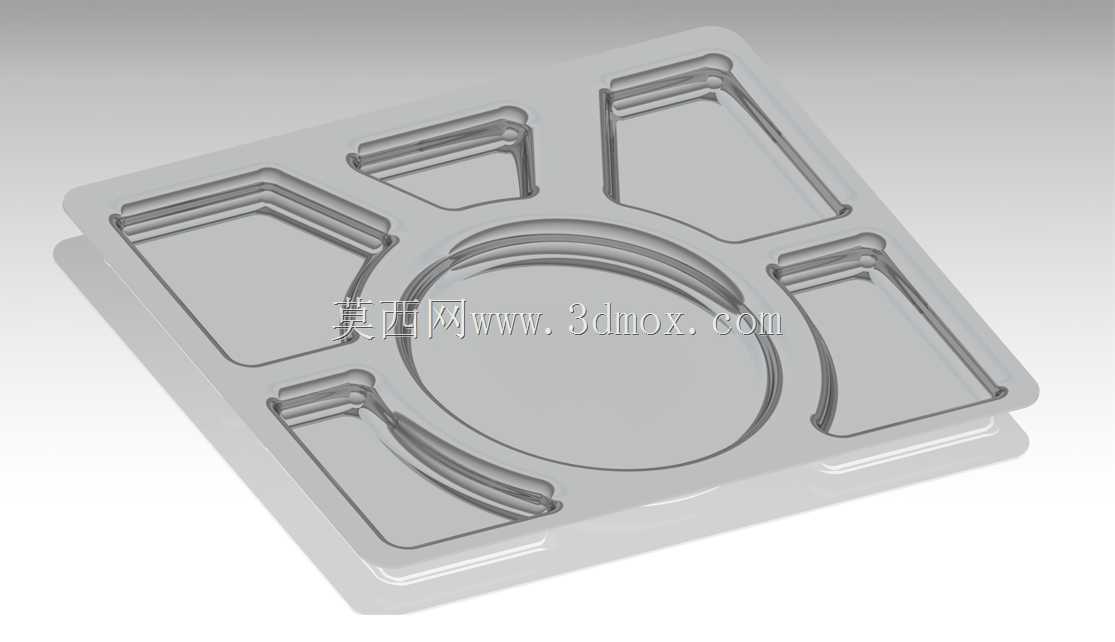

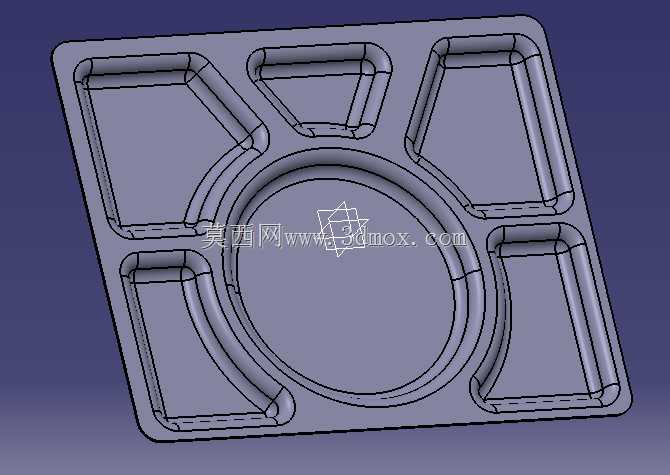

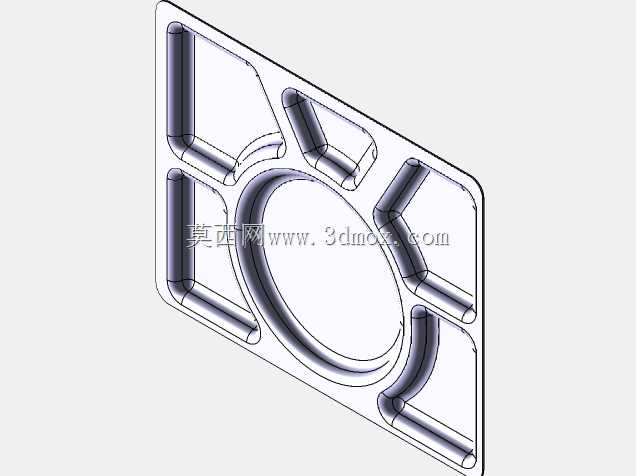

　　这类多腔分隔的钣金承载托盘，多应用在精密零部件周转、传感器组件装配工位、小型异形工件工序间转运场景中，核心作用是对不同外形的待加工、待装配零件做独立定位承托，避免工件在转运、堆叠过程中出现磕碰划伤、错位混料的问题。从结构设计逻辑来看，整体采用薄钣金一体冲压折弯成型，没有额外的拼接焊缝，减少了装配累积误差，也提升了整体结构的抗形变能力。中间的圆形沉腔是核心定位区域，腔体内径匹配对应圆形工件的外轮廓尺寸，沉腔深度略大于工件的最大厚度，保证工件放入后不会高出托盘基准面，堆叠时上层托盘不会压碰到下层承载的工件。周边分布的几个异形腔体，分别对应不同外形的配套零件，每个腔体的轮廓都做了0.2-0.5mm的避让间隙，既方便人工取放工件，

　　也能限制工件在腔体内的窜动幅度，避免转运过程中工件在腔体内滑动产生表面磨损。托盘的外边缘做了翻边强化处理，翻边高度控制在8-12mm区间，既提升了托盘整体的抗弯刚度，避免托盘在满载搬运时出现中部下凹变形，也给自动化产线的抓取机构预留了夹持边界，适配机械手的夹爪开合行程。所有腔体的转角位置都做了圆角过渡，一方面是匹配钣金冲压工艺的成型要求，避免直角位置出现应力集中导致钣金开裂，另一方面也避免尖角位置刮伤操作人员手部、刮蹭工件表面涂层。托盘的整体厚度根据承载需求选定，常规承载1-3kg小型工件时采用0.8-1.2mm厚度的冷轧钢板即可满足刚度要求，若承载更重的工件可适当提升板材厚度，同时在腔体之间的连接筋位置做压筋强化，

　　进一步提升结构抗扭能力。在实际产线应用中，这类托盘可直接适配标准周转箱的内部尺寸，多个托盘可层叠放置在周转箱内，最大化利用仓储和转运的空间，也可直接固定在装配工作台的定位工位上，作为装配工序的工件定位工装使用，减少工人取件时的分拣时间，提升装配作业的效率。设计过程中需要重点核对每个腔体的位置公差，保证同批次托盘的腔体位置一致性，适配自动化设备的视觉定位抓取要求，腔体的深度公差控制在±0.1mm以内，避免工件放入后出现高低差影响后续装配精度。托盘的表面可根据使用场景做不同处理，常规车间周转使用做电泳防锈即可，若应用在洁净车间则可做不锈钢材质或者表面喷塑处理，避免产生锈渍污染工件。
