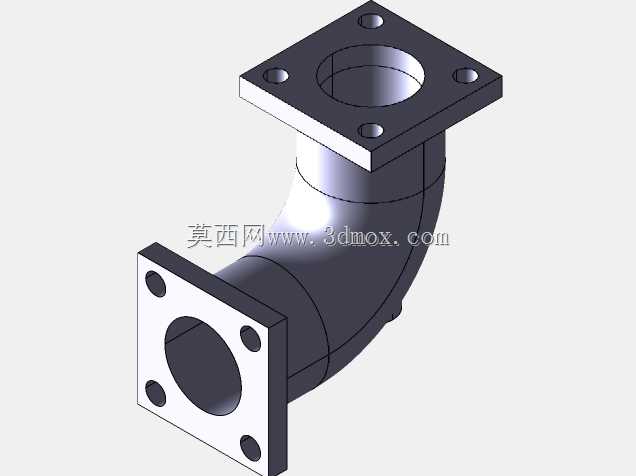

带方形法兰连接结构的90度弯肋管

　　在工业流体输送系统的管路布局中，受安装空间、设备接口朝向限制，经常需要用到转向连接构件，这款带方形法兰的90度弯肋管，就是针对这类场景设计的管路连接件。从实际应用来看，它既可以用在液压泵站的出油管路转向段，连接油箱侧出油口与阀组进油端，也能适配化工流体输送管线的直角转向需求，甚至在部分气动控制系统的主干管路布局中，也能见到这类结构的应用。不同于普通光滑壁弯管，这款肋管的管壁带有加强肋结构，在不额外增加管壁整体厚度的前提下，大幅提升了弯管段的结构刚度，能承受更高的管路内压冲击，避免长期受流体压力脉动影响出现管壁鼓胀、焊缝开裂的问题。设计阶段首先要考虑的是两端法兰的安装匹配性，两端方形法兰的螺栓孔采用对称均布设计，

　　四个安装孔的中心距严格匹配通用方形法兰的安装尺寸，安装时无需额外加工转接板，直接通过螺栓就能与对应接口完成紧固，法兰密封面的平面度公差控制在合理范围内，配合密封垫片就能实现可靠的端面密封，杜绝管路运行时的渗漏问题。弯管段的曲率半径经过流体仿真优化，既不会因为曲率过小造成流体转向时的局部阻力激增，也不会因为曲率过大占用过多安装空间，内部流道的过渡段做了顺滑处理，没有突兀的台阶或棱角，流体经过转向时的流态稳定，压损控制在和等径直管段接近的水平，不会因为管路转向造成明显的流量衰减。从安装边界来看，两端法兰的外轮廓尺寸、弯管的中心高、整体轴向伸出长度都经过精准校核，安装时不会和周边的管路支架、设备壳体产生干涉，不管是新设备的管路预装，

　　还是旧管线的改造替换，都能直接适配原有安装位，不需要重新调整周边构件的位置。管壁的加强肋沿着弯管的弯曲走向均匀分布，肋条的高度和厚度经过受力计算确定，既能抵消管路内压产生的环向应力，也能承受管路安装时的紧固力矩，避免法兰紧固时弯管段出现变形。流道内壁的粗糙度控制也符合流体输送要求，对于粘度较高的流体介质，也不会出现明显的挂壁滞留问题，长期运行时的管路流通效率稳定。
